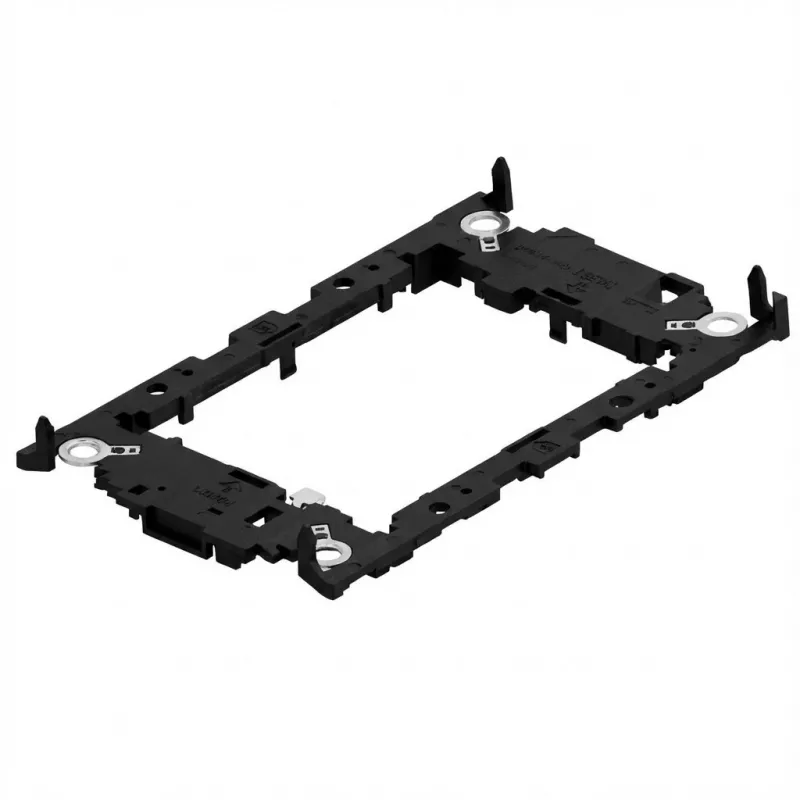

Supermicro Trägerplatine E1B für LGA 4677 mit Shim (Modell SKT-1424L-001B-FXC)

Die Supermicro Trägerplatine E1B für LGA 4677 mit Shim ist eine Plattformplatine, die dazu dient, Intel LGA 4677 Prozessoren aufzunehmen und eine korrekte mechanische Ausrichtung sowie elektrische Konnektivität für Server- oder Workstation-Aufbauten bereitzustellen. Mitgeliefert wird ein Shim, der die richtige Einbauhöhe der CPU und die Unterstützung des Heatspreaders gewährleistet und so die Integration bei der Montage oder Wartung von Systemen mit LGA 4677 Sockelformat vereinfacht.

Vorteile

Die Trägerplatine erfüllt die physischen und elektrischen Anforderungen von LGA 4677 Prozessoren und bietet eine stabile Sockelmontage, verstärkte CPU-Unterstützung durch den mitgelieferten Shim und Kompatibilität mit standardmäßigen Montagepunkten für Trägerplatinen. Das Design setzt auf zuverlässige mechanische Ausrichtung, Langlebigkeit bei wiederholtem Einsetzen und Entfernen der CPU sowie eine einfache Installation in Integrations-, Test- oder Reparaturumgebungen.

Geeignet für

• Systemintegratoren, die Server oder Workstations mit Intel LGA 4677 CPUs zusammenbauen
• Reparatur- und Wartungsarbeiten, die eine korrekte CPU-Platzierung und Shim-Unterstützung erfordern
• OEM-Fertigungslinien und Kleinserienmontage, bei denen Trägerplatinen für Tests benötigt werden
• Labor- und Validierungsumgebungen für CPU-Kompatibilitäts- und mechanische Passformtests

Wichtige Spezifikationen

• Sockeltyp: LGA 4677-kompatible Trägerplatine
• Enthaltenes Zubehör: CPU-Shim zur Unterstützung von Load Plate und Heatspreader
• Formfaktor: Trägerplatinen-Layout für Server-/Workstation-Integration
• Montage: Standard-Montagepunkte für Trägerplatinen in Gehäusen oder Testvorrichtungen
• Konnektivität: elektrische Schnittstellen auf Plattformebene zur Weiterleitung der CPU-Signale (Stromversorgung und PCIe-Lanes hängen von der eingesetzten CPU und dem Systemdesign ab)

Anwendung

Platzieren Sie die Trägerplatine im Zielgehäuse oder in der Testvorrichtung und beachten Sie die plattformspezifischen Montagepunkte. Setzen Sie die CPU in den LGA 4677 Sockel ein, achten Sie auf die korrekte Ausrichtung. Positionieren Sie anschließend den mitgelieferten Shim, um den CPU-Heatspreader zu unterstützen, und sichern Sie die Load Plate oder den Halterahmen gemäß der Montageanleitung für den Server oder die Workstation. Stellen Sie die Stromversorgungs- und Plattformkabel wie für das Hostsystem erforderlich her und befolgen Sie die Standardverfahren für die Installation der Kühllösung und die Konfiguration der System-Firmware.

Empfehlungen

Behandeln Sie den LGA 4677 Sockel und die CPU mit ESD-Schutz und vermeiden Sie übermäßige Kraft beim Einsetzen des Prozessors. Verwenden Sie den mitgelieferten Shim, um die korrekte mechanische Höhe beizubehalten und einen zuverlässigen Kontakt sicherzustellen. Stellen Sie vor dem Anziehen der Befestigungselemente sicher, dass die gewählte Kühllösung mit dem Shim und den Montagepunkten der Platine kompatibel ist.
