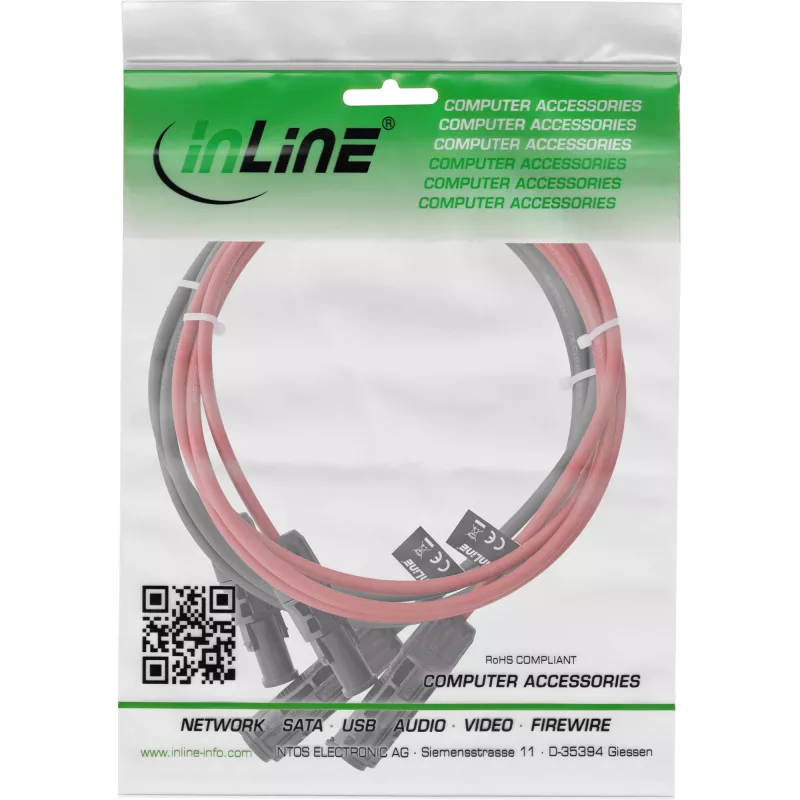

Mittelspannungskabel InLine 95603 Rot Schwarz 1500V 3m

Das InLine 95603 Solarkabel H1Z2Z2-K, 6 mm², wird als passendes Paar mit integrierten Solarsteckern (rot und schwarz) geliefert und ist für den Einsatz in Photovoltaikanlagen sowie für zuverlässige Mittelspannungsanschlüsse bis 1500 V ausgelegt. Seine robuste Isolierung und Leiterkonstruktion sorgen für langfristige Haltbarkeit und stabile Stromübertragung in PV-Systemen. Die Kabellänge beträgt 3 m und der Außendurchmesser beträgt 6,3 mm bei einer Isolationsdicke von 0,7 mm.

Vorteile

Dieses 6 mm² H1Z2Z2-K-Kabel kombiniert eine UV- und witterungsbeständige Isolierung mit integrierten Solarsteckern, um sichere DC-Verbindungen in Solarfeldern zu vereinfachen. Das Kabel unterstützt den Betrieb bis 1500 V und bietet konstanten elektrischen Kontakt und mechanische Stabilität, die für PV-Außeninstallationen geeignet sind. Das passende Rot/Schwarz-Paar erleichtert die korrekte Polaritätserkennung während der Installation.

Geeignet für

• PV-Strangverbindungen zwischen Modulen und Wechselrichtern
• DC-Verkabelung in privaten und gewerblichen Photovoltaikanlagen
• Mittelspannungs-Solarinstallationen mit Anforderungen bis 1500 V
• Situationen, in denen UV- und Witterungsbeständigkeit erforderlich sind

Technische Daten

• Kabeltyp: H1Z2Z2-K Solarkabel, 6 mm² Leiterquerschnitt
• Nennspannung: bis 1500 V DC
• Länge: 3 m (Paar: rot und schwarz)
• Außendurchmesser: 6,3 mm
• Isolationsdicke: 0,7 mm
• Anschluss: integriertes Solarstecker-Paar (rot/schwarz)
• Marke / MPN / EAN: InLine / 95603 / 4043718334698

Anwendung

Verlegen Sie das rote und das schwarze Kabel entsprechend dem PV-Anlagenlayout und achten Sie auf gleichbleibende Polarität. Verbinden Sie die integrierten Solarstecker mit kompatiblen Anschlüssen von PV-Modulen oder Wechselrichtern und stellen Sie einen festen Sitz und die korrekte Polarität sicher. Vermeiden Sie scharfe Biegungen und übermäßige mechanische Belastung von Kabeln und Steckern. Befestigen Sie die Kabel mit geeigneten Clips oder Halterungen, um den Abstand zu wahren und Scheuern zu verhindern. Falls längere Strecken oder Parallelverbindungen erforderlich sind, planen Sie die Leiterdimensionierung und -verlegung entsprechend Systemstrom und -spannung.

Empfehlungen

Wählen Sie den geeigneten Leitungsquerschnitt für Ihre Installation basierend auf Strom, Entfernung und zulässigem Spannungsabfall; konsultieren Sie im Zweifelsfall einen qualifizierten Solartechniker. Stellen Sie sicher, dass Stecker und Kabelführung den örtlichen Elektro- und PV-Installationsvorschriften entsprechen.
