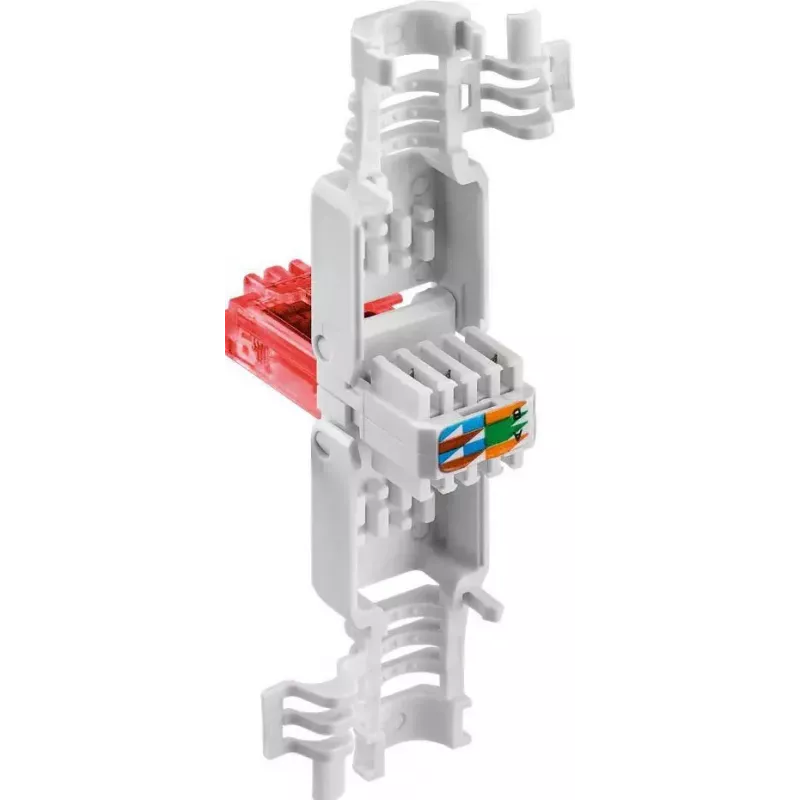

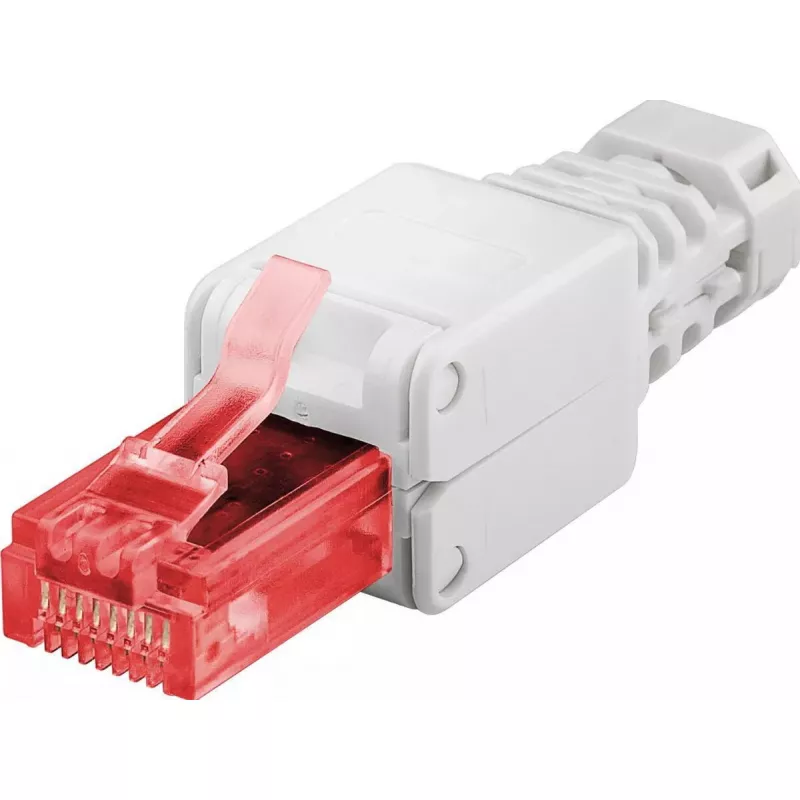

Microconnect KON520TL Drahtverbinder RJ-45 Weiß

Der Microconnect KON520TL Weiß ist ein kompakter RJ-45 Drahtverbinder, der für zuverlässige Netzwerkabschlüsse in Heim- und Büroumgebungen entwickelt wurde. Der Verbinder wiegt etwa 10 g und hat eine kleine Verpackungsgröße, was eine ordentliche Verkabelung und eine unkomplizierte Installation unterstützt. Das weiße Gehäuse fügt sich in gängige Kabelführungssysteme und Innenräume ein und bietet gleichzeitig einen sicheren Kontakt für die Datenübertragung über Ethernet-Verkabelung.

Vorteile

Der Verbinder bietet eine kompakte Bauform, die die Belastung der Kabelstrecken reduziert und die Verlegung in Racks, Wandplatten und Patchfeldern vereinfacht. Die RJ-45-Schnittstelle gewährleistet Kompatibilität mit Standard-Ethernet-Kabeln und -Steckern und ermöglicht einen gleichmäßigen elektrischen Kontakt für stabile Datensignale. Die weiße Oberfläche erleichtert die visuelle Identifikation und Abstimmung mit Kabelzubehör, und die leichte Konstruktion erleichtert die Handhabung bei der Installation.

Geeignet für

• Abschluss von Ethernet-Kabeln für lokale Netzwerke (LAN)
• Heimnetzwerk- und Kleinbüroinstallationen
• Patchfeld- und Wandplattenanschlüsse
• Temporäre oder dauerhafte Netzwerkreparaturen und -austausche

Wichtige Spezifikationen

• Anschlusstyp: RJ-45
• Produktfarbe: Weiß
• Gewicht: 0,01 kg (ca.)
• Verpackungsabmessungen: 158 mm x 120 mm x 19 mm
• Anwendung: Ethernet-Datenübertragung und Kabelabschluss

Verwendung

Bereiten Sie das Ethernet-Kabel vor, indem Sie den Außenmantel auf die erforderliche Länge abisolieren und die einzelnen Adern gemäß dem gewählten Verdrahtungsstandard anordnen. Führen Sie die Adern in den RJ-45-Stecker ein, bis sie die Endposition erreichen, und achten Sie auf korrekte Ausrichtung und vollständiges Einführen. Verwenden Sie ein geeignetes Crimpwerkzeug, um den Stecker auf dem Kabel zu befestigen, und überprüfen Sie, ob die Kontakte die Aderisolierung durchdringen, um eine zuverlässige elektrische Verbindung herzustellen. Testen Sie nach dem Crimpen die Verbindung mit einem Netzwerktester, um Durchgang und korrekte Verdrahtung zu bestätigen.

Empfehlungen

Verwenden Sie ein kompatibles RJ-45-Crimpwerkzeug und befolgen Sie die Standard-Verdrahtungsschemata (T568A oder T568B), um eine korrekte Paarausrichtung sicherzustellen. Vermeiden Sie übermäßiges Biegen oder Spannung an der Abschlussstelle und überprüfen Sie die Verbindungen vor dem Einsatz in Produktionsnetzwerken mit einem Kabeltester.
