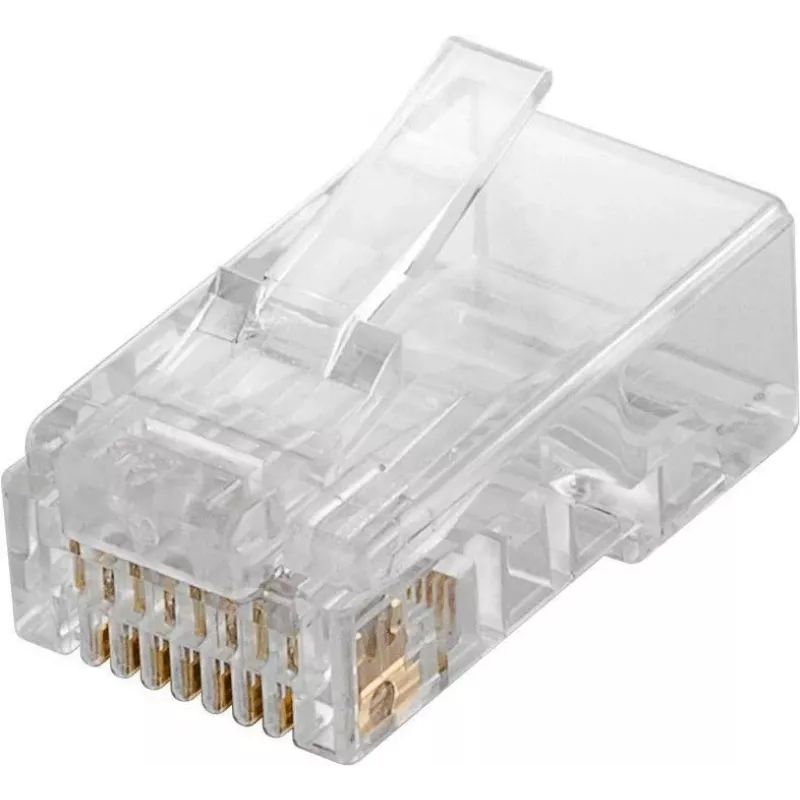

Microconnect KON503-10 Drahtsteckverbinder RJ45 Transparent

Der Microconnect KON503-10 ist ein ungeschirmter, transparenter RJ45-Drahtsteckverbinder für Cat5e-Kabel. Er wird in Sätzen zu 10 Stück pro Beutel geliefert. Jeder Steckverbinder ist leicht (0,006 kg pro Stück) und kompakt und eignet sich zum Konfektionieren von Cat5e-Patchkabeln und zur Herstellung zuverlässiger Ethernet-Verbindungen bei kleinen und mittleren Netzwerkaufgaben.

Vorteile

Das transparente Gehäuse ermöglicht eine visuelle Prüfung der Leiterausrichtung; ungeschirmtes Design passt zu standardmäßigen Cat5e-Installationen; kompakt und leicht, geliefert in praktischen 10-Stück-Beuteln für Kleinserien oder Reparaturen; kompatibel mit standardmäßigen RJ45-Crimpwerkzeugen und -verfahren.

Geeignet für

• Konfektionieren von Cat5e-Patchkabeln
• Kleinere Netzwerkreparaturen und -installationen
• Prototypenentwicklung und Kabelkonfektionierung im Labor

Technische Daten

• Marke: MicroConnect
• Modell: KON503-10
• Steckverbinder: RJ45
• Kabelkategorie: Cat5e
• Schirmung: Ungeschirmt
• Farbe: Transparent
• Menge: 10 Stück pro Beutel
• Gewicht (Einzelstück): 0,006 kg
• EAN: 5711783333913

Verwendung

Bereiten Sie das Cat5e-Kabel vor, indem Sie den Außenmantel entfernen, um die verdrillten Paare freizulegen. Entdrillen und ordnen Sie die Leiter gemäß dem erforderlichen Verdrahtungsstandard (T568A oder T568B) an. Führen Sie die Leiter vollständig in den transparenten RJ45-Steckverbinder ein, sodass jeder Draht die Kontaktstelle erreicht. Verwenden Sie dann ein Standard-Crimpwerkzeug, um den Steckverbinder auf das Kabel zu crimpen. Überprüfen Sie den Abschluss visuell durch das transparente Gehäuse und testen Sie das fertige Kabel mit einem Kabeltester.

Empfehlungen

Verwenden Sie Cat5e-zertifizierte Kabel und ein kompatibles RJ45-Crimpwerkzeug. Verwenden Sie diese ungeschirmten Steckverbinder nicht in Umgebungen, die geschirmte Verbindungen (STP) erfordern; wählen Sie für solche Installationen geschirmte Steckverbinder. Prüfen Sie die Leiterausrichtung vor dem Crimpen und testen Sie jedes Kabel nach der Konfektionierung.
