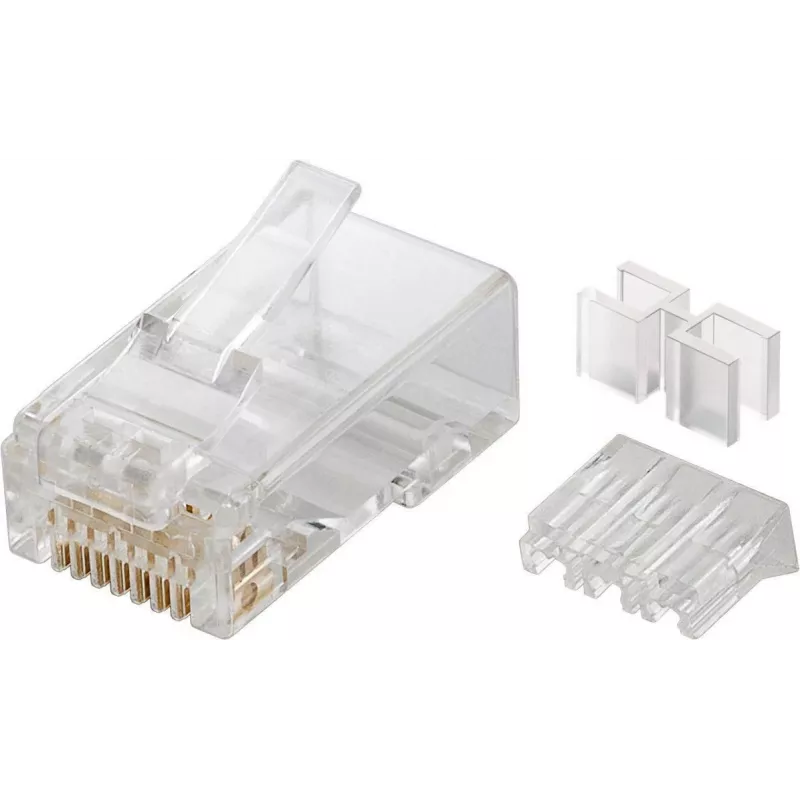

Microconnect KON505-10 Steckverbinder RJ45 durchscheinend

Der Microconnect KON505-10 ist ein durchscheinender RJ45-Steckverbinder für Cat6-Kabel. Kompakt und leicht, unterstützt dieser Steckverbinder zuverlässige Datenübertragung in strukturierten Verkabelungsumgebungen und kleinen Netzwerkinstallationen. Das durchsichtige Gehäuse ermöglicht die visuelle Überprüfung der Leiterausrichtung und der Abschlussqualität, sodass Installateure die korrekte Verkabelung vor der Inbetriebnahme bestätigen können.

Vorteile

Das durchscheinende Gehäuse ermöglicht eine schnelle visuelle Überprüfung der Paarreihenfolge und der Einstecktiefe der Leiter, wodurch Abschlussfehler reduziert werden. Das RJ45-Format ist mit Cat6-Kabelleitern kompatibel und gewährleistet zuverlässigen elektrischen Kontakt für Ethernet-Signale. Die geringe Größe und das niedrige Gewicht machen den Steckverbinder praktisch für den Einsatz vor Ort, während die robusten Kontaktpunkte stabile Verbindungen unter normalen Betriebsbedingungen gewährleisten.

Geeignet für

• Abschluss von Cat6-Litzen- oder Massivnetzkabeln in Patchfeldern und Patchkabeln
• Netzwerkinstallationen und Reparaturen vor Ort, bei denen eine schnelle visuelle Überprüfung von Vorteil ist
• Kleinbüro- und Heimnetzwerkprojekte, die kompakte RJ45-Steckverbinder erfordern

Wichtige Spezifikationen

• Steckverbindertyp: RJ45
• Kompatible Kabelkategorie: Cat6
• Produktfarbe: Durchscheinend
• Gewicht: 0,01 kg
• Paketabmessungen: 72 mm x 67 mm x 34 mm

Verwendung

Bereiten Sie das Cat6-Kabel vor, indem Sie den Außenmantel abisolieren, um die verdrillten Paare freizulegen, diese auf die erforderliche Länge abdrillen und die Leiter gemäß dem gewählten Verdrahtungsstandard (T568A oder T568B) ausrichten. Führen Sie die Leiter vollständig in den RJ45-Steckverbinder ein, sodass jeder Draht seinen Kontaktschlitz erreicht; das durchscheinende Gehäuse ermöglicht die Bestätigung, dass jeder Leiter korrekt sitzt. Verwenden Sie ein geeignetes Crimpwerkzeug oder eine Abschlussmethode, die für RJ45-Cat6-Abschlüsse empfohlen wird, um die Kontakte zu sichern und die Verbindung abzuschließen. Überprüfen Sie nach dem Crimpen den Abschluss visuell und, falls verfügbar, mit einem Netzwerktester, um Durchgang und korrekte Paarkonfiguration zu bestätigen.

Empfehlungen

Verwenden Sie für beste Ergebnisse geeignete Cat6-Steckverbinder und ein kompatibles Crimpwerkzeug für RJ45-Abschlüsse. Vermeiden Sie übermäßiges Biegen oder Zugbelastung des Kabels unmittelbar nach dem Abschluss und führen Sie einen Durchgangs- und Leistungstest durch, um eine ordnungsgemäße Datenübertragung sicherzustellen.
