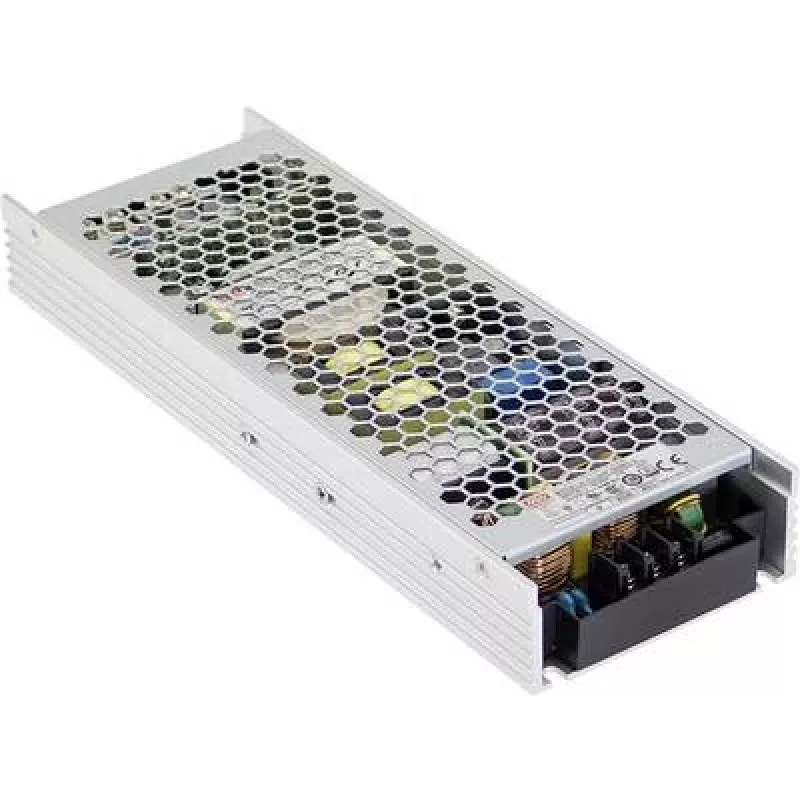

MEAN WELL UHP-500R-5 power adapter 500 W 5 V

Das MEAN WELL UHP-500R-5 ist ein flaches, geschlossenes AC-DC-Netzteil mit Einzelausgang und aktiver PFC, das 5 V DC bei 80 A (500 W) liefert. Es akzeptiert einen weiten Eingangsspannungsbereich von 90–264 V AC und bietet ein DC-OK-Signal für die Systemüberwachung. Die kompakten Abmessungen (81 mm × 232 mm × 31 mm) und die RoHS-Konformität machen es für Installationen mit begrenztem Platz und hohen Umweltanforderungen geeignet.

Vorteile

Das Netzteil bietet eine hohe Dauerleistung von 500 W in einem flachen Formfaktor mit aktiver Leistungsfaktorkorrektur für verbesserte Eingangseffizienz und reduzierte Oberschwingungsverzerrung. Die integrierte DC-OK-Signalisierung ermöglicht eine einfache Integration in die Systemüberwachung. Das kompakte Gehäuse und die standardisierten Sicherheitsmerkmale unterstützen den Einbau in beengten oder Rack-montierten Anwendungen.

Geeignet für

• Eingebettete Systeme und industrielle Steuerungen
• Telekommunikationsgeräte und Netzwerkgeräte
• Kompakte Server- oder Speichermodule
• Automatisierungspanels und Schaltschränke

Technische Daten

• Modell: UHP-500R-5
• Hersteller: MEAN WELL
• Eingangsspannung: 90–264 V AC
• Ausgang: 5 V DC, 80 A (500 W)
• Funktion: Einzelausgang, geschlossenes Design, PFC
• Signal: DC OK
• Abmessungen (B × T × H): 81 × 232 × 31 mm
• Konformität: RoHS

Verwendung

Installieren Sie das UHP-500R-5 an einem Ort mit ausreichender Belüftung und sicherer Befestigung, die mit seinem flachen Gehäuse kompatibel ist. Schließen Sie den AC-Eingang innerhalb des Nennbereichs von 90–264 V an und verdrahten Sie den 5-V-DC-Ausgang mit der Last, wobei Sie auf die richtige Polarität und einen ausreichenden Leiterquerschnitt für 80 A achten. Verwenden Sie das DC-OK-Signal für die Fernüberwachung oder die Integration mit Systemsteuerungen. Befolgen Sie die Schaltpläne des Herstellers und die örtlichen Elektrovorschriften während der Installation.

Empfehlungen

Stellen Sie sicher, dass die Umgebungstemperatur und der Luftstrom den Betriebsgrenzen des Produkts entsprechen; vermeiden Sie eine Behinderung der Belüftung. Verwenden Sie geeignete Sicherungen und Kabelquerschnitte für den 80-A-Ausgang und überprüfen Sie die Kompatibilität mit den angeschlossenen Geräten, bevor Sie das Netzteil in den Dauerbetrieb nehmen.
