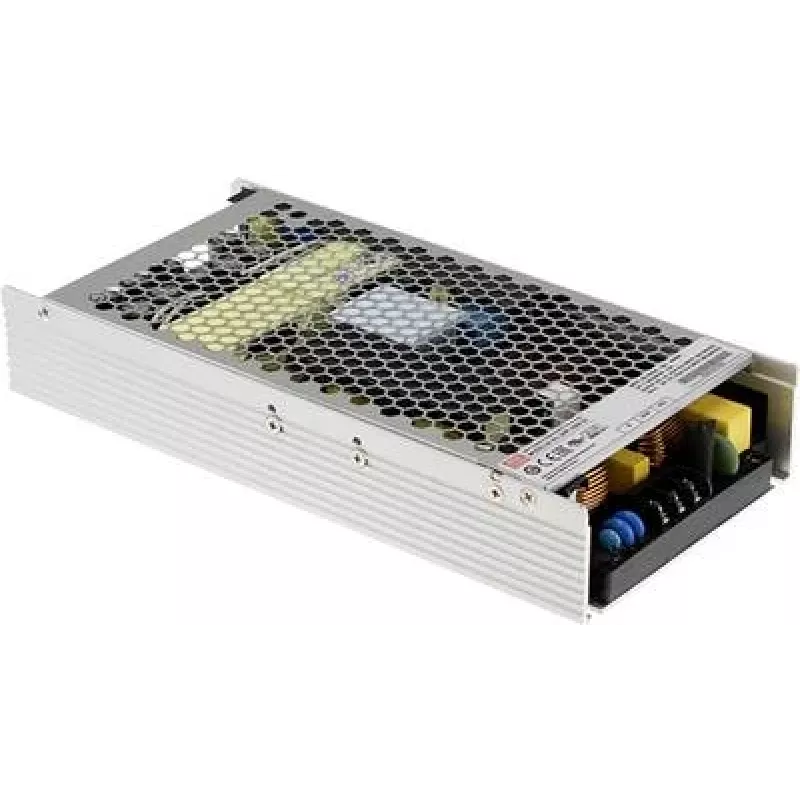

MEAN WELL UHP-1000-12 Netzteil 1000 W 12 V 90-264 V

Das MEAN WELL UHP-1000-12 ist ein AC/DC-Schlanknetzteil mit einem einzigen Ausgang, geschlossenem Gehäuse und aktiver PFC, das 12 V DC bei bis zu 80 A und einer Gesamtausgangsleistung von 1000 W liefert. Es akzeptiert einen weiten Eingangsbereich von 90 bis 264 V AC und verfügt über eine Fern-Ein-/Ausschaltung sowie ein DC-OK-Signal. Das Gerät hat ein kompaktes Format (115 mm × 240 mm × 41 mm) und ist RoHS-konform, geeignet für Anwendungen, bei denen Platz und Zuverlässigkeit wichtig sind.

Vorteile

Das Netzteil bietet eine aktive Leistungsfaktorkorrektur für verbesserte Netzkompatibilität und geringere Netzverzerrungen, ein schlankes geschlossenes Metallgehäuse für einfachere Installation auf engem Raum sowie eine Fern-Ein-/Ausschaltung und DC-OK-Statusmeldung zur Integration in die Systemsteuerung. Der weite Eingangsspannungsbereich unterstützt weltweite Netzspannungen, und die RoHS-Konformität bestätigt die Beschränkung gefährlicher Stoffe.

Geeignet für

• Industrielle Steuerungssysteme
• Telekommunikations- und Netzwerkausrüstung
• LED-Beleuchtung und Beschilderung mit 12 V / hohem Strombedarf
• Server-Peripheriegeräte und Speicherlösungen

Wichtige Spezifikationen

• Modell: MEAN WELL UHP-1000-12 (MPN: UHP-1000-12)
• Ausgang: 12 V DC, 80 A (1000 W)
• Eingangsspannung: 90–264 V AC
• Formfaktor: Schlankes, geschlossenes Netzteil, Abmessungen 115 × 240 × 41 mm
• Merkmale: Aktive PFC, Fern-Ein/Aus, DC-OK-Signal
• Konformität: RoHS

Inbetriebnahme

Montieren Sie das Gerät an einem Ort mit ausreichender Belüftung und befestigen Sie es gemäß den Richtlinien des Installateurs. Schließen Sie den AC-Eingang an eine entsprechend abgesicherte Netzversorgung (90–264 V AC) an und überprüfen Sie die korrekte Erdung. Verbinden Sie den 12-V-DC-Ausgang mit der Last und beachten Sie dabei Polarität und Stromgrenzen. Verwenden Sie die Klemmen für die Fern-Ein-/Ausschaltung, um die Ausgangsleistung zu steuern, und überwachen Sie das DC-OK-Signal für den Betriebszustand in Ihrer Systemlogik.

Empfehlungen

Stellen Sie sicher, dass die Umgebungstemperatur und die Belüftung den Spezifikationen des Herstellers entsprechen; vermeiden Sie eine Überlastung des Netzteils über 80 A Dauerstrom und sorgen Sie für eine geeignete Verkabelung, um den Spannungsabfall bei hohen Strömen zu minimieren.
