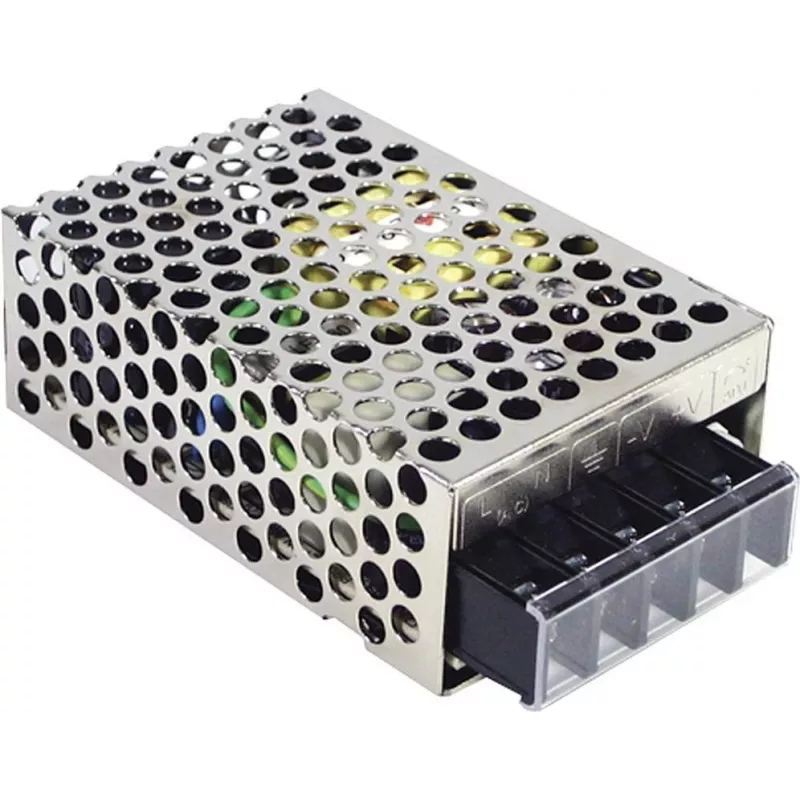

MEAN WELL SD-15C-12 DC-DC-Wandler, 15W, 12V 1,25A, 19-36V Eingang, Chassis-Montage

In industriellen und eingebetteten Systemen muss eine stabile 12V-Schiene oft aus einer 24V-Batterie oder einem DC-Bus abgeleitet werden. Der MEAN WELL SD-15C-12 DC-DC-Wandler löst dies, indem er einen geregelten 12V-Ausgang aus einem 19–36V-Eingang bereitstellt und bis zu 15W mit hoher Effizienz und robustem Schutz liefert.

Für wen ist es geeignet

Ingenieure und Integratoren, die an Automatisierung, Instrumentierung und Steuerungssystemen arbeiten, werden das kompakte Chassis-Montage-Design und die Schraubklemmenanschlüsse dieses Moduls zu schätzen wissen. Es ist ideal für Anwendungen, bei denen eine zuverlässige 12V-Versorgung aus einer 24V-Quelle erzeugt werden muss, z. B. in Fahrzeugen, Industriemaschinen oder Notstromsystemen.

Hauptmerkmale

• Breiter 19–36V DC-Eingangsbereich, geeignet für 24V-Nennsysteme
• Geregelter 12V DC-Ausgang mit 1,25A Strombelastbarkeit
• 15W Gesamtausgangsleistung mit typischer Effizienz von 80%
• 1500V DC-Isolation zwischen Eingang und Ausgang
• Integrierte Schutzfunktionen: Kurzschluss, Überlast, Überspannung und Verpolung am Eingang
• Freie Luftkonvektionskühlung, kein Lüfter erforderlich
• Chassis-Montage mit Schraubklemmen für sichere Verkabelung
• Konform mit UL60950-1, TUV EN60950-1 und CE

Spezifikationen

• Eingangsspannungsbereich: 19–36 VDC
• Ausgangsspannung: 12 VDC
• Ausgangsstrom: 1,25 A
• Ausgangsleistung: 15 W
• Effizienz: 80%
• Isolationsspannung: 1500 VDC
• Welligkeit & Rauschen: 120mVp-p (max.)
• Leitungsregelung: ±0,5%
• Lastregelung: ±1,0%
• Eingangsspannungstoleranz: ±1%
• Einschalt-, Anstiegszeit: 500ms, 50ms bei Volllast
• Haltezeit: 10ms bei Volllast
• Betriebstemperatur: -20 bis +60 °C
• MTBF: >300.000 Stunden

Tipps

Stellen Sie eine ausreichende Belüftung um das Modul sicher, um die Leistung innerhalb des angegebenen Temperaturbereichs zu halten. Für beste Ergebnisse verwenden Sie entsprechend dimensionierte Kabel für die Schraubklemmen und überprüfen Sie die Eingangspolarität vor dem Einschalten.
