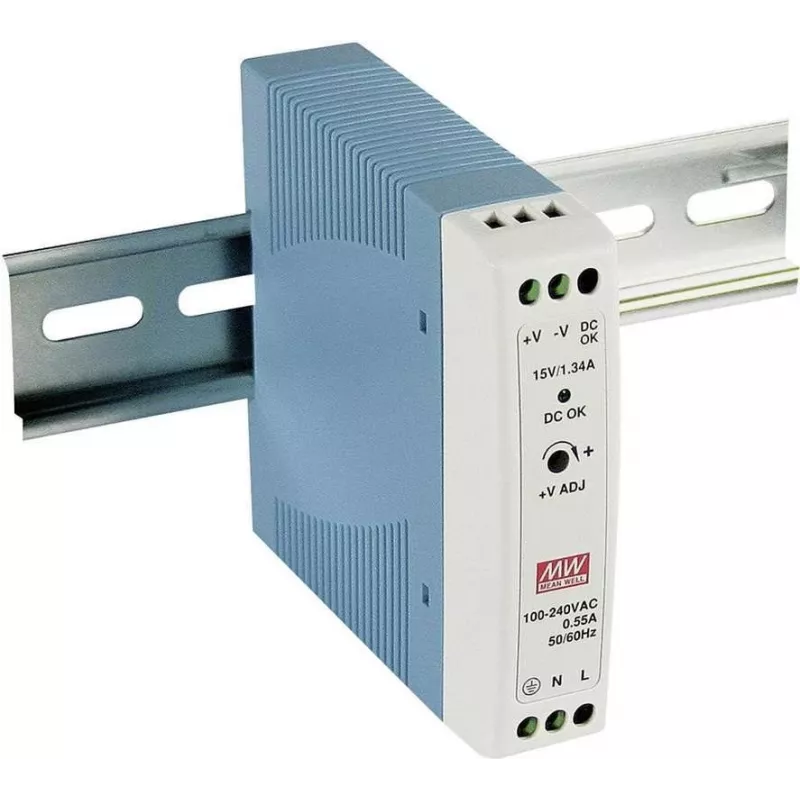

MEAN WELL MDR-20-15 DIN-Schienen-Netzteil 15V DC 1,34A 20W

Das MEAN WELL MDR-20-15 zeichnet sich unter kompakten DIN-Schienen-Netzteilen durch eine stabile 15-V-DC-Ausgangsspannung bei einem Wirkungsgrad von 84 % aus – alles in einem nur 22,5 mm breiten Gehäuse. Dieses Gerät wurde für industrielle Schaltschränke, Gebäudeautomation und Maschinenbauer entwickelt, die zuverlässige Stromversorgung ohne Verschwendung wertvoller Schienenfläche benötigen. Im Gegensatz zu vielen Budget-Alternativen bietet es einen DC-OK-Relaiskontakt zur Fernstatusüberwachung und eine Leerlaufleistungsaufnahme von weniger als 0,5 W, was es für energiebewusste Installationen geeignet macht.

Highlights

• Universeller AC-Eingangsbereich 85–264 VAC (120–370 VDC) für weltweiten Einsatz.
• Hoher Wirkungsgrad bis zu 84 % reduziert Wärme und Energiekosten.
• Schlankes DIN-Schienen-Design: nur 22,5 mm Breite, passt auf TS-35/7,5- oder TS-35/15-Schienen.
• Integrierte Schutzfunktionen: Kurzschluss, Überlast und Überspannung.
• DC-OK-Relaiskontakt zur Systemüberwachung.
• Niedrige Leerlaufleistungsaufnahme < 0,5 W erfüllt Energieeinsparanforderungen.
• Zertifiziert nach UL508, TUV EN60950-1, CB und CE für globale Konformität.

Im täglichen Einsatz

Die Installation des MDR-20-15 ist unkompliziert: Auf eine Standard-DIN-Schiene aufschnappen, Eingangs- und Ausgangsklemmen anschließen, und es ist bereit, Sensoren, Controller oder kleine Aktoren mit Strom zu versorgen. Die Ausgangsspannung kann über das integrierte Potentiometer von 13,5 bis 18 V DC angepasst werden, was eine Feinabstimmung für spezifische Lasten ermöglicht. Mit einem weiten Betriebstemperaturbereich von -20 bis +70 °C und freier Luftkonvektionskühlung arbeitet es auch in rauen Umgebungen zuverlässig. Die LED-Anzeige bietet sofortige visuelle Bestätigung des Ausgangsstatus, während der Relaiskontakt an eine SPS oder ein Alarmsystem für Fernfehlererkennung angeschlossen werden kann.

Technische Daten

• Marke: MEAN WELL
• Modell: MDR-20-15
• Ausgangsspannung: 15 V DC (einstellbar 13,5–18 V)
• Ausgangsstrom: 1,34 A
• Ausgangsleistung: 20,1 W
• Eingangsspannungsbereich: 85–264 VAC (120–370 VDC)
• Frequenzbereich: 47–63 Hz
• Wirkungsgrad: 84 %
• Restwelligkeit & Rauschen: 120 mVp-p
• Isolationsspannung: 3 kVAC (Eingang zu Ausgang)
• Schutz: Kurzschluss, Überlast, Überspannung
• Betriebstemperatur: -20 bis +70 °C
• Kühlung: freie Luftkonvektion
• Montage: DIN-Schiene TS-35/7,5 oder TS-35/15
• DC-OK-Signal: Relaiskontakt
• Leerlaufleistungsaufnahme: < 0,5 W
• Zertifizierungen: UL508, TUV EN60950-1, CB, CE
• Abmessungen (B x H x T): 22,5 x 90 x 100 mm
• Gewicht: 0,19 kg

Abschließende Anmerkung

Das MDR-20-15 ist ein bewährter Arbeitstier für DIN-Schienen-Anwendungen mit niedriger Leistung und kombiniert kompakte Größe, robuste Schutzfunktionen und Energieeffizienz. Seine einstellbare Ausgangsspannung und Überwachungsfunktionen machen es zu einer vielseitigen Wahl für Systemintegratoren und OEMs, die eine zuverlässige Stromquelle suchen, die internationale Sicherheitsstandards erfüllt.
