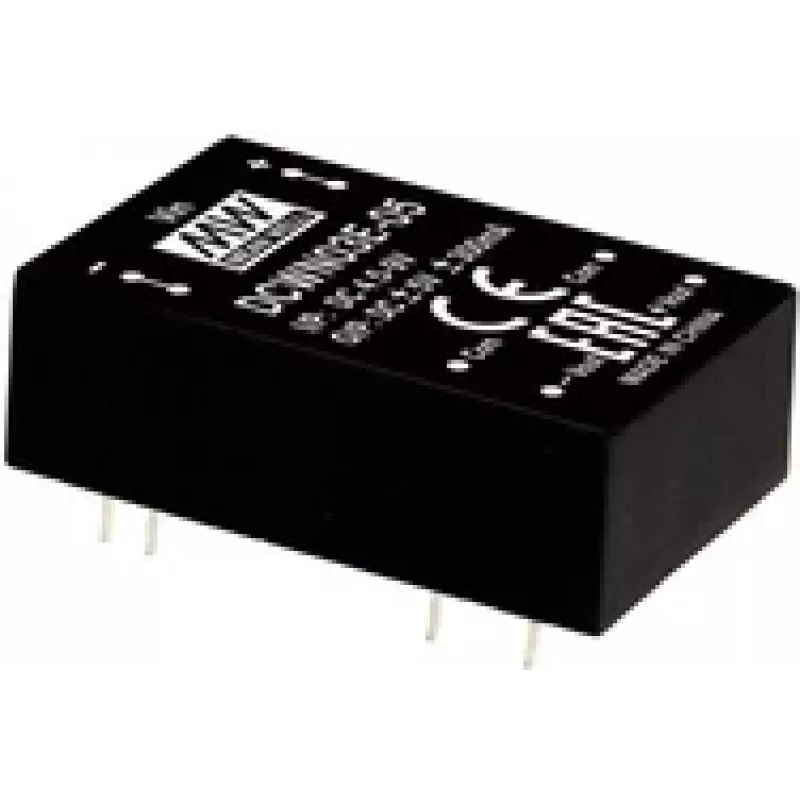

MEAN WELL DCWN03B-05 Stromrichter 3 W 18-36 V 300 mA

Der MEAN WELL DCWN03B-05 Stromrichter 3 W 18-36 V 300 mA ist ein kompakter DC-DC-Wandler, der für Anwendungen entwickelt wurde, die eine stabile Stromquelle mit geringer Leistung erfordern. Er akzeptiert einen weiten DC-Eingangsspannungsbereich von 18 V bis 36 V und liefert einen geregelten Ausgangsstrom von 300 mA bei einer maximalen Leistung von 3 W, wodurch er LEDs, Sensoren und kleine Steuerelektronik betreiben kann, wo ein kontrollierter Strom benötigt wird. Seine kleine Bauform und die unkomplizierten elektrischen Eigenschaften machen ihn geeignet für die Integration in Beleuchtungskörper, industrielle Steuermodule und batteriebetriebene Systeme.

Vorteile

Dieser Wandler bietet eine effiziente Umwandlung innerhalb seines angegebenen Eingangsbereichs und hält einen konstanten Ausgangsstrom von 300 mA aufrecht, was das Design von stromgesteuerten Lasten vereinfacht. Die kompakte Größe reduziert den Platzbedarf in Gehäusen und ermöglicht eine einfache Montage. Aufgrund seines vorhersagbaren elektrischen Verhaltens verringert er die Notwendigkeit zusätzlicher externer Stromregelungsschaltungen und erleichtert die thermische Planung für Anwendungen mit geringer Leistung.

Geeignet für

• Betrieb von LED-Arrays und einzelnen Hochleistungs-LEDs, die einen Konstantstrom von 300 mA benötigen
• Stromversorgung von Sensoren und Messgeräten, die eine stabile Stromquelle mit geringer Leistung benötigen
• Integration in Steuermodule, kleine Industriegeräte und Kommunikationsausrüstung
• Batteriebetriebene Systeme, bei denen die Eingangsspannungen im Bereich von 18–36 V liegen

Wichtige Spezifikationen

• Eingangsspannungsbereich: 18–36 V DC
• Ausgangsmodus: Konstantstrom
• Ausgangsstrom: 300 mA
• Maximale Ausgangsleistung: 3 W
• Bauform: kompakter DC-DC-Wandler, geeignet für Panel- oder PCB-Montage

Verwendung

Schließen Sie den Wandler an eine DC-Versorgung innerhalb des 18–36-V-Bereichs an und beachten Sie die richtige Polarität. Schließen Sie die Last an die Ausgangsklemmen an und stellen Sie sicher, dass die Last für einen konstanten Strom von 300 mA ausgelegt ist und die Leistungsgrenze von 3 W nicht überschreitet. Überprüfen Sie die Anschlüsse und messen Sie, wenn möglich, den Ausgangsstrom und die Ausgangsspannung unter Leerlauf- und Nennlastbedingungen, um den ordnungsgemäßen Betrieb zu bestätigen. Sorgen Sie für ausreichende Belüftung oder Montage auf einer wärmeableitenden Oberfläche für den Dauerbetrieb innerhalb der Nennleistung.

Empfehlungen

Für eine zuverlässige Leistung verwenden Sie Leitungen, die so dimensioniert sind, dass der Spannungsabfall zwischen der Versorgung und dem Wandler minimiert wird. Vermeiden Sie den Betrieb bei Eingangsspannungen nahe der unteren oder oberen Grenze, wenn die Versorgung instabil ist; verwenden Sie nach Möglichkeit einen geregelten Eingang. Wenn Sie LEDs betreiben, integrieren Sie geeignete Steckverbinder und Sicherungen auf der Eingangsseite und stellen Sie sicher, dass die LED-Durchlassspannung und die kombinierte Last die 3-W-Kapazität des Wandlers nicht überschreiten.
