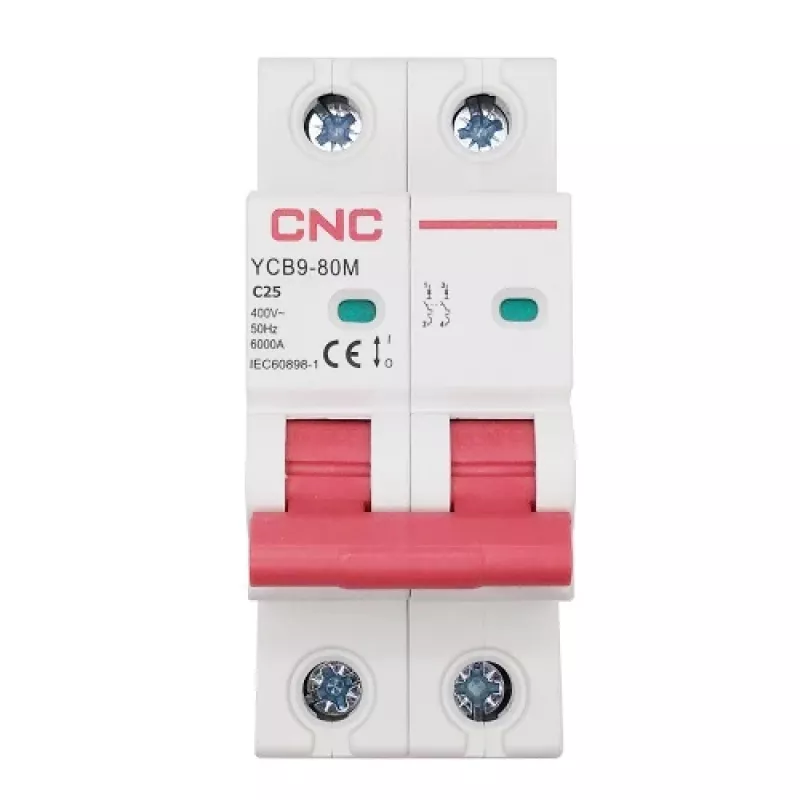

Leitungsschutzschalter HiSmart NV821518 2-polig 25A C-Charakteristik MCB

Der Leitungsschutzschalter HiSmart NV821518 ist ein 2-poliger MCB mit einem Nennstrom von 25 A und einer C-Auslösecharakteristik. Er ist für den Überlast- und Kurzschlussschutz in Haushalts- und gewerblichen Kleinverteilern vorgesehen und bietet eine zuverlässige Unterbrechung von Fehlerströmen sowie selektiven Schutz für Stromkreise mit moderaten Einschaltströmen, wie z. B. Beleuchtung und kleine Motoren. Das Gerät entspricht den Normen IEC 60898-1 / EN 60898-1 und ist für die Montage auf einer 35-mm-DIN-Schiene nach EN 60715 geeignet.

Vorteile

Der HiSmart NV821518 bietet Überlast- und Kurzschlussschutz mit eindeutiger Schaltstellungsanzeige (rot = geschlossen, grün = offen). Er verfügt über einen berührungssicheren Anschlussklemmenblock, ein flammwidriges Gehäuse mit hoher Temperatur- und Schlagfestigkeit sowie Anschlussmöglichkeiten oben und unten für Kabel oder stiftförmige Sammelschienen. Mit einem Bemessungsschaltvermögen von 6 kA, der Schutzart IP20 und einer kompakten Bauform für die DIN-Schienenmontage unterstützt er Leiterquerschnitte bis 25 mm² und weist hohe mechanische und elektrische Lebensdauerwerte auf.

Geeignet für

• Schutz von Beleuchtungsstromkreisen in Wohnungen und Büros
• Schutz von kleinen Motorstromkreisen und Haushaltsgeräten
• Einsatz in Haushalts- und gewerblichen Kleinverteilern
• Nachrüstung und Neuinstallation auf 35-mm-DIN-Schienen

Technische Daten

• Polzahl: 2
• Bemessungsstrom (In): 25 A
• Auslösecharakteristik: C-Kurve
• Bemessungsbetriebsspannung (Ue): AC 400 V
• Isolationsspannung (Ui): 500 V
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsschaltvermögen (Icu): 6000 A
• Bemessungsstoßspannungsfestigkeit (Uimp): 6000 V
• Mechanische Lebensdauer: 20000 Schaltspiele
• Elektrische Lebensdauer: 8000 Schaltspiele
• Schutzart: IP20
• Anschlussklemmen: Kabel oder stiftförmige Sammelschiene, Anschluss oben und unten
• Leiter-/Sammelschienenquerschnitt: bis 25 mm² / 18-3 AWG
• Abmessungen: 85,5 x 78,8 x 36 mm
• Normen: IEC 60898-1 / EN 60898-1
• Betriebstemperatur: -5°C bis +40°C (Tagesmittel <35°C)
• Lagertemperatur: -25°C bis +70°C
• Garantie: 24 Monate

Verwendung

Montieren Sie den HiSmart NV821518 mithilfe der Schnellbefestigung auf einer 35-mm-DIN-Schiene. Schließen Sie Leiter oder stiftförmige Sammelschienen an die oberen und unteren Klemmen an, wobei die Leiterquerschnitte 25 mm² nicht überschreiten dürfen und die Verbindungen gemäß den örtlichen Verdrahtungsvorschriften festgezogen werden müssen. Verwenden Sie die Schaltstellungsanzeige, um den EIN- (rot) oder AUS-Zustand (grün) zu überprüfen. Der Schutzschalter ist für den Einsatz in Wechselstromverteilungen bis 400 V ausgelegt und sollte entsprechend der Stromkreislast und den Selektivitätsanforderungen platziert und bemessen werden.

Empfehlungen

Überprüfen Sie die Kompatibilität mit den örtlichen Elektrovorschriften und lassen Sie Installation und Wartung nur von qualifiziertem Fachpersonal durchführen. Bei Stromkreisen mit hohen Einschaltströmen oder besonderen Schutzanforderungen ist die Selektivität und die Koordination mit vorgeordneten und nachgeordneten Schutzeinrichtungen zu prüfen.
