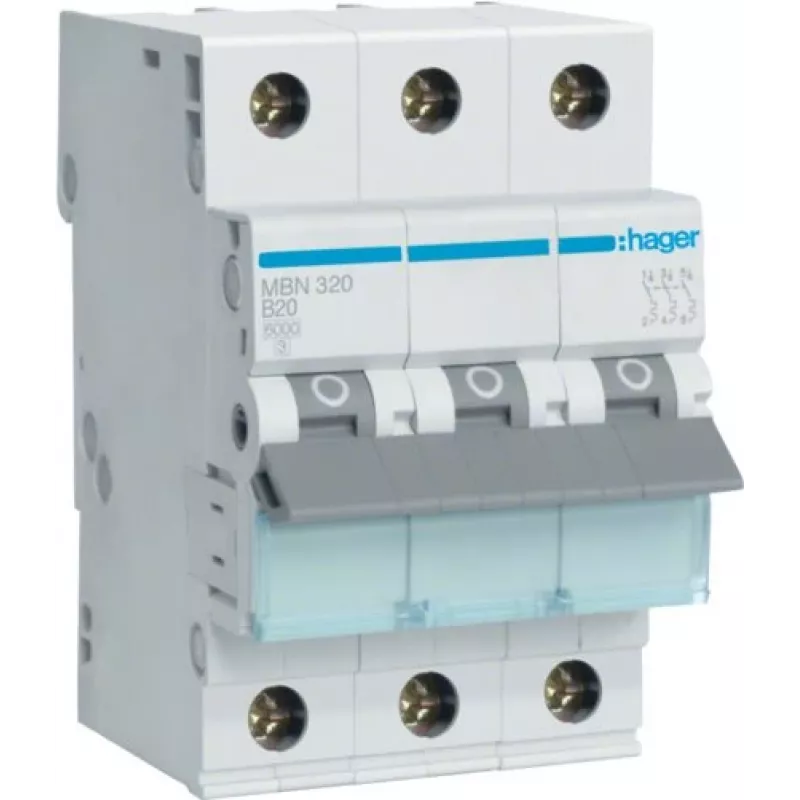

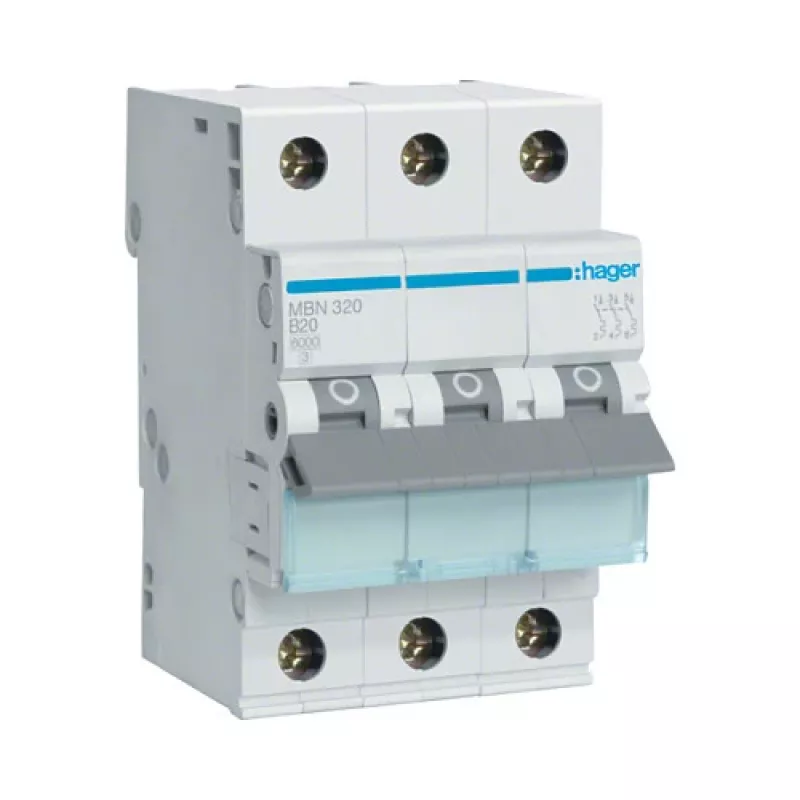

Hager MBN320 3-poliger 20 A B-Charakteristik Leitungsschutzschalter, 6 kA, 3 Module

Der Hager MBN320 bietet ein bemessenes Schaltvermögen von 6 kA in einem kompakten 3-Modul-Design und gewährleistet zuverlässigen Schutz für Drehstromkreise bis 20 A mit B-Charakteristik-Auslösung.

Überblick

Der Hager MBN320 ist ein 3-poliger Leitungsschutzschalter (MCB) mit einem Bemessungsstrom von 20 A und B-Auslösecharakteristik. Er ist für die Montage auf DIN-Schiene (EN 60715) vorgesehen und belegt 3 Module (3 TE) Breite. Der Schutzschalter arbeitet mit einer Bemessungsspannung von 230/400 V AC und einer Frequenz von 50/60 Hz, was ihn für eine Vielzahl von Anwendungen in der elektrischen Verteilung geeignet macht.

Was zeichnet ihn aus

• 3-polige Schaltung für Drehstromkreise
• 20 A Bemessungsstrom mit B-Charakteristik für allgemeinen Lastschutz
• 6 kA Schaltvermögen zur sicheren Unterbrechung von Fehlerströmen
• Kompakte 3-Modul-Breite spart Platz in Verteilerkästen
• Schraubklemmen akzeptieren starre Leiter von 1 bis 25 mm² und flexible Leiter von 1 bis 16 mm²

Technische Details

• Polzahl: 3
• Bemessungsstrom (In): 20 A
• Auslösecharakteristik: B
• Bemessenes Schaltvermögen (Icn): 6 kA
• Bemessungsspannung (Ue): 230/400 V AC
• Frequenz: 50/60 Hz
• Montageart: DIN-Schiene (EN 60715)
• Modulbreite: 3 Module (3 TE)
• Energiebegrenzungsklasse: 3
• Schutzart: IP20 (Klemmen), IP40 (Gerätefront)
• Klemmenkapazität (starr): 1 bis 25 mm²
• Klemmenkapazität (flexibel): 1 bis 16 mm²
• Betriebstemperatur: -25 bis 70 °C
• Lagertemperatur: -40 bis 80 °C
• Elektrische Lebensdauer: 20000 Zyklen
• Mechanische Lebensdauer: 20000 Zyklen
• Norm: EN 60898-1
• Anschlussart: Schraubklemmen
• Überspannungskategorie: III
• Verschmutzungsgrad: 2

Unser Fazit

Der Hager MBN320 ist eine robuste und zuverlässige Wahl für den Schutz von Drehstromkreisen bis 20 A. Sein Schaltvermögen von 6 kA und die B-Charakteristik machen ihn ideal für allgemeine Verteilungsanwendungen, während das kompakte 3-Modul-Design hilft, Platz in Schaltschränken zu optimieren.
