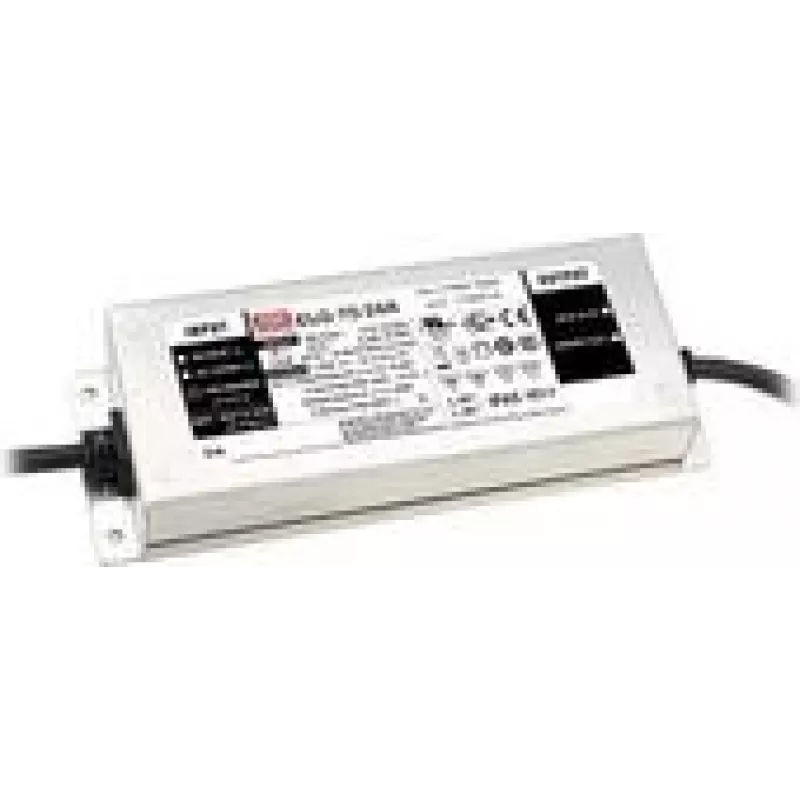

LED-Treiber MEAN WELL ELG-75-48DA-3Y 75W IP20 100-305V 48V

MEAN WELL ELG-75-48DA-3Y ist ein AC-DC-LED-Treiber mit Einzelausgang, der 75 W Ausgangsleistung mit einer Konstantstrom- und Konstantspannungstopologie (CC+CV) bietet. Er akzeptiert einen weiten AC-Eingangsbereich von 100–305 V und liefert eine stabile 48-V-DC-Ausgangsspannung bei bis zu 1,6 A. Das Gerät verfügt über eine Leistungsfaktorkorrektur (PFC) und DALI-Dimmsteuerungskompatibilität und ist mit einem Kabelausgang für den Anschluss ausgestattet. Das Produkt ist IP20-klassifiziert für den Innenbereich und hat kompakte Abmessungen von 63 mm × 180 mm × 35,5 mm.

Vorteile

Der ELG-75-48DA-3Y kombiniert CC+CV-Regelung und PFC, um eine stabile LED-Leistung zu gewährleisten und Netzverzerrungen zu reduzieren. Die DALI-Dimm-Unterstützung ermöglicht eine digitale Helligkeitssteuerung und Systemintegration. Seine kompakte Größe und der Kabelausgang vereinfachen die Installation in Innenleuchten und Beleuchtungskörpern.

Geeignet für (Aufgaben / Anwendungsfälle)

• Innen-LED-Leuchten und Streifenbeleuchtung, die 48 V DC benötigen
• Beleuchtungssysteme, die eine DALI-Dimm-Integration erfordern
• Kommerzielle oder architektonische Installationen, bei denen ein kompakter 75-W-Treiber erforderlich ist

Wichtige Spezifikationen

• Ausgangsleistung: 75 W
• Ausgangsspannung: 48 V DC
• Ausgangsstrom: bis zu 1,6 A
• Eingangsspannungsbereich: 100–305 V AC
• Dimmen: DALI-Steuerungskompatibel
• Topologie: CC+CV mit PFC
• Schutzart: IP20 (Innenbereich)
• Abmessungen: 63 mm (B) × 180 mm (T) × 35,5 mm (H)
• Kabelausgang für Anschlüsse

Anwendung

Installieren Sie den ELG-75-48DA-3Y in einer geeigneten Innenleuchte oder einem Gehäuse und achten Sie auf ausreichende Belüftung und die Einhaltung der örtlichen Verdrahtungsvorschriften. Schließen Sie den dreipoligen AC-Eingang an das Stromnetz innerhalb des spezifizierten 100–305-V-Bereichs an. Verwenden Sie den Kabelausgang, um den 48-V-DC-Ausgang mit der LED-Last zu verbinden, und beachten Sie die richtige Polarität. Integrieren Sie die DALI-Steuerverkabelung gemäß der Dokumentation des Beleuchtungssteuerungssystems, um die Dimmfunktionen zu aktivieren.

Empfehlungen

Montieren Sie den Treiber entfernt von direkten Wärmequellen und Feuchtigkeit. Überschreiten Sie nicht den angegebenen Ausgangsstrom von 1,6 A oder die Nennleistung von 75 W. Stellen Sie sicher, dass die DALI-Verkabelung und die Netzanschlüsse von qualifiziertem Personal durchgeführt werden.
