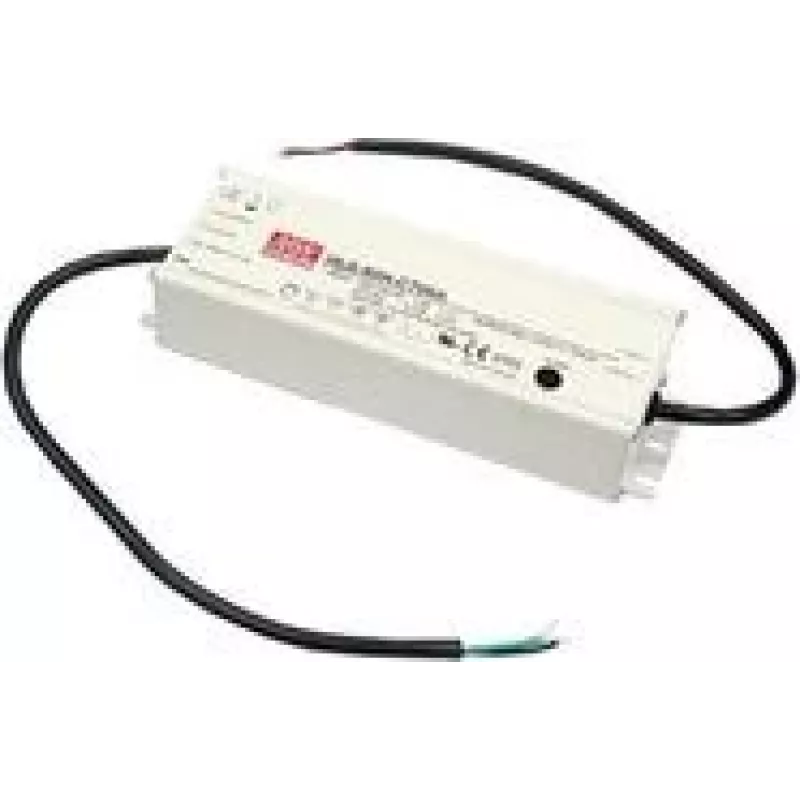

LED-Treiber mean well HLG-80H-48B, 80 W Ausgang, 48 V, AC-Eingang 90–305 V, IP20

Mean Well HLG-80H-48B ist ein Konstantspannungs-LED-Treiber, der bis zu 80 W Ausgangsleistung bei 48 V DC liefert. Ausgelegt für einen weiten AC-Eingangsbereich von 90–305 V, unterstützt dieses Gerät den Mischbetrieb (CV+CC) mit integrierter Leistungsfaktorkorrektur (PFC). Das kompakte Metallgehäuse (61,5 × 195,6 × 38,8 mm) und der IP20-Schutz machen es geeignet für Innen-LED-Beleuchtung, Beschilderung und industrielle Installationen, die eine stabile 48-V-Versorgung erfordern.

Vorteile

Der HLG-80H-48B bietet einen stabilen 48-V-Ausgang mit gemischtem CV+CC-Betrieb, der hilft, gleichmäßige Lichtpegel aufrechtzuerhalten und LED-Lasten vor Stromschwankungen zu schützen. Sein weiter AC-Eingangsbereich und die integrierte PFC erhöhen die Kompatibilität mit verschiedenen Netzversorgungen und reduzieren Oberschwingungen. Das kompakte Metallgehäuse bietet zuverlässigen mechanischen Schutz und thermische Leistung für Inneninstallationen. Kabelausgang und Unterstützung für mehrere Dimmverfahren bieten flexible Integrationsmöglichkeiten mit Steuerungssystemen.

Geeignet für

• Innen-LED-Streifenbeleuchtung und lineare Leuchten, die 48 V DC benötigen
• Hintergrundbeleuchtete Beschilderung und Displaybeleuchtung
• Industrielle Schalttafeln und zusätzliche 48-V-Versorgungen
• Beleuchtungsinstallationen, die gemischtes CV/CC-Ausgangsverhalten benötigen

Technische Daten

• Ausgangsleistung: 80 W
• Ausgangsspannung: 48 V DC
• Ausgangsstrom: 1,7 A
• AC-Eingangsspannungsbereich: 90–305 V AC
• Betriebsart: Mischbetrieb (CV+CC) mit integrierter PFC
• Dimm-Schnittstellen: 1–10 V, PWM, Widerstand
• GehäVerwendung: kompaktes Metallgehäuse, Abmessungen 61,5 × 195,6 × 38,8 mm
• Schutzart: IP20 (Innenanwendung)
• Ausgangsanschluss: Kabelausgang

Verwendung

Installieren Sie den HLG-80H-48B an einem trockenen, belüfteten Innenstandort, befestigen Sie das Metallgehäuse auf einer stabilen Oberfläche und schließen Sie das AC-Netz innerhalb des angegebenen Bereichs von 90–305 V an. Schließen Sie den 48-V-DC-Ausgang unter Beachtung der korrekten Polarität an die LED-Last an. Wenn eine Dimmung erforderlich ist, verwenden Sie die unterstützte 1–10-V-Schnittstelle, ein PWM-Signal oder ein geeignetes Widerstandsnetzwerk gemäß den Vorgaben des LED-Systems. Stellen Sie während der Installation eine ordnungsgemäße Verdrahtung, ausreichende Kühlung und Trennung von wärmeempfindlichen Materialien sicher.

Empfehlungen

Für einen zuverlässigen Betrieb sorgen Sie für ausreichende Belüftung um den Treiber, vermeiden Sie Feuchtigkeit oder Staub über die IP20-Grenzen hinaus und befolgen Sie die örtlichen Elektrovorschriften. Passen Sie die gesamte LED-Last an die 80-W-Ausgangsleistung an und bestätigen Sie die Dimmer-Kompatibilität bei Verwendung von 1–10-V- oder PWM-Dimmverfahren.
