LDO-Spannungsregler Texas Instruments LM1084 IT3.3 — Fest 3,3 V, Low-Dropout, TO-220

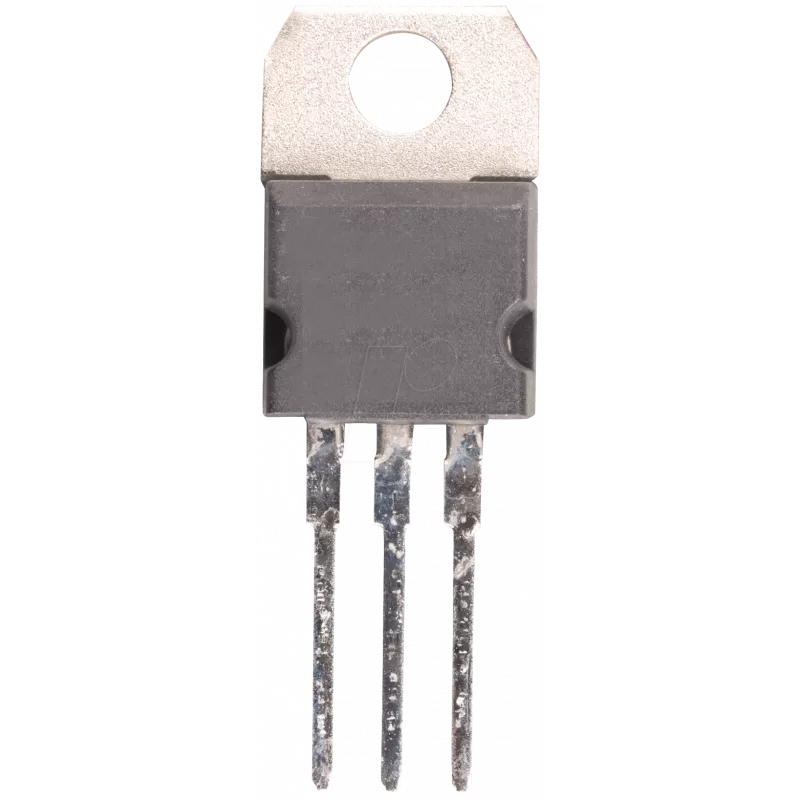

Der Texas Instruments LM1084 IT3.3 ist ein linearer Low-Dropout-Spannungsregler (LDO), der eine feste Ausgangsspannung von 3,3 V in einem TO-220-Gehäuse liefert. Er ist dafür ausgelegt, eine stabile 3,3-V-Schiene für digitale Schaltungen, Mikrocontroller und eingebettete Systeme bereitzustellen, bei denen ein kompakter Board-Level-Regler mit geringem Spannungsabfall erforderlich ist. Das Gerät bietet eine unkomplizierte Lösung für die Versorgung von 3,3-V-Subsystemen während des Prototypings und auf Produktions-Leiterplatten und kombiniert die thermische Belastbarkeit des TO-220-Gehäuses mit dem vorhersagbaren Verhalten eines Festausgangs-LDOs.

Vorteile

Der LM1084 IT3.3 zeichnet sich durch eine niedrige Dropout-Spannung aus, die einen verbesserten Spielraum für Anwendungen mit geringer Eingangs-Ausgangs-Differenz bietet, eine zuverlässige feste 3,3-V-Regelung für gleichbleibende Logikpegel und die thermischen Ableitungseigenschaften eines TO-220-Gehäuses für höhere Lastströme. Seine einfachen externen Komponentenanforderungen und der stabile Ausgang unter typischen Lastbedingungen machen ihn geeignet für kompakte Stromversorgungslayouts und den Board-Level-Ersatz von Schaltreglern, wenn geringes Rauschen gewünscht ist.

Geeignet für

• Versorgung von Mikrocontrollern und digitaler Logik, die eine 3,3-V-Versorgung benötigen
• Eingebettete Systeme und Single-Board-Computer während Prototyping und Produktion
• Board-Level-Spannungsregelung für Sensoren, HF-Frontend-Module und rauscharme Analogschaltungen
• Reparatur und Aufrüstung bestehender 3,3-V-Schienen auf Leiterplatten

Technische Daten

• Ausgangsspannung: fest 3,3 V
• Reglertyp: linear Low-Dropout (LDO)
• GehäVerwendung: Through-Hole-TO-220 für verbesserte thermische Leistung
• Typische Verwendung: Board-Level-Regelung mit Einzelversorgung für digitale und analoge Lasten
• Niedrige Dropout-Charakteristik zur Minimierung der erforderlichen Eingangsspannung über 3,3 V

Gebrauchsanweisung

Installieren Sie den LM1084 auf einem TO-220-Footprint auf der Leiterplatte oder montieren Sie ihn auf einem geeigneten Kühlkörper, wenn höhere Lastströme oder längere Einschaltdauern zu erwarten sind. Bringen Sie die empfohlenen Eingangs- und Ausgangskondensatoren in der Nähe der Anschlussbeinchen an, um die Stabilität des Reglers sicherzustellen und das Ausgangsrauschen zu reduzieren; beachten Sie die im Datenblatt angegebenen Kondensatortypen und -werte. Verbinden Sie die ungeregelte Eingangsspannung mit dem Eingangs-Pin, Masse mit dem gemeinsamen Pin und entnehmen Sie die geregelten 3,3 V vom Ausgangs-Pin. Beachten Sie die maximale Eingangsspannung und die Grenzwerte für die Wärmeableitung, um eine Überhitzung zu vermeiden.

Empfehlungen

Verwenden Sie Low-ESR-Kondensatoren am Ausgang, wie im Datenblatt angegeben, und platzieren Sie sie nahe an den Regler-Pins. Bei Lasten mit erheblicher Stromaufnahme befestigen Sie die TO-220-Fahne an einem Kühlkörper oder einer thermisch leitfähigen Leiterplattenfläche und sorgen Sie für ausreichende Belüftung. Überprüfen Sie den Eingangsspannungsspielraum, um die erforderliche Dropout-Reserve unter ungünstigsten Bedingungen aufrechtzuerhalten.
