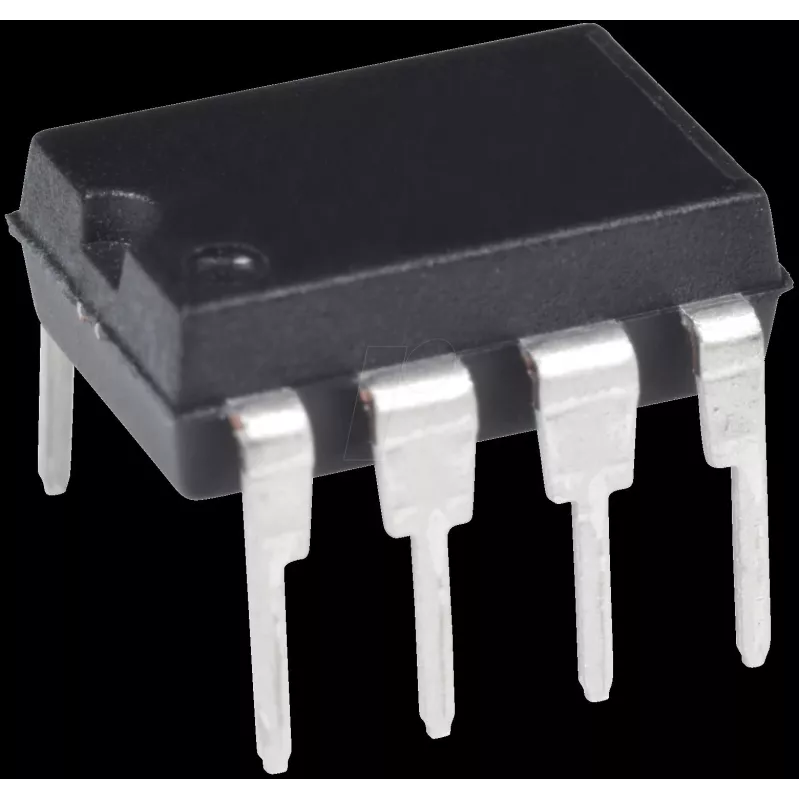

Operationsverstärker Texas Instruments OPA134PA — Einzelkanal, 8 MHz Bandbreite, THD 0,00008 %

Der Texas Instruments OPA134PA ist ein einkanaliger Operationsverstärker mit 8 MHz Bandbreite und außergewöhnlich niedrigem Gesamtklirrfaktor (THD 0,00008 %). Entwickelt für hochpräzise Audio- und analoge Signalaufbereitung, bietet dieser FET-Eingangs-Operationsverstärker einen großen Ausgangsspannungshub und eine starke Ausgangstreiberfähigkeit, während er bei Verstärkung Eins stabil bleibt. Das Bauteil eignet sich für PCB-basierte Anwendungen, bei denen kompakte Gehäuseabmessungen und ein zuverlässiges Gleichstromverhalten erforderlich sind.

Vorteile

Der OPA134PA kombiniert extrem niedrige Verzerrung und geringes Rauschen mit einer echten FET-Eingangsstufe, die einen niedrigen Eingangsruhestrom und eine hervorragende Gleichtaktunterdrückung beibehält. Der Verstärker liefert eine hohe Leerlaufverstärkung und einen weiten Versorgungsspannungsbereich und ermöglicht den Betrieb von ±2,5 V bis ±18 V. Zudem bietet er stabiles dynamisches Verhalten bei verschiedenen Lasten, einschließlich kapazitiver Lasten. Sein großer Ausgangsspannungshub bis auf etwa 1 V an die Versorgungsschienen erhöht den Headroom für Audioschaltungen und Präzisionsaufbereitungsaufgaben.

Geeignet für

• High-Fidelity-Audiovorverstärker und Kopfhörertreiber
• Aktive Filter und Equalizer
• Präzisionsmessungen und Sensorsignalkonditionierung
• Rauscharme Instrumentierungs- und Pufferstufen
• Platzsparende PCB-Designs, die ein 8-poliges SMD-Gehäuse erfordern

Wichtige Spezifikationen

• Topologie: Einkanal-Operationsverstärker mit echter FET-Eingangsstufe
• Bandbreite: 8 MHz (Kleinsignal)
• Gesamtklirrfaktor (THD): 0,00008 %
• Rauschdichte: 8 nV/√Hz
• Eingangsruhestrom: typisch im Pikoampere-Bereich (FET-Eingang)
• Anstiegsgeschwindigkeit: 20 V/µs
• Leerlaufverstärkung: hoch (ca. 120 dB an 600 Ω Last typisch)
• Ausgangsspannungshub: bis zu ~1 V von den Versorgungsschienen (erhöhter Headroom)
• Versorgungsspannungsbereich: ±2,5 V bis ±18 V
• Betriebstemperaturbereich: spezifiziert für –40 °C bis 85 °C

Verwendung

Verwenden Sie den OPA134PA in Standard-Einzel-Operationsverstärker-Topologien wie nichtinvertierenden oder invertierenden Verstärkern, aktiven Filterstufen, Puffern und Vorverstärkerschaltungen. Stellen Sie geeignete Versorgungsschienen innerhalb des spezifizierten Bereichs von ±2,5 V bis ±18 V bereit und sorgen Sie für eine korrekte Entkopplung nahe der Versorgungsanschlüsse, um Versorgungsrauschen zu minimieren. Konfigurieren Sie für Audio- und Präzisionsanwendungen die Rückkopplungs- und Eingangsnetzwerke so, dass die gewünschte Verstärkung erreicht wird, während das Bauteil innerhalb seines linearen Ausgangsspannungshubs bleibt. Der Verstärker ist bei Verstärkung Eins stabil und kann daher ohne zusätzliche Kompensation als Puffer eingesetzt werden. Erdungs- und Layoutpraktiken, die die Eingangskapazität minimieren und kurze Eingangsleiterbahnen gewährleisten, verbessern das Rausch- und Stabilitätsverhalten.

Empfehlungen

Verwenden Sie für beste Audiotreue und geringe Verzerrungen enge, rauscharme passive Bauteile für die Rückkopplungsnetzwerke, platzieren Sie Netzentkopplungskondensatoren nahe an den Versorgungsanschlüssen und vermeiden Sie es, schwere kapazitive Lasten direkt ohne einen kleinen Serienwiderstand am Ausgang anzusteuern. Halten Sie beim PCB-Design die Eingangsleiterbahnen kurz und stellen Sie eine durchgehende Massefläche bereit, um die rauscharmen Eigenschaften des OPA134PA zu erhalten.
