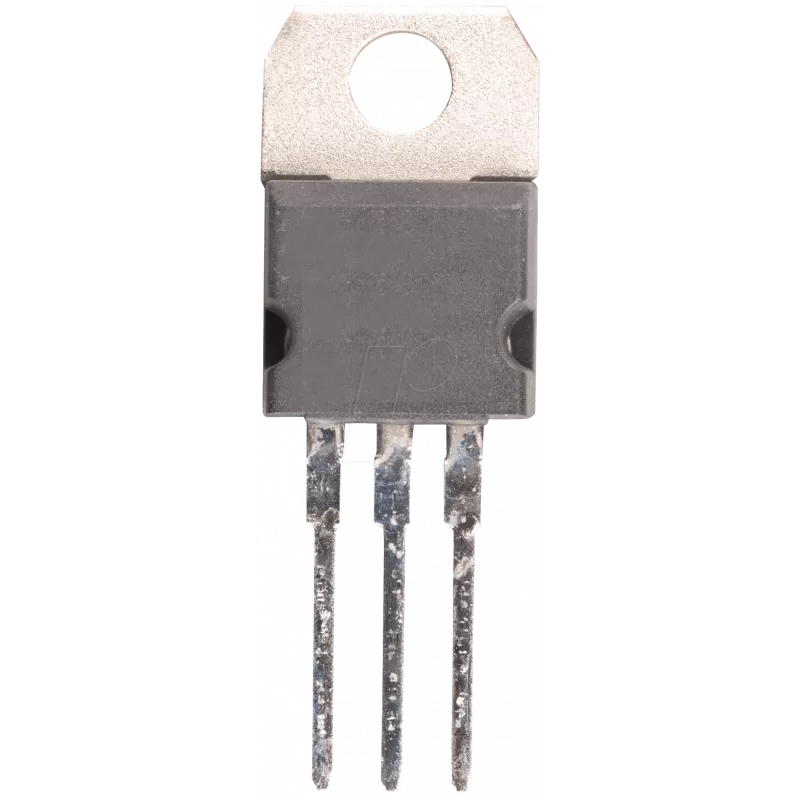

LDO-Regler Texas Instruments LM1085 IT5.0 — feste 5 V, TO-220-Gehäuse

Der Texas Instruments LM1085 IT5.0 ist ein fest eingestellter 5-V-Low-Dropout-(LDO)-Linearspannungsregler, der in einem TO-220-Durchsteckgehäuse geliefert wird. Er ist dafür ausgelegt, eine stabile 5-V-Ausgangsspannung mit niedriger Dropout-Spannung zu liefern, und eignet sich für die Regelung auf Platinenebene, bei der thermische Eigenschaften und einfache Montage wichtig sind. Das Bauteil enthält eine interne Schaltung, die für Ausgangsstabilität und Schutzfunktionen sorgt, wie sie für moderne Linearregler typisch sind, und lässt sich dennoch einfach in Stromversorgungsdesigns für Elektronik, eingebettete Systeme und Verbrauchergeräte integrieren.

Vorteile

Der LM1085 IT5.0 bietet eine niedrige Dropout-Spannung, die eine Regelung mit kleinen Eingangs-Ausgangs-Differenzen ermöglicht und so die Effizienz in vielen 5-V-Anwendungen verbessert. Das TO-220-Gehäuse sorgt für eine effektive Wärmeableitung und unkomplizierte Montage auf Durchsteckplatinen. Der feste 5-V-Ausgang vereinfacht das Design, da keine externen Einstellwiderstände erforderlich sind, und die integrierten Schutzfunktionen unterstützen einen zuverlässigen Betrieb unter wechselnden Last- und Temperaturbedingungen.

Geeignet für

• 5-V-Stromversorgungsschienen für Mikrocontroller und digitale Logik auf Platinenebene
• Eingebettete Systeme und kleine Einplatinencomputer, die eine geregelte Versorgung benötigen
• Stromversorgungen für Sensoren, Aktoren und Peripheriegeräte
• Reparatur oder Nachrüstung von Geräten, bei denen ein TO-220-Linearregler passend ist

Wichtige Spezifikationen

• Ausgangsspannung: feste 5 V
• Gehäusetyp: TO-220, Durchsteckmontage
• Gerätetyp: Low-Dropout-(LDO)-Linearregler
• Typischer Niedrig-Dropout-Betrieb, geeignet für kleine Eingangs-Ausgangs-Differenzen
• Integrierte Schutz- und Stabilitätsfunktionen für zuverlässigen Ausgang

Verwendung

Montieren Sie den LM1085 IT5.0 auf einer Platine unter Verwendung der TO-220-Befestigungslöcher oder eines kompatiblen Kühlkörpers für eine verbesserte Wärmeableitung, wenn er bei höheren Strömen betrieben wird. Verbinden Sie die Eingangsversorgung mit dem Reglereingangspin, den geregelten 5-V-Ausgang mit der Last und die gemeinsame Masse mit der Schaltungsmasse. Fügen Sie Eingangs- und Ausgangskondensatoren gemäß den Empfehlungen im Datenblatt des Bauteils hinzu, um die Stabilität zu gewährleisten; platzieren Sie die Kondensatoren nahe an den Reglerpins und wählen Sie Werte und Typen, die den Herstellerrichtlinien entsprechen. Achten Sie auf die richtige Polarität und stellen Sie sicher, dass die Eingangsspannung über dem für die Regelung erforderlichen Minimum bleibt und gleichzeitig die maximale Nennspannung des Bauteils nicht überschreitet.

Empfehlungen

Für eine zuverlässige Leistung verwenden Sie Low-ESR-Kondensatoren am Ausgang, wie von Texas Instruments empfohlen, montieren Sie das TO-220-Gehäuse auf einem ausreichenden Kühlkörper, wenn Sie einen erheblichen Laststrom entnehmen, und überprüfen Sie die thermischen Grenzwerte in Ihrer Anwendung. Halten Sie die Verkabelung kurz und sorgen Sie für ausreichende Belüftung, um eine stabile 5-V-Regelung unter wechselnden Umgebungs- und Lastbedingungen zu gewährleisten.
