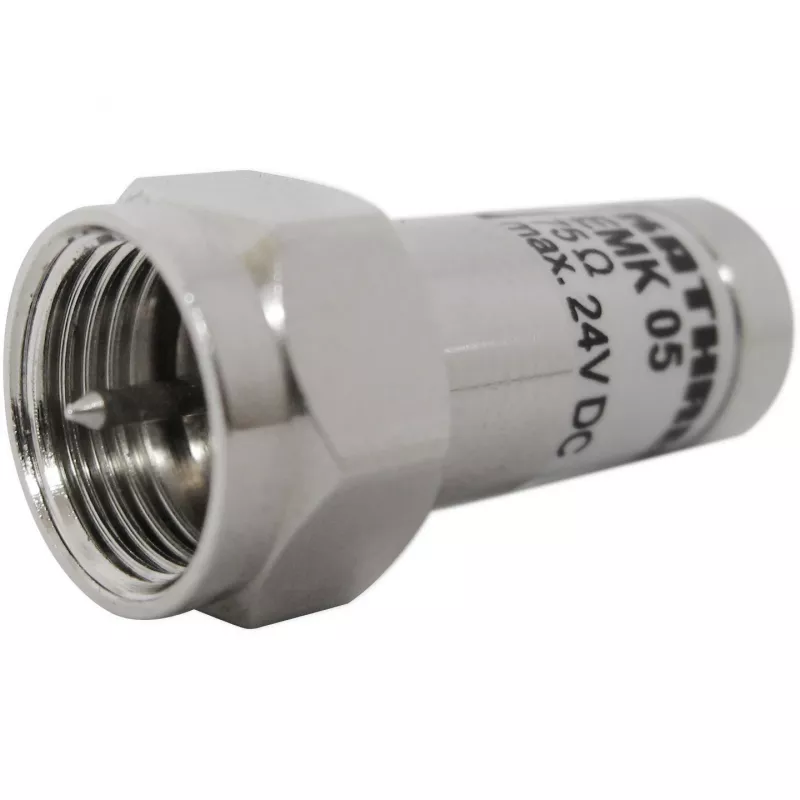

Koaxial-Steckverbinder F-Typ Kathrein EMK 05

Der Kathrein EMK 05 ist ein F-Typ-Koaxial-Abschlusswiderstand mit integriertem DC-Blocker, konzipiert für 75-Ω-Satelliten-ZF-Verteilung und allgemeine Koaxialsysteme. Er bietet einen Schirmungsfaktor von mehr als 85 dB und erfüllt die Schirmklasse A, um Interferenzen zu minimieren und die Signalintegrität über den Frequenzbereich von 5–3000 MHz aufrechtzuerhalten. Das Produkt wird als einzelner männlicher F-Typ-Steckverbinder geliefert und ist dafür vorgesehen, Gleichstrompfade zu blockieren, während die Systemimpedanz angepasst wird.

Vorteile

Der EMK 05 kombiniert Abschluss- und DC-Blockierfunktionen in einem kompakten männlichen F-Typ-Steckverbinder und reduziert so die Anzahl der Komponenten in Verteilnetzen. Sein hoher Schirmungsfaktor (>85 dB) und die Konstruktion gemäß Schirmklasse A begrenzen das Eindringen und Austreten unerwünschter Signale. Die 75-Ω-Impedanz und der breite Frequenzbereich (5–3000 MHz) machen ihn kompatibel mit Standard-Satelliten-ZF und einer Vielzahl von Audio-/Video-Koaxialanwendungen.

Geeignet für

Technische Daten

Anwendung

Befestigen Sie den männlichen F-Typ EMK 05 an der weiblichen F-Buchse des Koaxialkabels oder Geräteanschlusses, der einen Abschluss und DC-Trennung benötigt. Achten Sie auf eine saubere, verschraubte Verbindung und ziehen Sie sie von Hand oder mit einem geeigneten Drehmomentwerkzeug fest, sofern in den Installationsrichtlinien angegeben. Der integrierte DC-Blocker verhindert den Gleichstromfluss, während der Widerstand den erforderlichen Abschluss bietet, um die 75-Ω-Systemanpassung aufrechtzuerhalten.

Empfehlungen

Verwenden Sie den EMK 05 dort, wo Gleichstrom blockiert werden muss – beispielsweise zur Isolierung von älteren, stromführenden Geräten von passiven nachgeschalteten Komponenten. Überprüfen Sie die mechanische Passform und stellen Sie sicher, dass die Systemkomponenten einen 75-Ω-Abschluss erwarten. Legen Sie keine Gleichstromversorgung über den abgeschlossenen Anschluss an; sollte Gleichstromdurchgang erforderlich sein, wählen Sie einen geeigneten, nicht blockierenden Abschlusswiderstand.
