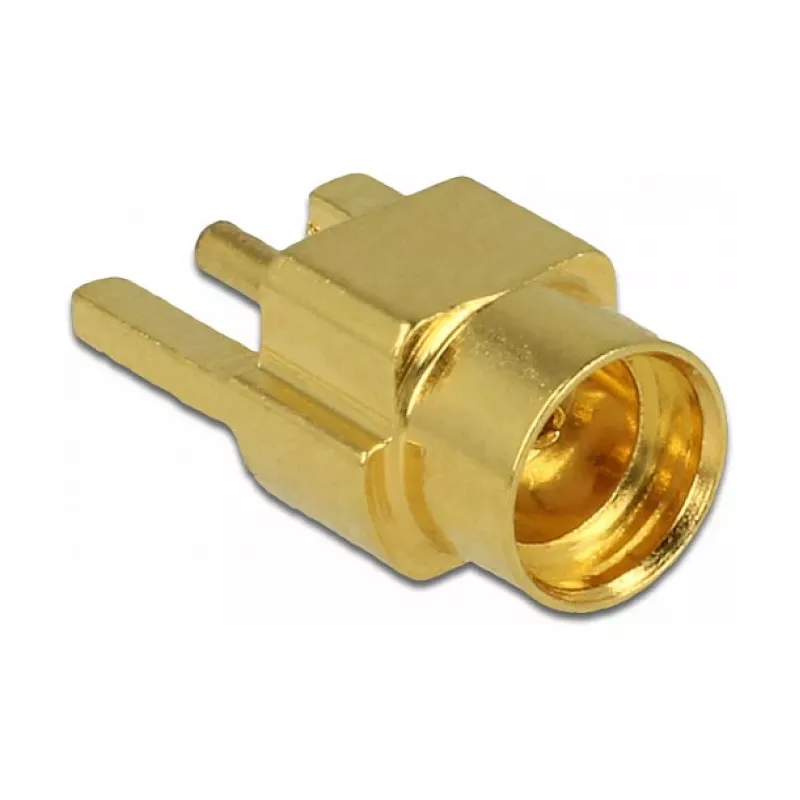

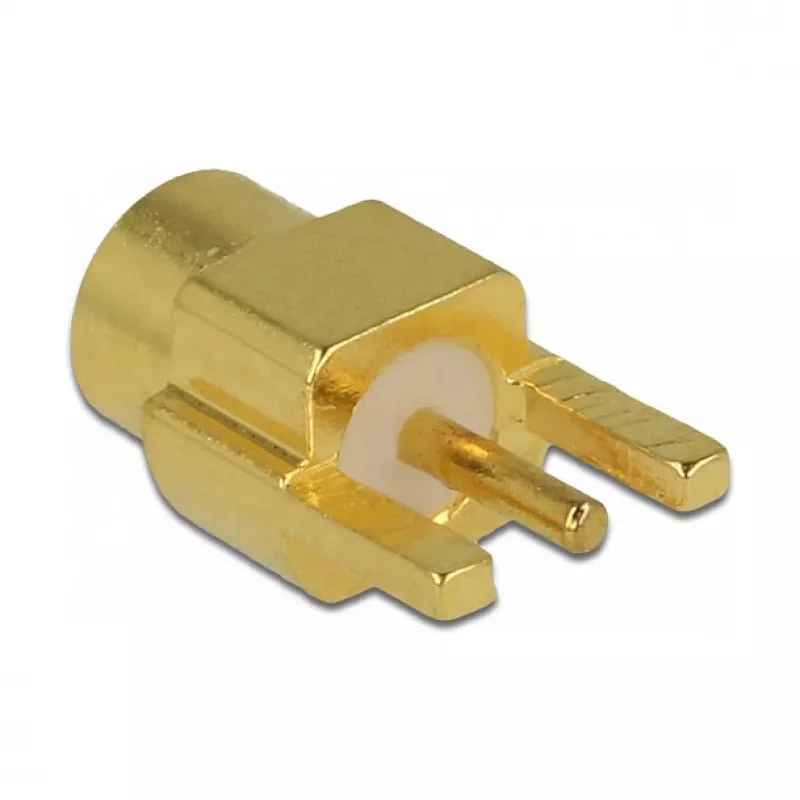

Koaxialer Steckverbinder DeLOCK 65847 MMCX 50 Ω

Der DELOCK 65847 MMCX 50 Ω Koaxial-Steckverbinder ist ein kompaktes, einteiliges Bauteil für zuverlässige HF-Signalübertragung über einen weiten Frequenzbereich. Mit vergoldeten Kontakten und geringen Abmessungen eignet sich dieser MMCX-Steckverbinder für Installationen mit beengten Platzverhältnissen und gewährleistet stabile elektrische Leistung von DC bis 6 GHz. Einzeln verpackt im Polybeutel, ist der Steckverbinder für die einfache Integration in kundenspezifische Kabelkonfektionen, Testgeräte und kompakte HF-Geräte vorgesehen.

Vorteile

Der MMCX-Steckverbinder bietet eine gleichbleibende Impedanz von 50 Ohm und unterstützt Frequenzen bis 6000 MHz, was den Einsatz in Hochfrequenzanwendungen ermöglicht. Vergoldete Kontakte reduzieren den Kontaktwiderstand und bieten verbesserte Korrosionsbeständigkeit für langfristige elektrische Stabilität. Seine kompakten Abmessungen (ca. 7,5 mm × 4,5 mm × 3,4 mm) machen ihn geeignet für enge Einbauräume und leichte Baugruppen. Das Produkt wird als Einzelstück geliefert, was die Auswahl für kleine Projekte und Reparaturen vereinfacht.

Geeignet für

• HF- und Mikrowellen-Testgeräte
• Drahtlose Kommunikationsmodule und Transceiver
• Interne Verkabelung in kompakten Geräten (GPS, IoT, Handhelds)
• Kundenspezifische Kabelkonfektionen und Prototypenaufbauten

Technische Daten

• Steckverbindertyp: MMCX koaxial
• Impedanz: 50 Ω
• Frequenzbereich: 0–6000 MHz
• Kontaktbeschichtung: vergoldete Kontakte
• Abmessungen (B × T × H): ca. 7,5 mm × 4,5 mm × 3,4 mm
• Verpackung: Einzelstück im Polybeutel

Verwendung

Bereiten Sie das Koaxialkabel gemäß den Standard-MCX-Konfektionspraktiken vor und stellen Sie sicher, dass der Mittelleiter und die Schirmung korrekt für eine 50-Ohm-Verbindung abgeschlossen sind. Setzen Sie den Steckverbinder entsprechend der mechanischen Montagemethode des Herstellers auf das Kabel auf und befestigen Sie ihn, wobei Sie darauf achten, die vergoldeten Kontaktflächen nicht zu beschädigen. Richten Sie den Steckverbinder beim Einbau in Geräte auf die passende MMCX-Buchse aus und drücken Sie ihn fest, bis die Snap-In-Verriegelung spürbar ist. Überprüfen Sie nach der Installation Durchgang und Rückflussdämpfung mit geeigneten Prüfgeräten.

Empfehlungen

Behandeln Sie die vergoldeten Kontakte mit Vorsicht, um Kratzer oder Verunreinigungen zu vermeiden. Verwenden Sie kompatible 50-Ohm-Kabel und passende Gegenstecker und führen Sie regelmäßige Inspektionen in Umgebungen durch, die Staub oder Feuchtigkeit ausgesetzt sind. Bestätigen Sie bei kritischen HF-Messungen die Integrität des Steckverbinders mit einem Netzwerkanalysator, um die erwartete Leistung bis 6 GHz sicherzustellen.
