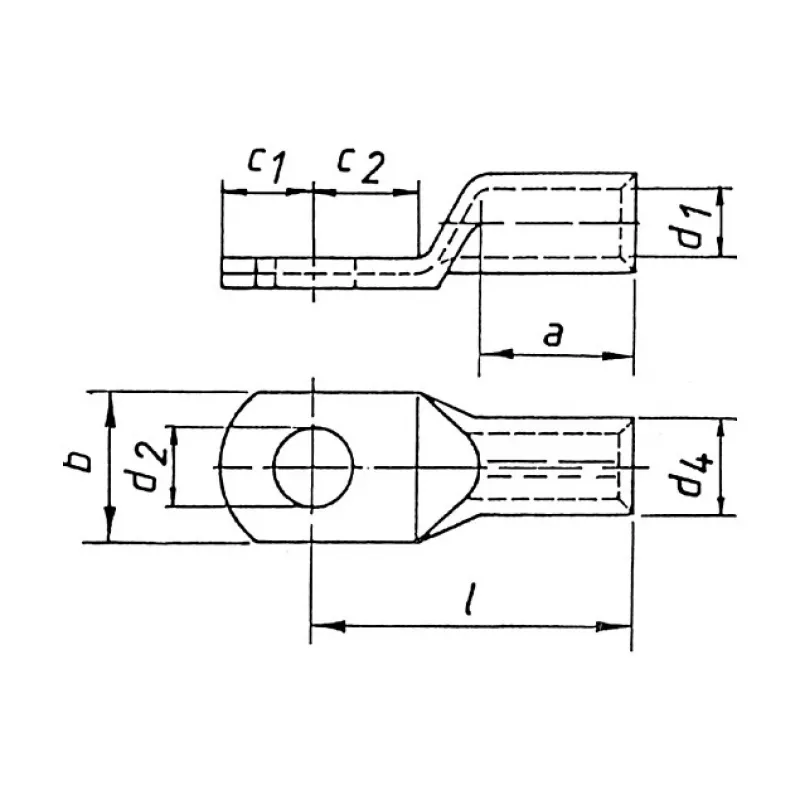

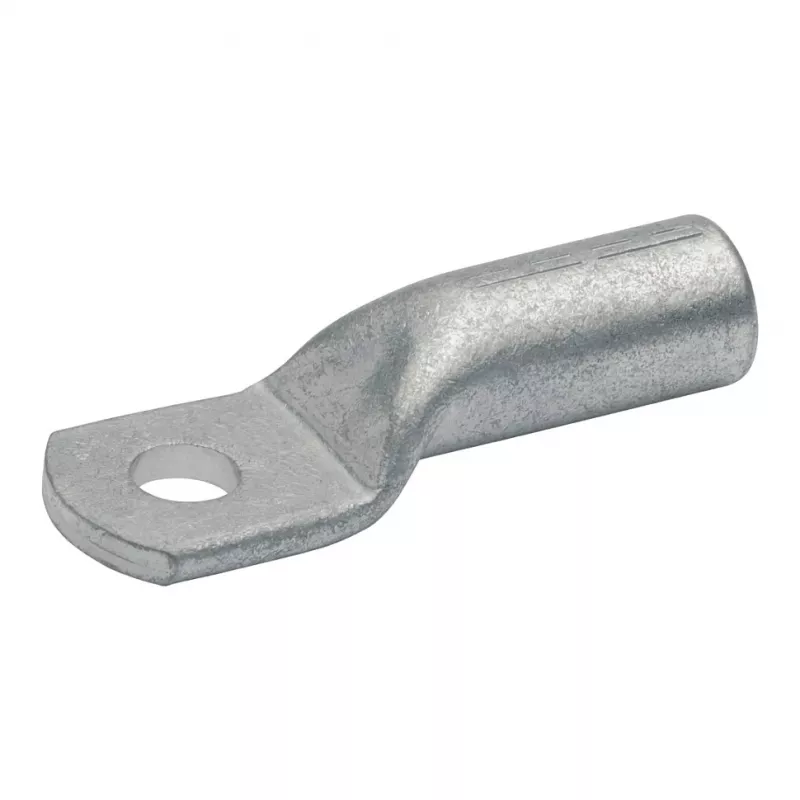

GUSTAV KLAUKE GMBH KLAU Kabelschuh 106R12 50 mm² M12 DIN 46235

Hochstromverbindungen erfordern Zuverlässigkeit unter extremen Bedingungen. Der KLAU Kabelschuh 106R12 ist für sichere, widerstandsarme Verbindungen an 50 mm² Kupferleitern nach DIN 46235 ausgelegt. Seine elektrolytisch verzinnte Kupferkonstruktion gewährleistet hervorragende Leitfähigkeit und Korrosionsbeständigkeit und eignet sich ideal für Energieverteilung, Erdung und industrielle Anwendungen.

Für wen ist er geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die zuverlässige Crimpverbindungen für Mittelspannungssysteme bis 1000 V benötigen. Geeignet für Schaltanlagen, Transformatoren und schwere Maschinen, bei denen Vibrationen und thermische Wechselbelastungen auftreten.

Hauptmerkmale

• Für 50 mm² Kupferleiter mit M12-Bolzenloch (13 mm Durchmesser)
• Hergestellt aus nahtlosem Elektrolytkupfer, elektrolytisch verzinnt für Korrosionsschutz
• Angefaste Kabeleinführung erleichtert das Einführen des Kabels und reduziert Litzenbeschädigungen
• Inspektionsloch zur Überprüfung der vollständigen Leitereinführung vor dem Crimpen
• Betriebstemperaturbereich: -55 °C bis +150 °C, nicht brennbar

Technische Daten

• Leiterquerschnitt: 50 mm²
• Bolzengröße: M12 (Lochdurchmesser: 13 mm)
• Norm: DIN 46235
• Material: Elektrolytkupfer (E-Cu), elektrolytisch verzinnt
• Anschlussart: Crimp / Pressverbindung
• Spannungsklasse: Bis 1000 V
• RoHS-konform: Ja
• Farbe: Silber (verzinnt)

Tipps

Verwenden Sie ein hydraulisches oder mechanisches Crimpwerkzeug mit geeigneten Backen für 50 mm² Kabelschuhe. Stellen Sie sicher, dass der Leiter vollständig eingeführt ist, bis er durch das Inspektionsloch sichtbar ist, und crimpen Sie dann an den markierten Positionen. Für Außen- oder raue Umgebungen bietet die verzinnte Oberfläche langfristigen Schutz vor Oxidation.
