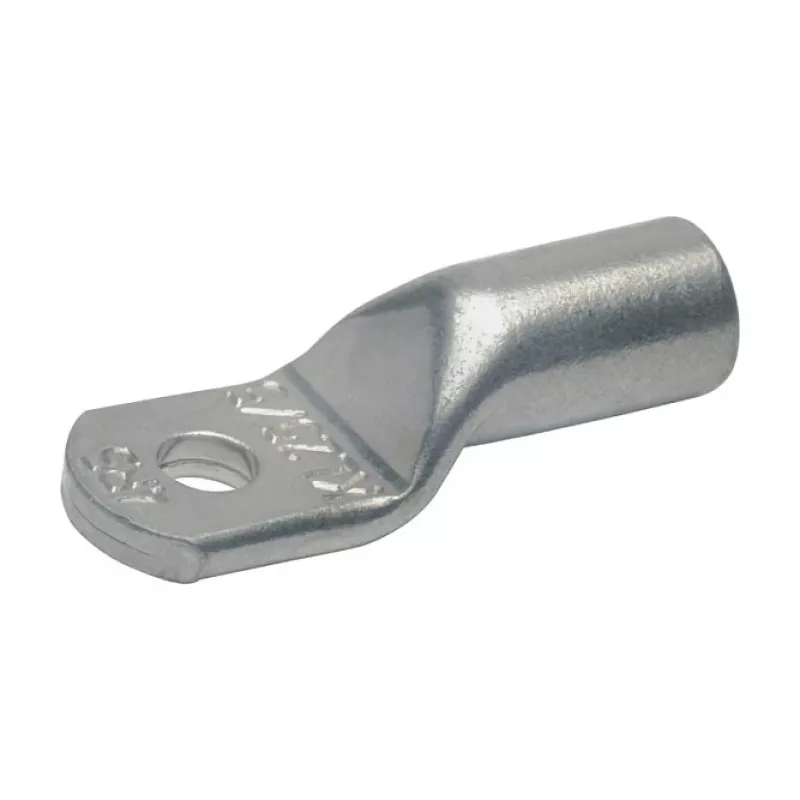

KLAU Kupferrohr-Kabelschuh 12R10 240 mm² M10, verzinnt, DIN 46235

Sichern Sie hochstromführende Verbindungen in industriellen und Energieanwendungen mit dem KLAU Kupferrohr-Kabelschuh 12R10. Dieser verzinnte Kupferkabelschuh ist für Leiter mit 240 mm² und M10-Schrauben ausgelegt und bietet einen zuverlässigen, widerstandsarmen Abschluss, der Vibrationen, Temperaturwechseln und rauen Umgebungen standhält. Das Sechskant-Crimpdesign gewährleistet eine gasdichte Verbindung, während das Prüfloch eine visuelle Kontrolle der vollständigen Leitereinführung ermöglicht.

Für wen ist er geeignet

Dieser Kabelschuh ist ideal für Elektriker, Schaltschrankbauer und Wartungstechniker, die an Stromverteilung, Schaltanlagen, Motoranschlüssen und Erdungssystemen arbeiten. Er eignet sich für massive, mehrdrähtige und feindrähtige Kupferleiter bis 240 mm² und ist sowohl für Neuinstallationen als auch für Nachrüstungen vielseitig einsetzbar.

Hauptmerkmale

• Hochleitfähiges Elektrolytkupfer (E-Cu) mit Verzinnung für Korrosionsbeständigkeit
• Sechskant-Crimp-Profil gewährleistet gleichmäßige Verdichtung und optimalen elektrischen Kontakt
• Prüfloch zur einfachen Kontrolle der Einführtiefe des Leiters
• Entspricht DIN 46235 für Maß- und Leistungsnormen
• Weiter Betriebstemperaturbereich von -55 °C bis +150 °C
• RoHS-konform, geeignet für umweltsensible Projekte

Technische Daten

• Leiterquerschnitt: 240 mm²
• Schraublochgröße: M10 (10,5 mm Durchmesser)
• Gesamtlänge: 90 mm
• Laschenbreite: 32 mm
• Rohraußendurchmesser: 22 mm
• Material: Elektrolytkupfer, verzinnt
• Cr improv-Typ: Sechskant
• Geeignete Leiterklassen: 1, 2, 5, 6 (massiv, mehrdrähtig, feindrähtig)
• Nennspannung: Bis 1000 V (unisoliert)

Tipps

Verwenden Sie immer ein kalibriertes Sechskant-Crimpwerkzeug, das zur Kabelschuhgröße passt, um die angegebene Auszugsfestigkeit zu erreichen. Kontrollieren Sie nach dem Crimpen das Prüfloch, um sicherzustellen, dass der Leiter vollständig eingeführt ist. Für Außen- oder korrosive Umgebungen empfehlen wir, zusätzlich Schrumpfschlauch über den Schaft zu ziehen, um einen zusätzlichen Schutz zu bieten.
