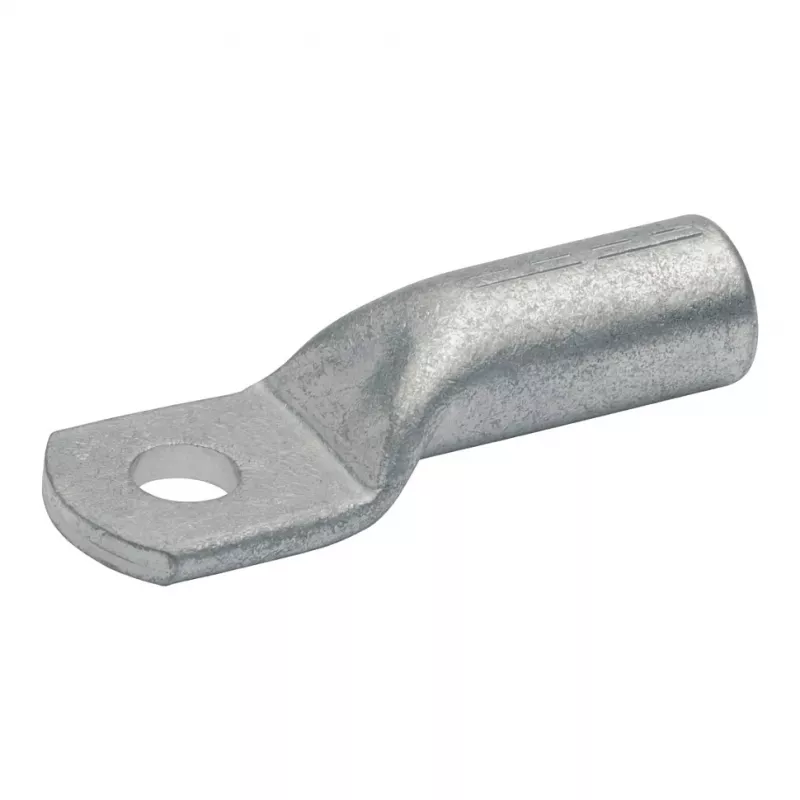

Klauke 110R12 Kabelschuh für Rohrkabelschuhe 150mm² M12 Ringkabelschuh, verzinntes Kupfer

In der Welt industrieller Elektroinstallationen sind sichere und zuverlässige Verbindungen unerlässlich. Ob Sie als Schaltanlagenmonteur in einer Schaltschrankfabrik arbeiten, als Wartungselektriker in einem Stromverteilungswerk oder als Installateur an Hochstrom-Sammelschienensystemen – der Klauke 110R12 Presskabelschuh gewährleistet, dass jeder Anschluss den höchsten Anforderungen an Sicherheit und Leistung entspricht. Dieser Kabelschuh der Serie 110R ist für eine dauerhafte, widerstandsarme Verbindung von 150 mm² Kupferleitern ausgelegt, mit einer Bolzenbohrung für M12-Gewindebolzen. Wenn Sie eine Verbindung benötigen, die bis zu 1000 Volt aushält und rauen Industrieumgebungen standhält, ist dieser galvanisch verzinnte Elektrolytkupfer-Kabelschuh die Komponente, der Sie vertrauen können.

Technische Daten

• Material: Hochreines Elektrolytkupfer (E-Cu F25, >99,9 % Kupfer)
• Oberfläche: Galvanisch verzinnt für hervorragende Korrosionsbeständigkeit
• Leiterquerschnitt: 150 mm² (geeignet für feindrähtige, feinstdrähtige und massive Kupferleiter, Klassen 2, 5 und 6)
• Bolzenlochdurchmesser: 13 mm, für M12-Bolzen
• Verbindungsmethode: Pressverbindung (Crimpen) mit geeigneten Pressbacken
• Design: Nahtlose Rohrhülse mit Sichtloch für schnelle Qualitätskontrollen
• Empfohlene Pressungen: 4 Einpressungen für optimale mechanische und elektrische Festigkeit
• Normenkonformität: DIN 46235
• Betriebstemperaturbereich: -50 °C bis +150 °C

Warum dieser Kabelschuh?

Dieser Kabelschuh wird von Gustav Klauke GmbH hergestellt, einem Unternehmen, das für seine präzisionsgefertigten Kabelzubehörteile und Presswerkzeuge bekannt ist. Die Verwendung von reinem Elektrolytkupfer mit >99,9 % Leitfähigkeit gewährleistet minimalen Widerstand und eine hervorragende Stromtragfähigkeit. Die Verzinnung schützt das Kupfer nicht nur vor Oxidation, sondern sorgt auch für eine stabile Kontaktfläche, selbst bei Feuchtigkeit oder aggressiven Atmosphären. Die Hülse ist für eine nahtlose, gasdichte Pressung ausgelegt, und das Sichtloch ermöglicht die visuelle Kontrolle, dass der Leiter vor dem Pressen vollständig eingeführt ist. Im Vergleich zu generischen Kabelschuhen liefert dieser 110R12 konsistente Ergebnisse mit Klauke-Presswerkzeugen und -Backen und gibt Installateuren die Sicherheit, dass jede Verbindung strenge elektrische Prüfungen besteht.

Ideale Anwendungsfälle

• Stromverteilungsschränke und Schaltanlagen
• Industrielle Steuerschränke und Motorsteuerzentren
• Sammelschienenverbindungen, bei denen ein Ringkabelschuh erforderlich ist
• Hochstromverkabelung in Fertigungsanlagen und Versorgungsunternehmen
• Wartung und Reparatur schwerer elektrischer Geräte

Gut zu wissen

Stimmen Sie die Kabelschuhgröße immer exakt auf den Leiterquerschnitt ab und verwenden Sie die empfohlene Pressbacke für 150 mm². Die Bolzenbohrung hat einen Durchmesser von 13 mm und passt für M12-Bolzen oder -Gewindestangen. Dieser Kabelschuh ist nur für Kupferleiter geeignet – nicht für Aluminiumleiter verwenden. Bei der Installation den Leiter auf Hülsenlänge abisolieren, vollständig durch das Sichtloch einführen und dann mit vier gleichmäßig verteilten Einpressungen verpressen. Für maximale Leistung ein hydraulisches Presswerkzeug mit auswechselbaren Backen verwenden. Jedes Stück wird einzeln verkauft (EAN 4012078056137), und die Kennzeichnung auf der Hülse zeigt den Querschnitt für die Rückverfolgbarkeit.
