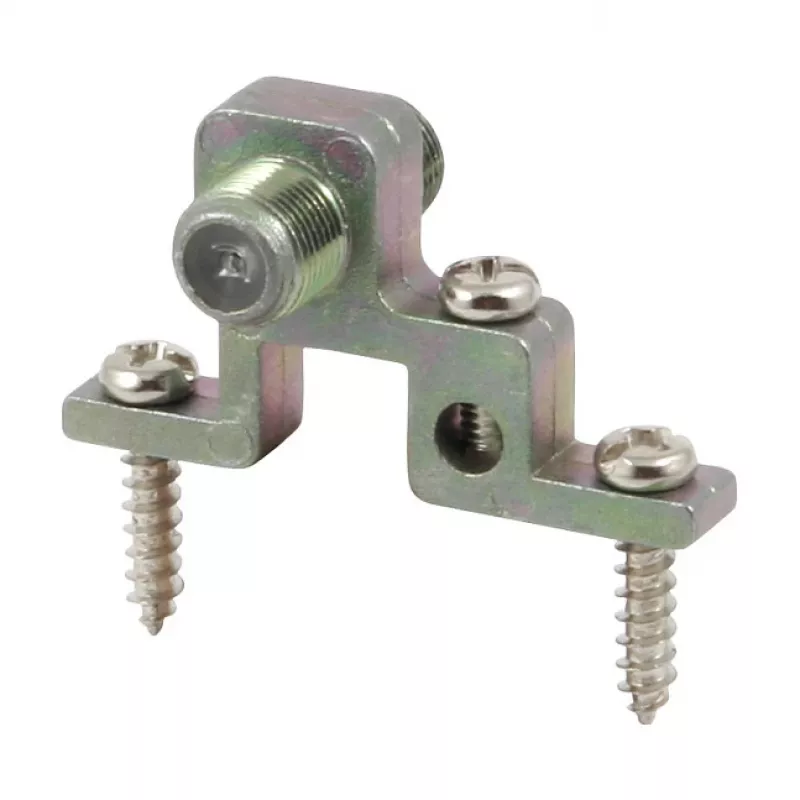

Kathrein EMU 21 F-Erdungsblock 1-fach

Mit einer Schirmdämpfung von über 100 dB und einer Stoßstromfestigkeit von 2,5 kA (8/20 µs) bietet der Kathrein EMU 21 F-Erdungsblock einen robusten Potenzialausgleich und Blitzschutz für Koaxialkabelstrecken in Satelliten- und Breitbandanlagen.

Überblick

Der EMU 21 ist ein einportiger F-Erdungsblock, der entwickelt wurde, um Stoßströme sicher zur Erde abzuleiten und dabei die Signalintegrität über einen weiten Frequenzbereich von 5–2400 MHz zu erhalten. Sein Druckguss-Zinkgehäuse und die Schraubklemme für Leiter bis 6 mm² gewährleisten eine dauerhafte, niederohmige Verbindung sowohl im Innen- als auch im Außenbereich.

Besondere Merkmale

• Hohe Stoßstromfestigkeit: 2,5 kA (8/20 µs) für zuverlässigen Blitzschutz.
• Breitbandleistung: 5–2400 MHz mit Einfügedämpfung unter 0,5 dB und Rückflussdämpfung besser als 18 dB.
• DC-Durchlass ermöglicht die Fernspeisung von LNBs und Leitungsverstärkern.
• Robustes Druckguss-Zinkgehäuse mit Schraubbefestigung für eine sichere Montage.
• 75-Ohm-Impedanz passt zu standardmäßigen Koaxialsystemen.

Technische Details

• Produkttyp: F-Erdungsblock, 1-fach
• Anschluss: F-Buchse (Eingang/Ausgang)
• Frequenzbereich: 5 – 2400 MHz
• Impedanz: 75 Ohm
• DC-Durchlass: Ja
• Schirmdämpfung: > 100 dB
• Einfügedämpfung: < 0,5 dB
• Rückflussdämpfung: > 18 dB
• Erdungsanschluss: Schraubklemme, bis 6 mm² Leiter
• Befestigung: Schraubbefestigung
• Gehäusematerial: Druckguss-Zink
• Betriebstemperatur: -20 bis +50 °C
• Stoßstromfestigkeit: 2,5 kA (8/20 µs)

Unser Fazit

Der Kathrein EMU 21 vereint hohe Stoßstromfestigkeit mit minimaler Signaldämpfung und ist damit eine zuverlässige Erdungslösung für professionelle Satelliten- und Kabelnetze, bei denen Schutz und Leistung gleichermaßen entscheidend sind.
