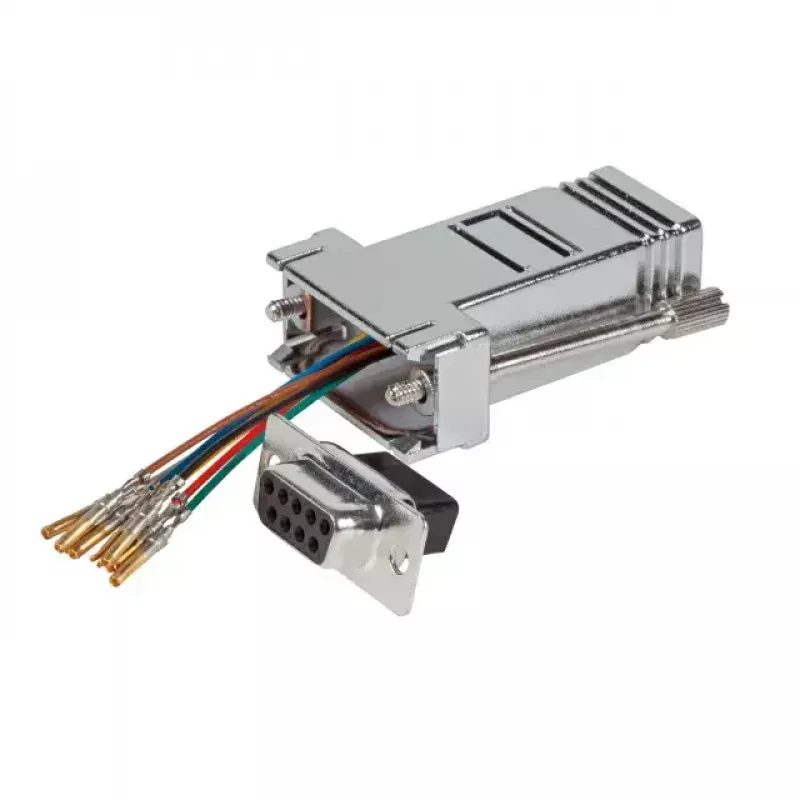

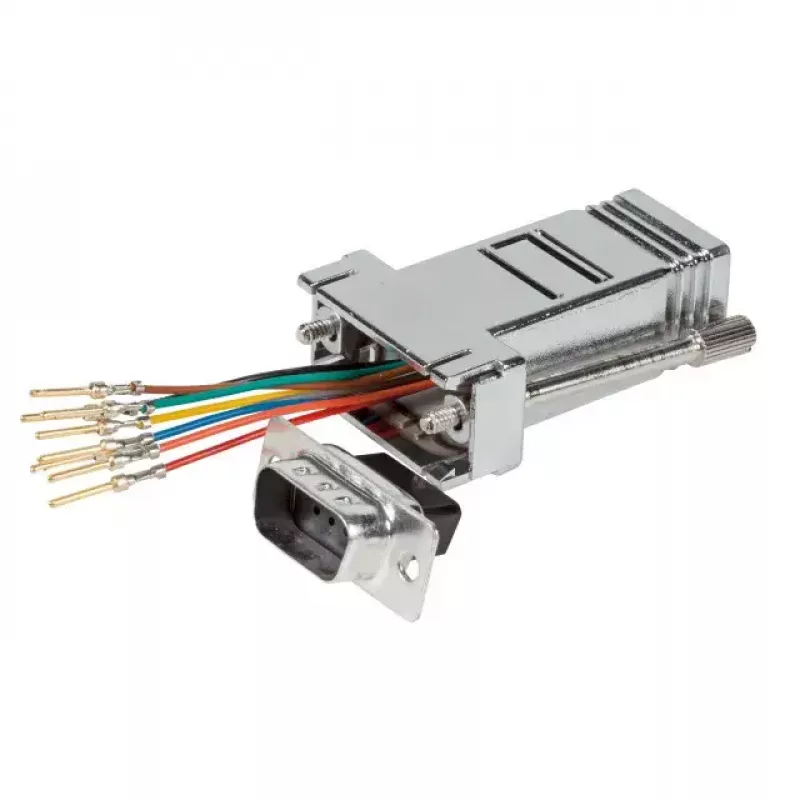

Kabeladapter EFB Elektronik ETM23067 — DB-09 auf RJ-45, grau

EFB Elektronik ETM23067 Kabeladapter DB-09 auf RJ-45 in Grau ist ein Adapter, der einen seriellen DB-09-Stecker (männlich oder weiblich) in einen RJ-45-Netzwerkstecker umwandelt. Der Adapter verfügt über ein metallisiertes Gehäuse und ein frei konfigurierbares Verdrahtungsschema, sodass er überall dort eingesetzt werden kann, wo eine DB-09-auf-RJ-45-Verbindung erforderlich ist.

Vorteile

Das metallisierte Gehäuse bietet verbesserte Abschirmung und mechanische Haltbarkeit. Die frei konfigurierbare Verdrahtung ermöglicht es Technikern, die Pins entsprechend den Anforderungen des Zielgeräts zu belegen. Das kompakte graue Formfaktor macht den Adapter einfach in engen Räumen zu installieren.

Geeignet für

• Anschluss von seriellen RS-232-Geräten an Geräte mit RJ-45-Konsolen- oder kundenspezifischer Verdrahtung
• Feldverdrahtung und Adapterkonfigurationen vor Ort
• Reparatur oder Änderung bestehender DB-09-auf-RJ-45-Verbindungen

Technische Daten

• Marke: EFB Elektronik
• Modell / MPN: ETM23067
• Anschluss 1: DB-09
• Anschluss 2: RJ-45
• Farbe: Grau
• GehäVerwendung: Metallisiert
• EAN: 4049759029531

Verwendung

Bestimmen Sie die erforderliche Pinbelegung für Ihre DB-09- und RJ-45-Endpunkte und verdrahten Sie den Adapter entsprechend, indem Sie geeignete Werkzeuge für sichere Anschlüsse verwenden. Überprüfen Sie nach der Verdrahtung die Durchgängigkeit und die korrekte Signalzuordnung mit einem Multimeter oder einem Loopback-Test, bevor Sie die Geräte einschalten. Montieren Sie den Adapter und stellen Sie sicher, dass das metallisierte Gehäuse ordnungsgemäß geerdet ist, falls eine Abschirmung erforderlich ist.

Empfehlungen

Verwenden Sie den ETM23067 in Niederspannungs-Seriellanwendungen und setzen Sie den Adapter keiner Feuchtigkeit oder übermäßiger mechanischer Belastung aus. Bestätigen Sie die Pinbelegung anhand der Gerätehandbücher, um Signalkonflikte oder Schäden zu vermeiden.
