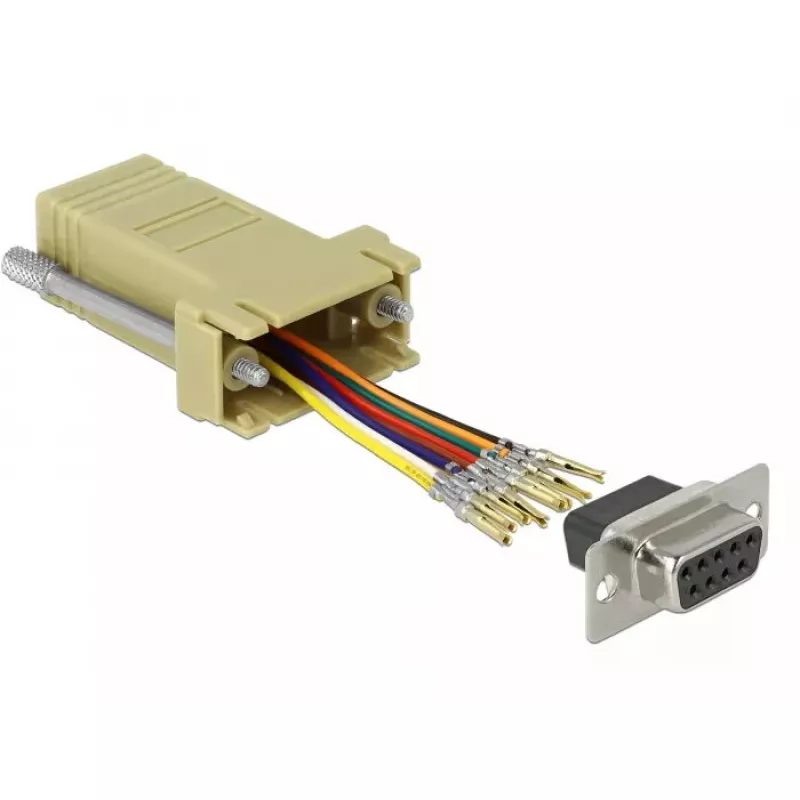

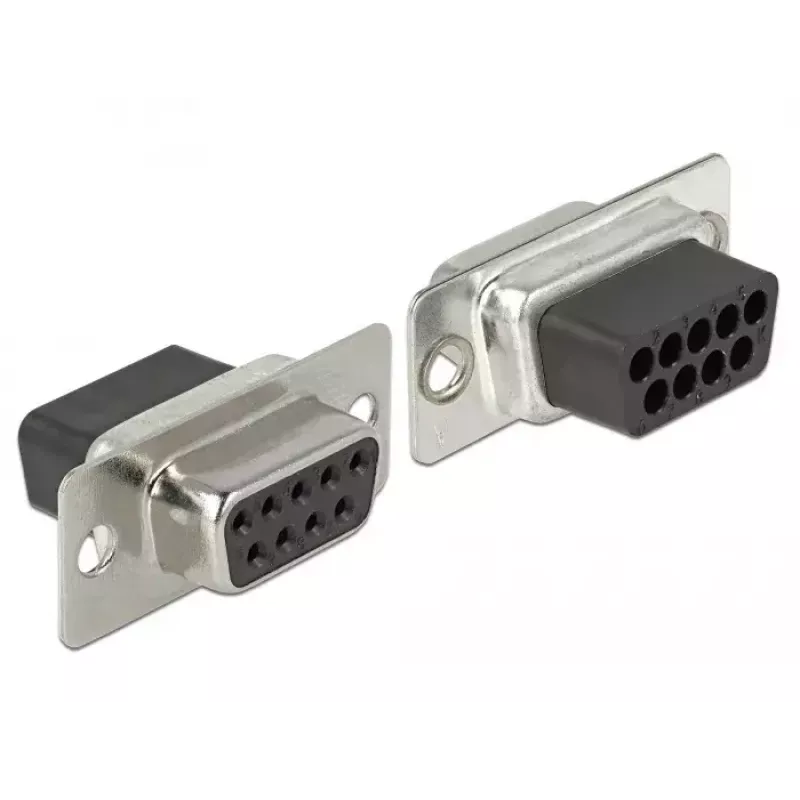

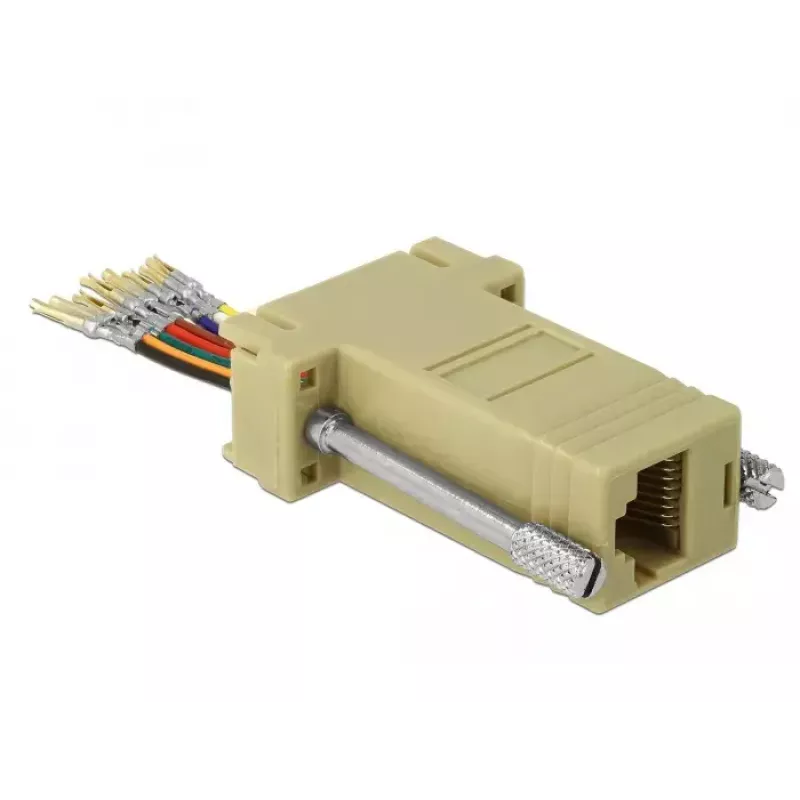

Kabel-Gender-Changer DeLOCK 66164

Der DeLOCK 66164 Kabel-Gender-Changer passt einen Sub-D 9-poligen Steckverbinder an eine RJ-45 Schnittstelle an und ermöglicht die Verlängerung einer seriellen Schnittstelle über ein Standard-Cat.5/5e/6 Kabel. Der Adapter verfügt über ein schwarzes, graues und Edelstahl-Design und bietet eine einfache Möglichkeit, Geräte mit unterschiedlichen Steckverbindertypen zu verbinden, wobei eine individuelle Pinbelegung durch die Verwendung des Netzwerkkabels möglich ist.

Vorteile

Dieser Adapter ermöglicht die flexible Führung serieller Signale über übliche Cat.5/5e/6 Kabel und unterstützt die individuelle Pinbelegung, indem die Kabeladern in die gewünschten Steckerbohrungen eingeführt werden. Das kompakte Design und die gemischte Materialausführung sorgen für einen zuverlässigen mechanischen Kontakt und eine einfache Installation ohne zusätzliches Werkzeug.

Geeignet für

• Verlängerung von RS-232 oder anderen seriellen Verbindungen über Cat.5/5e/6 Kabel
• Verbinden von Geräten mit Sub-D 9-poligem Stecker mit Geräten, die ein RJ-45 abgeschlossenes Kabel verwenden
• Feldverdrahtung mit kundenspezifischen Pinbelegungen

Technische Daten

• Steckverbinder 1: Sub-D 9-polig
• Steckverbinder 2: RJ-45
• Kompatibles Kabel: Cat.5/Cat.5e/Cat.6
• Produktfarbe: Schwarz, Grau, Edelstahl
• Marke: DELOCK, MPN: 66164, EAN: 4043619661640

Anwendung

Führen Sie die einzelnen Leiter eines Cat.5/5e/6 Kabels entsprechend der gewünschten Pinbelegung in die entsprechenden Bohrungen des RJ-45 Endes des Adapters ein und schieben Sie dann das Kabelende in das Gehäuse, bis es einrastet. Verbinden Sie die Sub-D 9-polige Seite mit dem entsprechenden seriellen Steckverbinder Ihres Geräts. Überprüfen Sie die Signalzuordnung und sichern Sie die Verbindungen, bevor Sie die angeschlossenen Geräte einschalten.

Empfehlungen

Verwenden Sie Twisted-Pair-Kabel der angegebenen Kategorien und überprüfen Sie die Pinbelegung vor der endgültigen Installation mit einem Multimeter oder Durchgangsprüfer, um Fehlverdrahtung zu vermeiden. Überschreiten Sie nicht den vorgesehenen Verwendungszweck für langsame serielle Signale und stellen Sie sicher, dass die Steckverbinder fest sitzen, um die Kontaktintegrität zu wahren.
