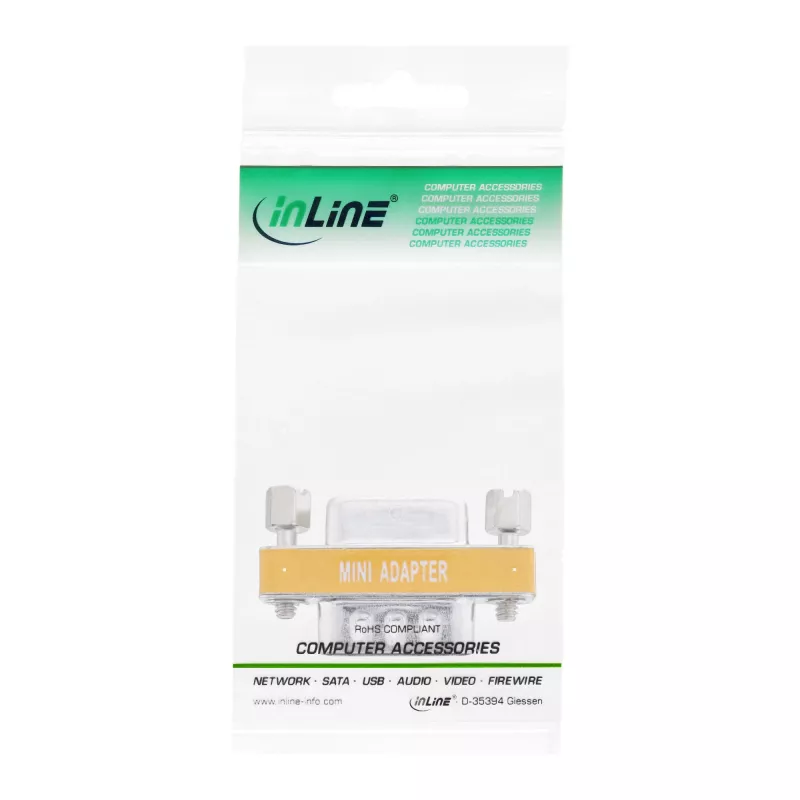

InLine Null-Modem-Adapter DB9 Pin Stecker / Buchse

Der InLine Null-Modem-Adapter DB9 Pin Stecker / Buchse ist ein serieller Inline-Adapter, der an ein vorhandenes serielles Kabel angeschlossen wird und eine serielle Punkt-zu-Punkt-Datenübertragung zwischen zwei PCs oder anderen RS-232-Geräten ermöglicht. Er bietet einen 9-poligen Sub-D-Buchsenanschluss auf der einen Seite und einen 9-poligen Sub-D-Stecker auf der anderen Seite, mit einer gekreuzten Pinbelegung zur Umsetzung der Null-Modem-Funktionalität.

Vorteile

Dieser Adapter realisiert die erforderliche Pin-Kreuzung in einem kompakten Inline-Formfaktor, sodass keine zusätzliche Verkabelung oder Konfiguration erforderlich ist. Er ist kompatibel mit Standard-DB9-Seriellkabeln und -geräten, leicht und einfach zu transportieren und behält die typische mechanische DB9-Verbindung mit Metallgehäuse für zuverlässigen Kontakt bei.

Geeignet für

• Direkte serielle Kommunikation zwischen zwei Computern (PC zu PC)
• Anschluss von seriellen Geräten wie Druckern, Messgeräten oder älteren Geräten, die eine Null-Modem-Verkabelung erfordern
• Einsatz im Feld oder in der Werkstatt, wenn eine schnelle Null-Modem-Verbindung ohne Neuverkabelung benötigt wird

Wichtige Spezifikationen

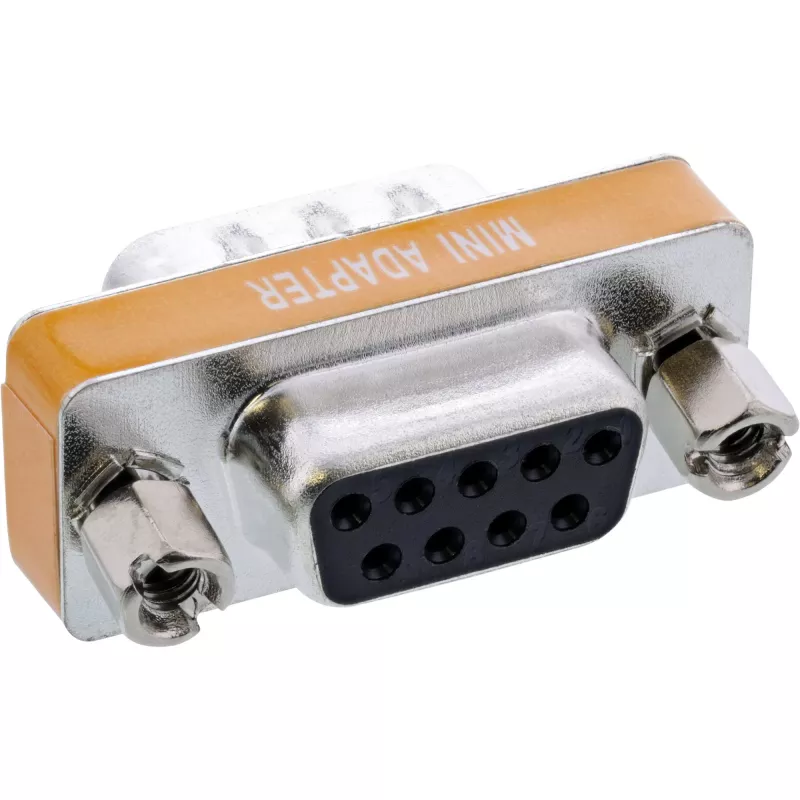

• Anschluss 1: 9-polige Sub-D-Buchse (DB9-Buchse)

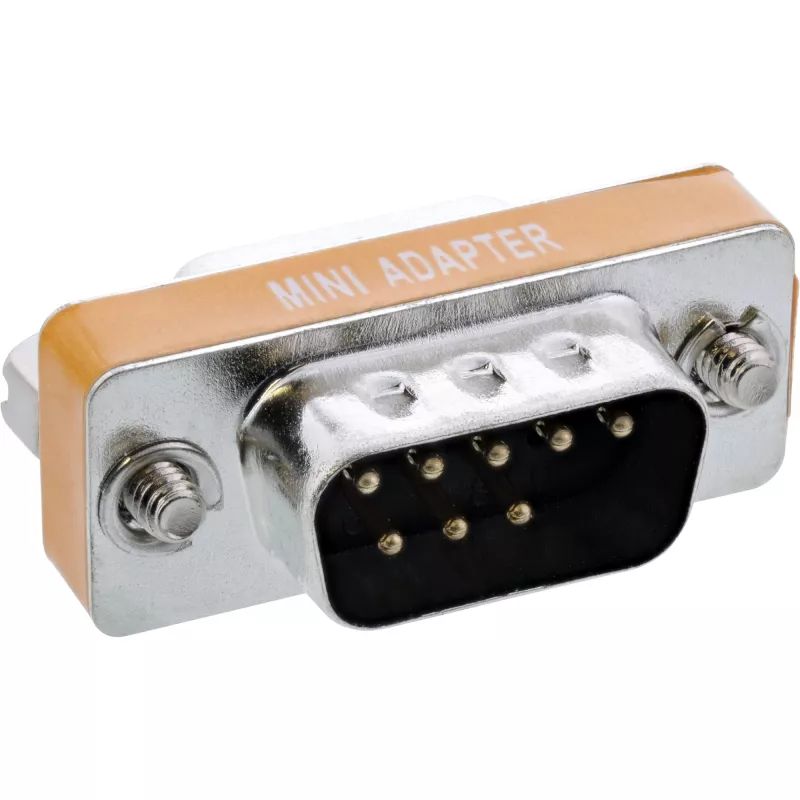

• Anschluss 2: 9-poliger Sub-D-Stecker (DB9-Stecker)
• Pinbelegung (Buchse -> Stecker): 1+6 → 4, 2 → 3, 3 → 2, 4 → 6+1, 5 → 5, 7 → 8, 8 → 7, S → S, Pin 9 nicht verbunden
• Farbe: Silber
• Hersteller: InLine, MPN: 31437, EAN: 4043718084524

Verwendung

Befestigen Sie den Adapter inline an einem vorhandenen DB9-Seriellkabel, indem Sie die DB9-Stecker- oder Buchsenenden wie erforderlich verbinden, sodass der Adapter zwischen den beiden Kabelenden oder zwischen einem Kabel und einem Gerät sitzt. Stellen Sie nach dem Anschließen eine serielle Verbindung zwischen den beiden Geräten her, indem Sie die entsprechenden seriellen Einstellungen (Baudrate, Parität, Datenbits, Stoppbits) in der Host-Software oder im Terminalemulator verwenden. Eine zusätzliche Konfiguration des Adapters ist nicht erforderlich.

Empfehlungen

Überprüfen Sie die Pinout-Kompatibilität mit Ihren Geräten vor der Verwendung und stellen Sie sicher, dass die seriellen Kommunikationsparameter auf beiden Seiten übereinstimmen. Verlassen Sie sich nicht auf Pin 9, da dieser bei diesem Adapter nicht verbunden ist; falls Ihre Geräte Ringindikatoren oder Hardware-Flusskontrolle über diesen Pin benötigen, verwenden Sie einen anderen Adapter oder eine andere Verkabelungslösung.
