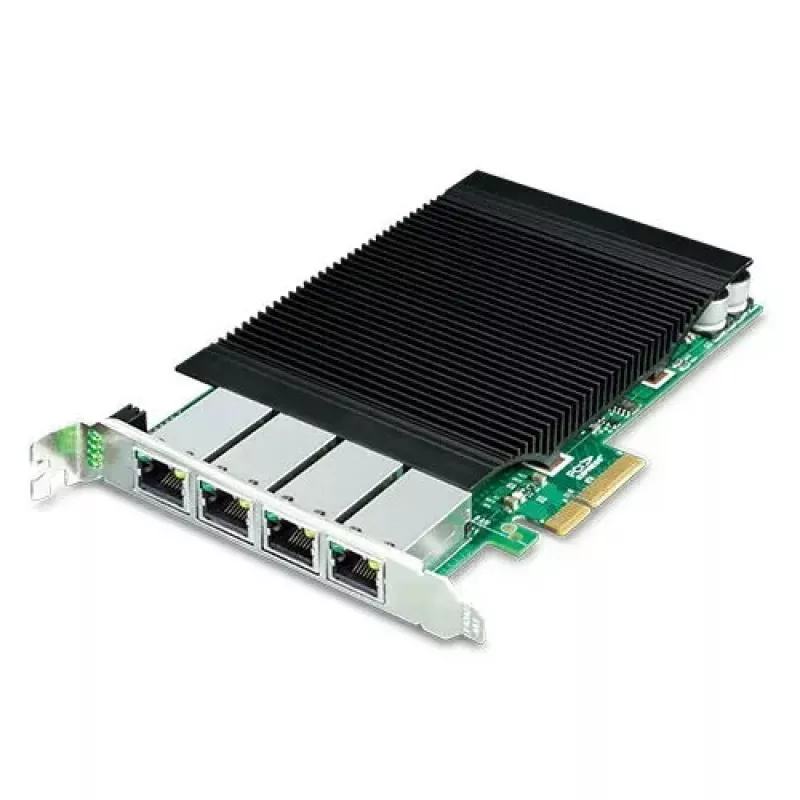

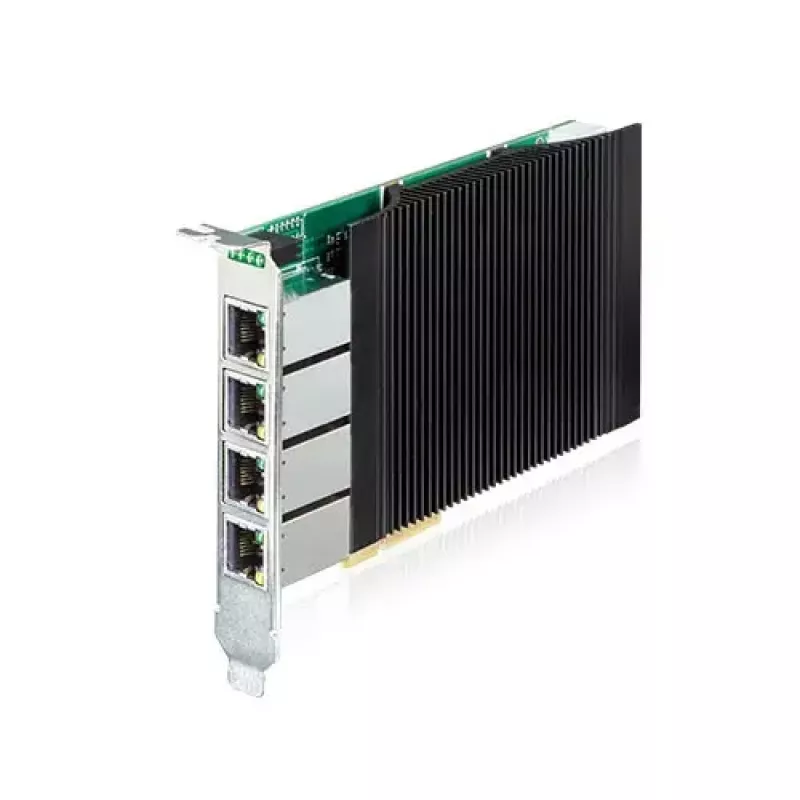

Interne Ethernet-Netzwerkkarte Planet ENW-9740P — PCI Express, Kabelgebunden, 1000 Mbit/s, IEEE 802.3/802.3u/802.3ab

Planet ENW-9740P ist eine interne kabelgebundene Ethernet-Netzwerkkarte, die für den Einbau in einen PCI-Express-Steckplatz konzipiert wurde, um Desktop-PCs, IPCs oder Servern vier Gigabit-Ethernet-Ports und PoE+-Fähigkeit hinzuzufügen. Die Karte bietet bis zu 1000 Mbit/s pro Port und unterstützt IEEE-Netzwerk- und VLAN-Standards für zuverlässige kabelgebundene Konnektivität, mit integrierter PoE-Stromversorgung, die den Einsatz von mit Strom versorgten Geräten wie IP-Kameras und Wireless Access Points vereinfacht.

Vorteile

Die ENW-9740P kombiniert vier 10/100/1000T-Ports mit IEEE 802.3at PoE+-Unterstützung und ermöglicht die gleichzeitige Daten- und Stromübertragung über ein einziges Ethernet-Kabel von bis zu 100 Metern. Jeder Port kann bis zu 30 W liefern (empfohlene Gesamtleistung bis zu 95 W, mit einer maximalen Auslegungsleistung von bis zu 120 W je nach Stromeingang), wodurch der Bedarf an separater Stromverkabelung reduziert und eine flexible Platzierung von Netzwerkgeräten ermöglicht wird. Der Adapter unterstützt IEEE 802.1Q VLAN-Tagging, große 9,5K-Jumbo-Frames und IEEE 802.3-Flusskontrolle, um den Durchsatz zu optimieren und Paketverluste zu minimieren. Er ist mit gängigen Server- und Desktop-Betriebssystemen für eine unkomplizierte Integration kompatibel.

Geeignet für

• Aufrüstung von Desktop- oder Serversystemen auf Gigabit-Kabelkonnektivität
• Einsatz von PoE-betriebenen IP-Überwachungskameras einschließlich PTZ-Modellen
• Bereitstellung von PoE+ für 802.11ac Wireless Access Points und andere PDs
• Netzwerkgebundene Dateiübertragung, Backup und Anwendungen mit hohem Durchsatz

Technische Daten

• Schnittstelle: PCI Express (PCIe x4, PCIe 2.1-konform)
• Ports: 4 × 10/100/1000BASE-T RJ45
• Maximale Datenrate: 1000 Mbit/s pro Port
• PoE-Standard: IEEE 802.3at PoE+ (abwärtskompatibel mit 802.3af)
• PoE-Leistung pro Port: bis zu 30 W (insgesamt empfohlen bis zu 95 W; Auslegung bis zu 120 W je nach Stromquelle)
• Stromeingang: unterstützt externen 12V DC 4-Pin-Molex für zusätzliche Leistung
• VLAN: IEEE 802.1Q Tagged-VLAN-Unterstützung
• Flusskontrolle: IEEE 802.3x
• Jumbo-Frame-Unterstützung: bis zu 9,5K Bytes
• Controller: Intel Server-Grade-Gigabit-Ethernet-MAC-Controller
• Kompatibilität: Microsoft Windows Server, Linux, VMware und gängige Desktop-/Serverplattformen
• Installation: Interne PCIe-Karte für IPC-/Server-Motherboards

Verwendung

Installieren Sie die ENW-9740P in einen verfügbaren PCI-Express-x4-Steckplatz (oder größer) auf dem Ziel-IPC- oder Server-Motherboard. Wenn das PoE-Leistungsbudget die Motherboard-Versorgung übersteigt, schließen Sie den 12V DC 4-Pin-Molex-Hilfsstromeingang an einen geeigneten Netzteilanschluss an, um eine ausreichende Gesamtleistung sicherzustellen. Starten Sie das System nach der physischen Installation und installieren oder überprüfen Sie die vom Betriebssystem bereitgestellten Netzwerktreiber; die Karte ist mit gängigen Windows Server-, Linux- und VMware-Umgebungen kompatibel. Schließen Sie Ethernet-Kabel an die RJ45-Ports an, um PD-Geräte oder Netzwerkendpunkte zu verbinden; die Karte erkennt und klassifiziert angeschlossene Geräte automatisch und versorgt sie gemäß den IEEE-PoE-Standards mit Strom.

Empfehlungen

Für einen stabilen PoE+-Betrieb stellen Sie sicher, dass das Server-Netzteil ausreichend Strom für den Hilfs-Molex-Eingang liefern kann, wenn mehrere Ports gleichzeitig 30 W liefern sollen. Verwenden Sie qualitativ hochwertige, abgeschirmte Ethernet-Kabel, die für Gigabit-Geschwindigkeiten ausgelegt sind, und halten Sie die Kabellängen pro Port unter 100 Metern. Aktivieren Sie VLAN- und Flusskontrolleinstellungen in Ihrer Netzwerkkonfiguration, wenn Sie den Datenverkehr isolieren oder den Durchsatz für Anwendungen mit hoher Bandbreite optimieren möchten.
