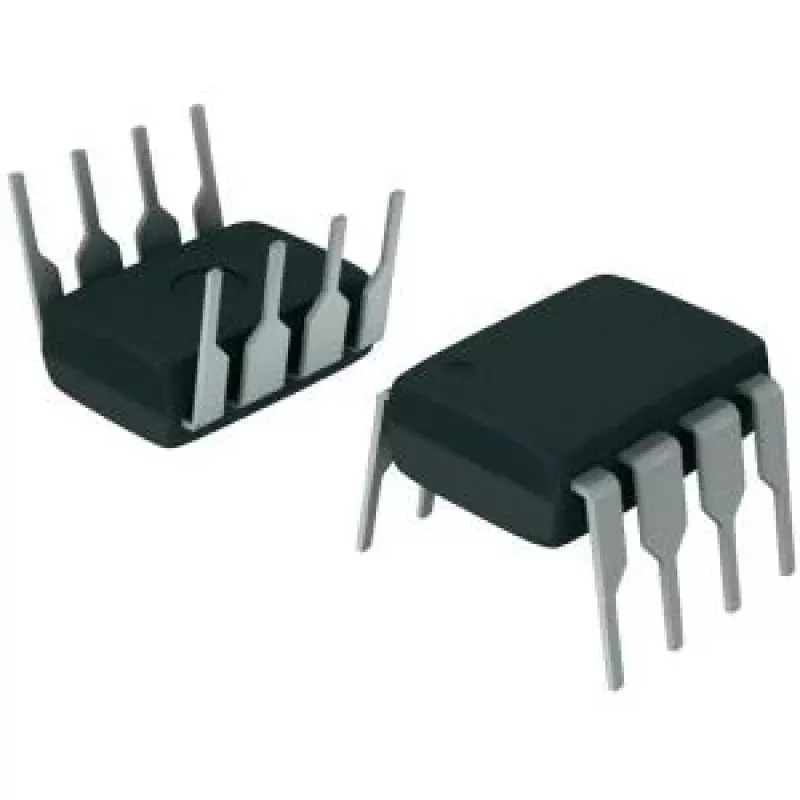

Instrumentierungs-Operationsverstärker Texas Instruments INA128PA, Präzision INA128PA, PDIP-8

Der Texas Instruments INA128PA ist ein Präzisions-Instrumentierungs-Operationsverstärker im PDIP-8-Gehäuse, der für genaue differenzielle Signalverstärkung und driftarme Leistung ausgelegt ist. Er bietet stabile Verstärkung, niedrige Offsetspannung und geringe Eingangsruheströme, wodurch er sich für Sensor-Signalkonditionierung, Brückenverstärkeranwendungen und Datenerfassungs-Frontends eignet, bei denen präzise Messung und Signalintegrität erforderlich sind.

Vorteile

Der INA128PA bietet präzise Differenzverstärkung mit niedrigem Offset und geringer Drift, was eine konstante Leistung über Temperatur ermöglicht. Sein geringer Eingangsruhestrom bewahrt die Genauigkeit bei Verwendung mit hochohmigen Sensoren oder Brückenkonfigurationen. Die Verpackung und Pinbelegung des Bausteins vereinfachen Prototyping und Durchsteckmontage, während sein internes Design stabile Verstärkungseinstellungen und geringes Rauschen für Messanwendungen unterstützt.

Geeignet für

• Verstärkung von Brückensensoren (Dehnungsmessstreifen, Wägezellen)
• Medizinische Instrumentierungseingangsstufen, die niedrigen Offset erfordern
• Präzisionsmess- und Datenerfassungs-Frontend-Schaltungen
• Signalkonditionierung für Thermoelemente und RTDs mit geeignetem Frontend
• Laborprototypen und Lehr-Elektronik mit PDIP-Gehäusen

Wichtige Spezifikationen

• Verstärkertyp: Instrumentierungs-/Operationsverstärker mit differenziellen Eingängen
• GehäVerwendung: 8-poliges PDIP (Durchsteckmontage)
• Niedrige Eingangsoffsetspannung und niedrige Offsetdrift, geeignet für Präzisionsanwendungen
• Niedriger Eingangsruhestrom für den Einsatz mit hochohmigen Quellen
• Stabile Verstärkungseigenschaften für genaue Differenzverstärkung
• Rauscharm, optimiert für Mess- und Sensorkonditionierung

Verwendung

Installieren Sie den INA128PA in der PDIP-8-Fassung oder löten Sie ihn auf eine Durchsteckplatine gemäß der Standard-Pinbelegung für Instrumentierungsverstärker. Konfigurieren Sie die Verstärkung mit externen Widerständen zwischen den Verstärkungspins, wie in der Bausteindokumentation angegeben; kleine Änderungen der Widerstandswerte legen die erforderliche Differenzverstärkung fest. Stellen Sie geeignete Versorgungsspannungen und Bypass-Kondensatoren nahe den Versorgungspins bereit, um Stabilität und geringes Rauschen zu gewährleisten. Schließen Sie Sensor- oder Brückenausgänge an die differenziellen Eingangspins an und leiten Sie den verstärkten Ausgang an die nächste Stufe des Messsystems oder den ADC-Eingang weiter.

Empfehlungen

Verwenden Sie kurze, niederohmige Leiterbahnen für Eingangsverbindungen und platzieren Sie Entkopplungskondensatoren der Versorgung nahe am Baustein. Passen Sie die Quellenimpedanzen wenn möglich an und integrieren Sie Eingangsfilterung, falls die Umgebung erhebliche elektromagnetische Störungen aufweist. Für höchste Präzision lassen Sie den Verstärker thermisch stabilisieren und wählen Sie Präzisions-Externwiderstände für die Verstärkungseinstellung.
