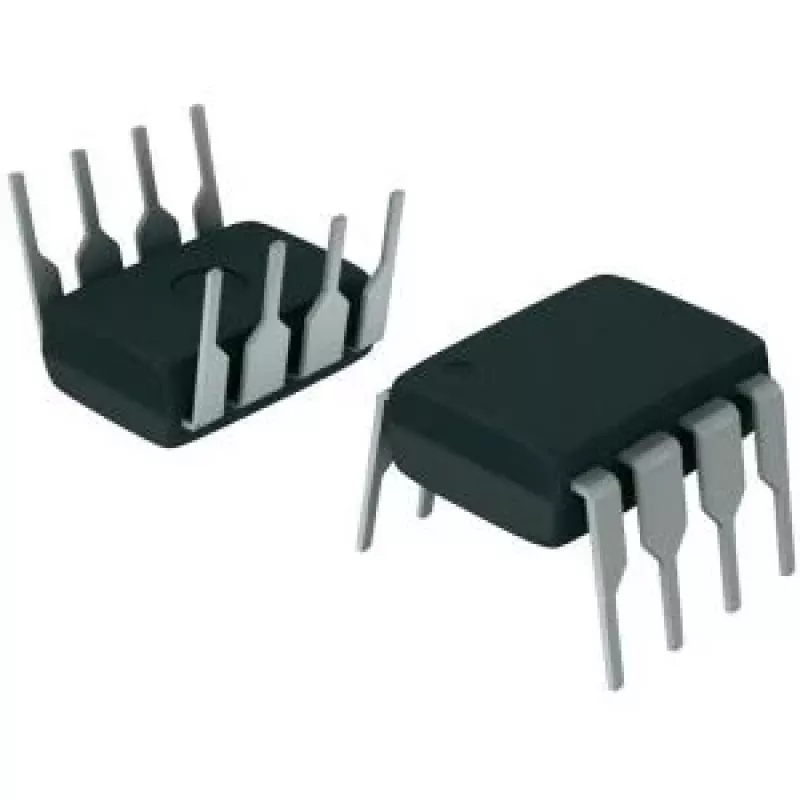

Instrumentenverstärker Texas Instruments INA114AP — Präzision INA114AP PDIP‑8

Der Instrumentenverstärker Texas Instruments INA114AP im PDIP‑8-Gehäuse ist ein Drei-Operationsverstärker-Instrumentenverstärker, der für die präzise Verstärkung von Differenzsignalen entwickelt wurde. Das Gerät bietet eine hohe Eingangsimpedanz sowie geringe Offset- und Drifteigenschaften, die sich für die Aufbereitung kleiner Sensorsignale eignen. Die Verstärkung ist über einen externen Widerstand einstellbar, was eine flexible Konfiguration für Brückenmessungen, niederfrequente Datenerfassung und Labor-Prototyping in Through-Hole-Platinenlayouts ermöglicht.

Vorteile

Der INA114AP bietet einen kompakten PDIP‑8-Formfaktor für einfaches Breadboarding und Prototyping. Seine Drei-Op-Amp-Architektur liefert eine stabile Differenzverstärkung mit hoher Gleichtaktunterdrückung und niedrigen Eingangsruheströmen. Die einstellbare Verstärkung über einen einzigen externen Widerstand ermöglicht eine maßgeschneiderte Verstärkung ohne komplexe Schaltungen. Die Präzisionsleistung des Verstärkers bei niedrigen Frequenzen und die unkomplizierte externe Widerstandsverstärkungsregelung machen ihn zu einer praktischen Wahl für Sensorsignalkonditionierung und Messschaltungen.

Geeignet für

• Brückensensor-Signalkonditionierung (Dehnungsmessstreifen, Wägezellen)
• Niederfrequente Datenerfassung und Labormessungen
• Prototyping und Lehrelektronik mit Through-Hole-Komponenten
• Differenzsignalverstärkung in Instrumentierungs- und Testgeräten

Wichtige Spezifikationen

• Architektur: Drei-Operationsverstärker-Instrumentenverstärker
• GehäVerwendung: PDIP‑8-Through-Hole-Gehäuse
• Einstellbare Verstärkung über einen einzigen externen Widerstand
• Hohe Eingangsimpedanz, geeignet für Sensorschnittstellen
• Niedrige Offsetspannung und geringe Drift für präzise Niederfrequenzmessungen
• Hohe Gleichtaktunterdrückung für Differenzsignalgenauigkeit

Verwendung

Setzen Sie den INA114AP in eine PDIP‑8-Fassung oder löten Sie ihn direkt auf eine Through-Hole-Platine für eine stabile Montage. Schließen Sie die Eingangssensorleitungen an die differentiellen Eingangspins an und liefern Sie die entsprechenden Versorgungsspannungen, wie es Ihr Schaltungsdesign erfordert. Wählen und installieren Sie einen externen Verstärkungswiderstand zwischen den dafür vorgesehenen Pins, um die Verstärkung entsprechend der erforderlichen Verstärkung der Anwendung einzustellen. Integrieren Sie empfohlene Entkopplungs- und Erdungspraktiken, um Rauschen zu minimieren und einen stabilen Betrieb in Messaufbauten zu gewährleisten.

Empfehlungen

Verwenden Sie für beste Messgenauigkeit ein rauscharmes Netzteil, platzieren Sie Entkopplungskondensatoren nahe an den Versorgungspins und verlegen Sie die Eingangsleiterbahnen so, dass Gleichtaktstörungen minimiert werden. Bei der Messung von Brückensensoren verwenden Sie eine stabile Referenz und ziehen Sie ggf. einen Offset-Abgleich mit externen Schaltungen in Betracht.
