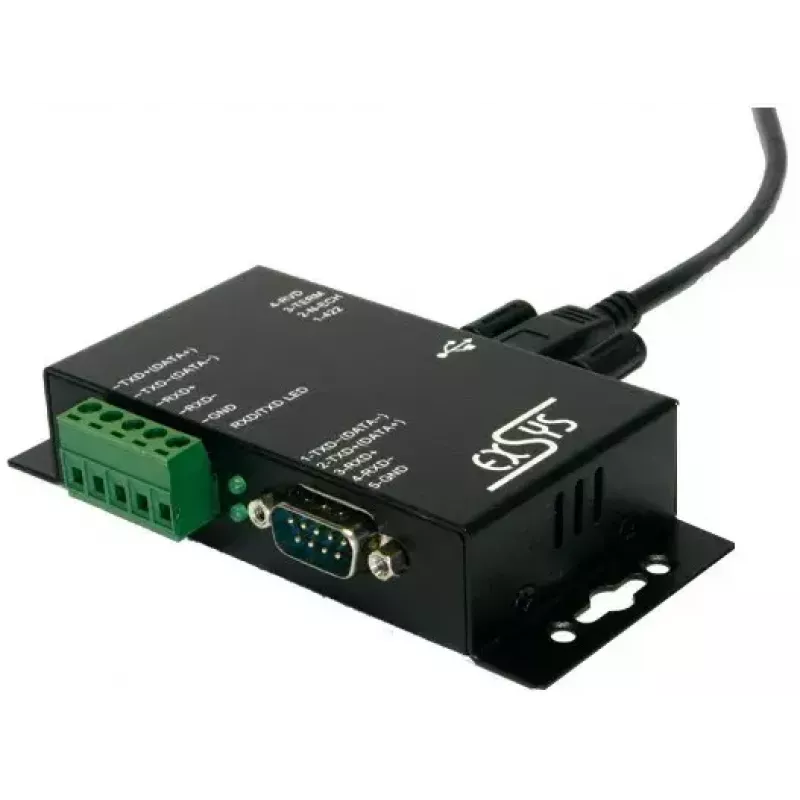

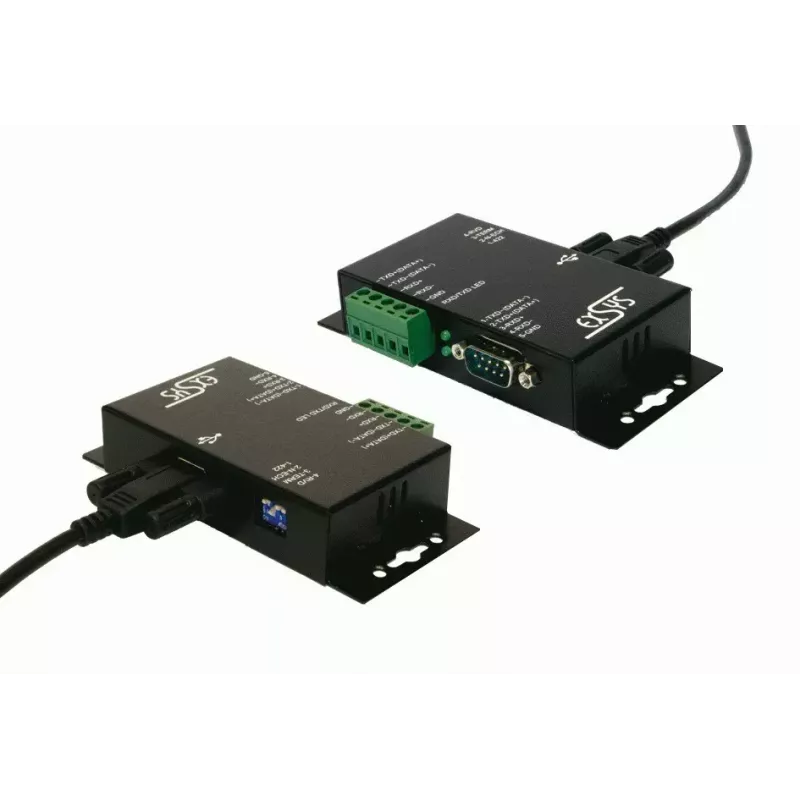

USB 2.0 auf 1S Seriell RS-422/485 Adapter EXSYS EX-1335HMV

Der EXSYS EX-1335HMV USB 2.0 auf 1S Seriell RS-422/485 Adapter bietet einen einzelnen hochleistungsfähigen 16C550-Typ UART-kompatiblen RS-422/485 seriellen Anschluss in einem kompakten Metallgehäuse. Er bietet 15 kV Überspannungsschutz (ESD) und 2,5 kV optische Trennung zum Schutz angeschlossener Geräte, unterstützt USB 1.1 und 2.0 Hosts und enthält ein USB A-Stecker auf B-Stecker Kabel (EX-K1552), das mit Schrauben gesichert werden kann, um ein versehentliches Trennen zu verhindern. Der Adapter wird von einem FTDI-Chipsatz betrieben und ist CE, FCC, RoHS und WHQL zertifiziert. Abmessungen: 92,8 mm x 40 mm x 23,1 mm.

Vorteile

Der EX-1335HMV kombiniert industrietauglichen Schutz und eine standardmäßige UART-kompatible Schnittstelle für zuverlässige serielle Kommunikation über USB ohne Öffnen des Host-PCs. Er unterstützt einfache Plug-and-Play-Installation auf PCs, Thin Clients oder Servern, bietet hardwarebasierten Überspannungs- und optischen Trennungsschutz für Sicherheit und wird mit einem schraubverriegelbaren USB-Kabel für sichere Verbindungen geliefert. Zertifizierung (CE/FCC/RoHS/WHQL) und kompaktes Metallgehäuse machen ihn für industrielle Einsätze geeignet.

Geeignet für

• Anschließen von RS-422- oder RS-485-Seriellgeräten an PCs, Thin Clients oder Server
• Integration von industriellen Steuerungs- und Automatisierungsgeräten
• Verwaltung, Überwachung und Datenprotokollierung von seriellen Geräten
• Umgebungen, die ESD-Schutz und optische Trennung erfordern

Wichtige Spezifikationen

• Schnittstelle: 1 × RS-422/485 serieller Anschluss (9-Pin- oder Klemmleistenoption)
• Schutz: 15 kV ESD-Überspannungsschutz; 2,5 kV optische Trennung
• UART: 16C550-Typ mit 16-Byte FIFO-Puffer
• USB: Kompatibel mit USB 1.1 und USB 2.0 Hosts; inklusive EX-K1552 USB A-Stecker auf B-Stecker Kabel (2 m) mit Schraubverriegelung
• Chipsatz: FTDI
• Zertifizierungen: CE, FCC, RoHS, WHQL
• Abmessungen: 92,8 × 40 × 23,1 mm

Verwendung

Installieren Sie den Adapter, indem Sie ihn mit dem mitgelieferten EX-K1552-Kabel an einen verfügbaren USB-Anschluss des Hosts anschließen und den B-Stecker mit seinen Schrauben sichern. Das Gerät wird vom Betriebssystem als COM-Port erkannt; I/O-Adressen und Interrupts werden vom Betriebssystem und System-BIOS verwaltet (Interrupt-Sharing wird unterstützt). Schließen Sie das RS-422/485-Gerät je nach Bedarf an den 9-Pin-Stecker oder die Klemmleiste an und konfigurieren Sie die seriellen Parameter (Datenbits, Stoppbits, Parität) in der Host-Software.

Empfehlungen

Für einen zuverlässigen Betrieb montieren Sie den Adapter an einem stabilen Ort und verwenden Sie nach Möglichkeit geschirmte Kabel. Bei der Installation in Racks verwenden Sie das optionale EX-6099 DIN-Schienen-Kit oder geeignete Rack-Montagehardware. Konfigurieren Sie übereinstimmende serielle Parameter (7/8 Datenbits, 1/1,5/2 Stoppbits, keine/gerade/ungerade Parität) zwischen Host und angeschlossenem Gerät, bevor Sie die Kommunikation starten.
