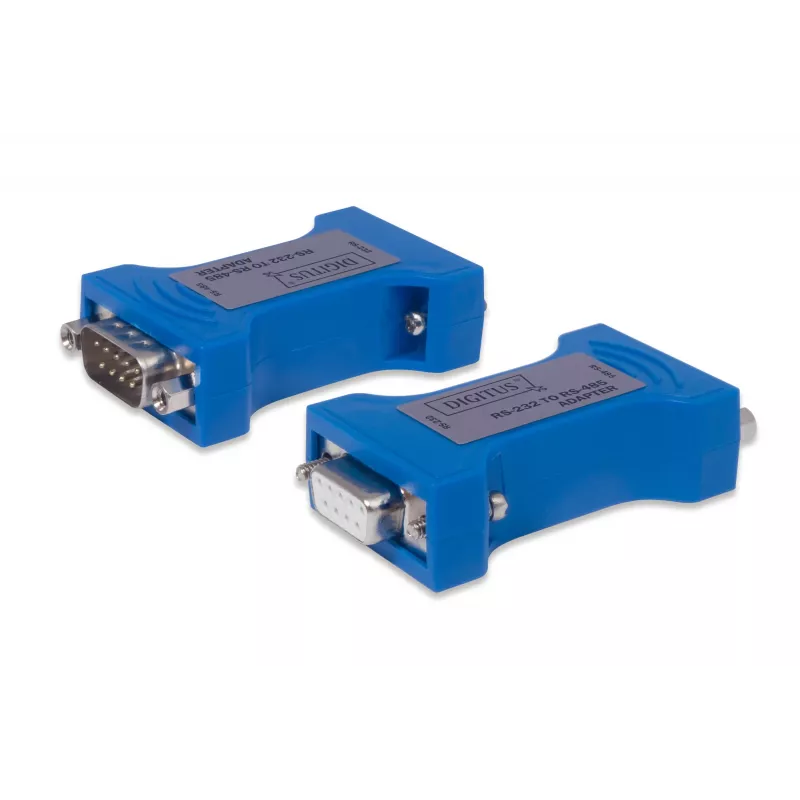

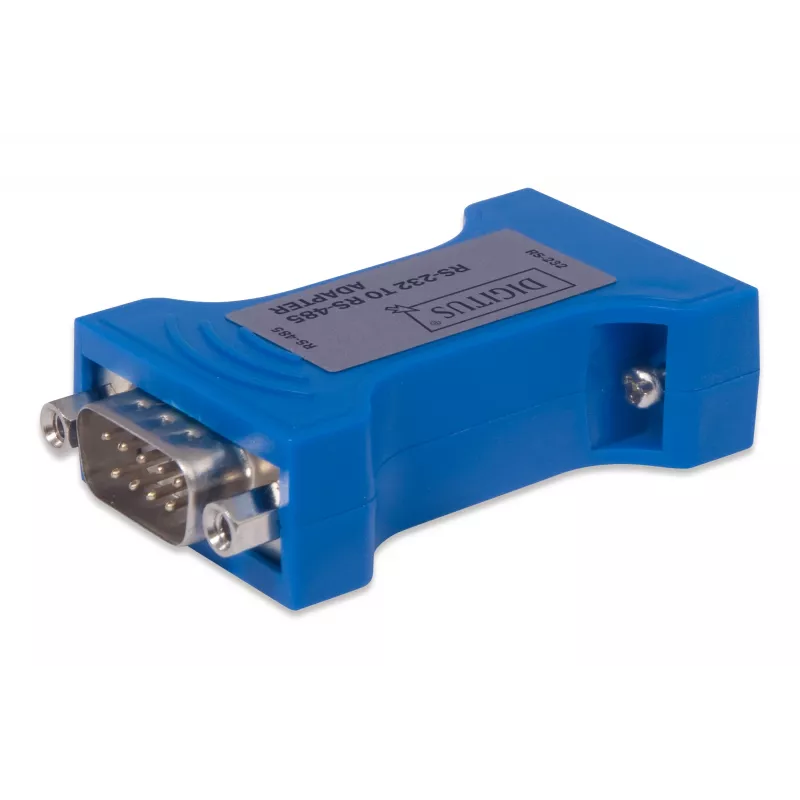

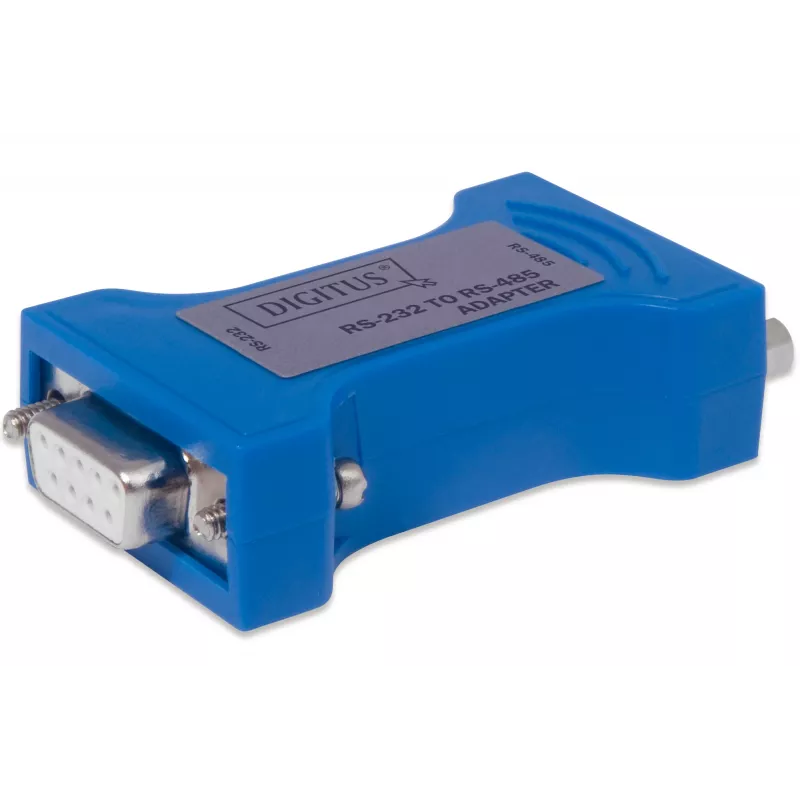

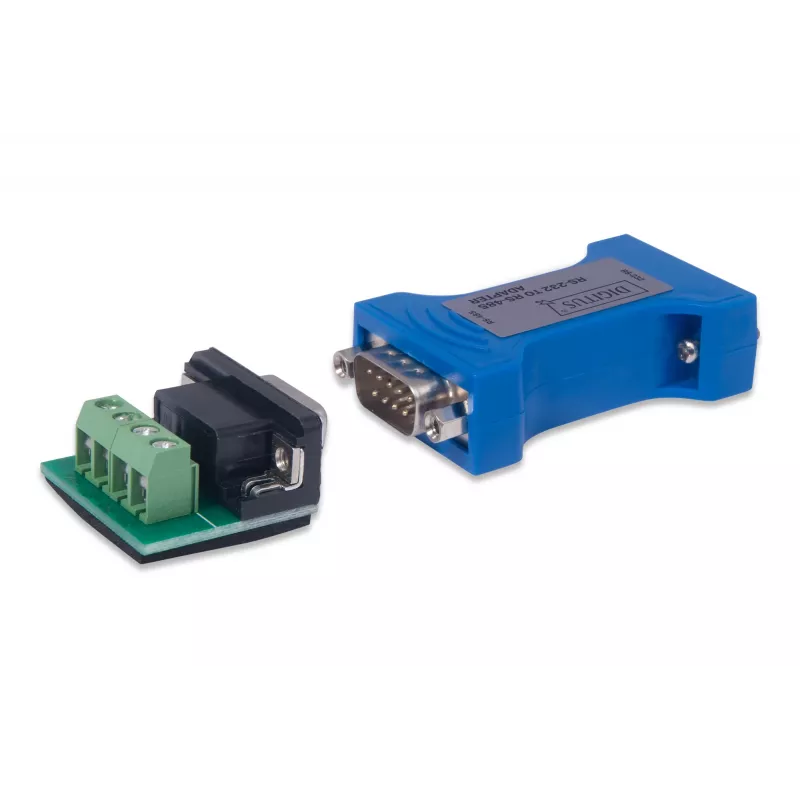

RS-232-zu-RS-485-Adapter Digitus DA-70161

Der RS-232-zu-RS-485-Adapter Digitus DA-70161 wandelt RS-232-Signale in RS-485 um und ermöglicht die Kommunikation zwischen Computern und seriellen Geräten, die die RS-485-Schnittstelle unterstützen. Der kompakte Adapter unterstützt Datenübertragungsraten von 300 bis 115.200 bps, erweitert die RS-232-Strecke von bis zu 5 m auf eine RS-485-Reichweite von bis zu 1.200 m, entspricht den EIA- und TIA-Standards und benötigt keine externe Stromversorgung. Ein patentierter RS-232-Chipsatz macht die Initialisierung der RS-232-Schnittstelle überflüssig und der integrierte Transceiver bietet eine automatische, verzögerungsfreie Richtungserkennung ohne Handshake-Signale (RTS, DTR), was die Kompatibilität mit RS-232-Halbduplex-Anwendungen ohne Software- oder Hardware-Änderungen gewährleistet.

Vorteile

Der Digitus DA-70161 bietet Plug-and-Play-Umwandlung zwischen RS-232 und RS-485, unterstützt breite Baudraten (300–115.200 bps) und erweitert die Kommunikationsdistanz auf bis zu 1.200 m auf der RS-485-Seite, während auf der RS-232-Seite bis zu 5 m möglich sind. Er arbeitet ohne externe Stromversorgung und verwendet einen integrierten Transceiver mit automatischer Datenrichtungserkennung, wodurch zusätzliche Handshake-Signale oder Software-Änderungen entfallen. Der Adapter entspricht den EIA/TIA-Standards und ist in einem robusten blauen Gehäuse untergebracht, das für industrielle Umgebungen geeignet ist.

Geeignet für

• Anbindung von Computern an serielle RS-485-Geräte
• Industrielle Steuerungs- und Automatisierungssysteme
• Kartenleser und Zutrittskontrollsysteme
• Digitale Zahlungs- und Gebührenerhebungssysteme (Maut, Busse, Parkhäuser)
• Technische und messtechnische Anwendungen

Wichtige Spezifikationen

• Anschlüsse: RS-232 zu RS-485
• Übertragungsgeschwindigkeit: 300 bis 115.200 bps
• Reichweite: bis zu 5 m (RS-232-Seite), bis zu 1.200 m (RS-485-Seite)
• Standards: konform mit EIA und TIA
• Stromversorgung: keine externe Stromversorgung erforderlich
• Produktfarbe: Blau
• Hersteller: DIGITUS, MPN DA-70161, EAN 4016032358480

Verwendung

Verbinden Sie das RS-232-Ende des Digitus DA-70161 mit dem RS-232-Port Ihres Computers oder Controllers und verdrahten Sie die RS-485-Seite gemäß dem RS-485-Verdrahtungsschema des Zielgeräts oder -busses. Es ist keine externe Stromversorgung oder spezielle Initialisierung erforderlich; der Adapter erkennt automatisch die Datenrichtung und schaltet den Transceiver entsprechend um. Bestätigen Sie die Baudrate und Kommunikationsparameter (Parität, Datenbits, Stoppbits) in Ihrer Host-Software, um sie auf das angeschlossene RS-485-Gerät abzustimmen.

Empfehlungen

Verwenden Sie für eine zuverlässige Kommunikation über große Entfernungen ein abgeschirmtes Twisted-Pair-Kabel für das RS-485-Segment, halten Sie die Kabellängen innerhalb der angegebenen maximalen 1.200 m und sorgen Sie für eine ordnungsgemäße Terminierung und Vorspannung des RS-485-Busses gemäß den Anforderungen Ihrer Installation. Überprüfen Sie die übereinstimmenden seriellen Einstellungen an beiden Enden, um Kommunikationsfehler zu vermeiden.
