InLine 92505J Drahtverbinder RJ45 8P8C / Klemmleiste, 9-polig, Schwarz, Grün

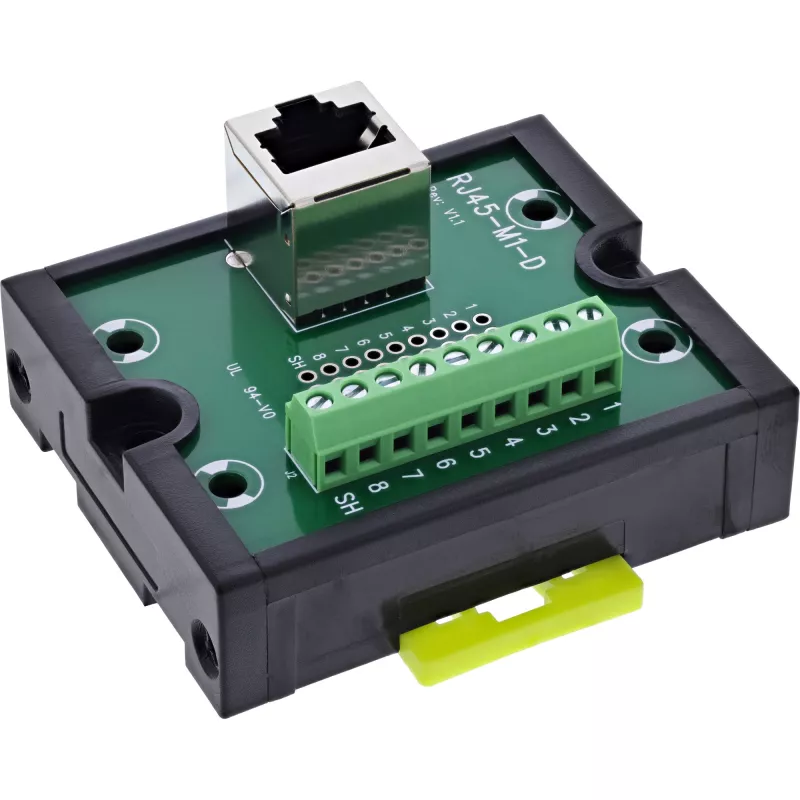

RJ45 Breakout-Buchse mit übersichtlicher Klemmbelegung:Geschirmte 8P8C-Buchse direkt auf 9-polige Schraubklemme verbunden – für strukturierte und lötfreie Netzwerkverkabelung.

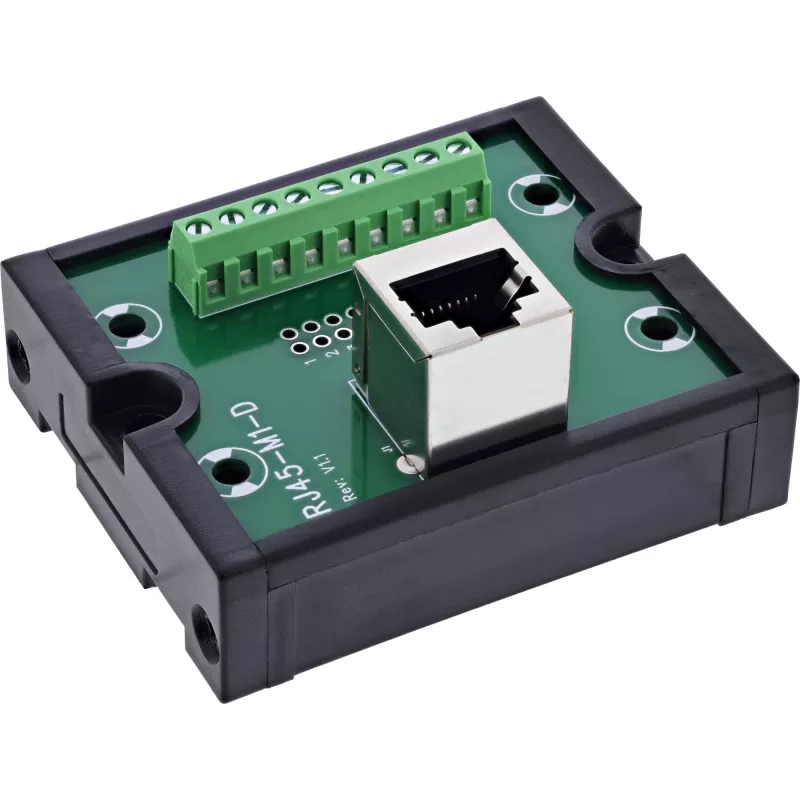

Seitlicher Klemmanschluss für kompakten Einbau:Die seitlich angebrachte Schraubklemmenleiste ermöglicht eine platzsparende Verdrahtung – ideal für Schaltschränke oder dichte Prüfumgebungen.
Direkte Montage auf Hutschiene:Das Gehäuse ist mit einem vormontierten Hutschienenclip ausgestattet – für einfache und normgerechte Installation in Schaltschränken oder Steuerschränken.
Optimal für industrielle Netzwerke:Zum sicheren Anschließen, Diagnostizieren oder Umverdrahten von Ethernet-Signalen in Service-, Test- oder eingebetteten Umgebungen.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch im industriellen Dauerbetrieb.

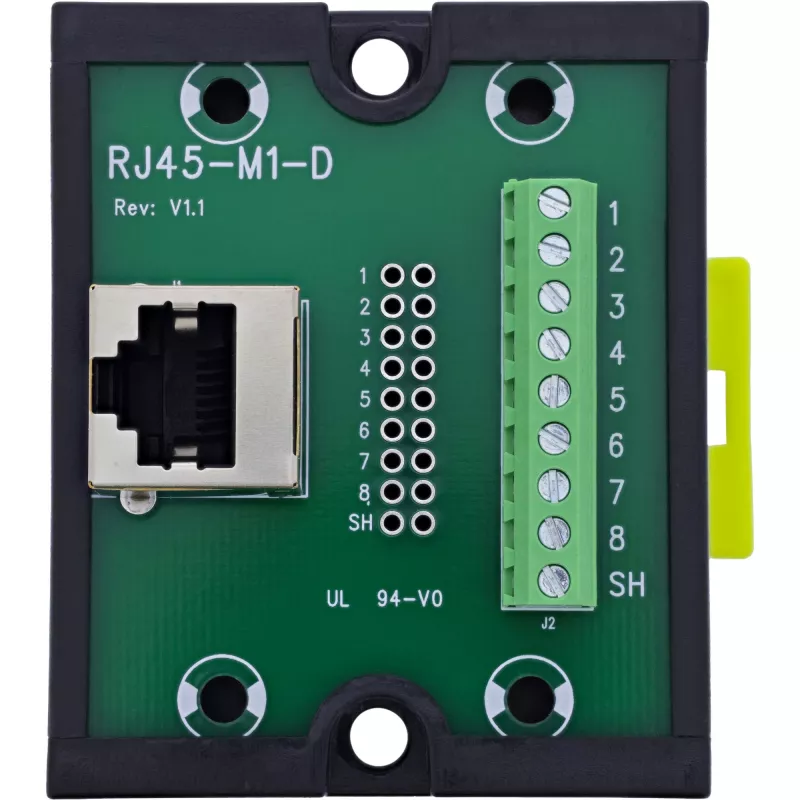

Der InLine® RJ45 Breakout-Adapter mit geschirmter 8P8C-Buchse und integrierter 9-poliger Schraubklemme (8 Datenleitungen + Schirm) ermöglicht die direkte und strukturierte Verdrahtung von Ethernet-Signalen – völlig lötfrei. Die seitlich zugängliche Klemmleiste ist klar beschriftet und unterstützt Drähte im Bereich von 16–26 AWG.
Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm. Der vormontierte Clip erlaubt die direkte Montage auf einer Hutschiene – ideal für die normgerechte Integration in Schaltschränken oder Steuerverteilern.
Das robuste Design, die geprüfte elektrische Sicherheit und die vollständige Schirmung machen den Adapter zu einer zuverlässigen Lösung für industrielle Anwendungen, z.B. im Prototypenbau, in der Netzwerkdiagnose oder bei eingebetteten Systemen.

RJ45-Schnittstelle:Geschirmte 8P8C-Buchse (Breakout-Ausführung)
Schraubklemmenleiste:9 Klemmen (8 Daten + Schirm), 5,0 mm Rastermaß, mit Druckplatte
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:1,0 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ bei 300 V DC
Betriebstemperatur:–20 °C bis +70 °C
Isolationsschicht:EVA-Isolierung auf der Unterseite
Montage:Vormontierter Clip für Hutschiene
Abmessungen:ca. 59 × 65 × 33 mm (B × H × T)

InLine 92505J. Anschluss(e): RJ45 8P8C / Klemmleiste, 9-polig, Produktfarbe: Schwarz, Grün, Anschluss-Geschlecht: Buchse/Buchse. Konformitätszertifikate: RoHS, TÜV-Zeichen. Gewicht: 48 g, Breite: 65 mm, Tiefe: 59 mm. Menge pro Packung: 1 Stk., Packungsvolumen: 100 cm³. Ursprungsland: Taiwan
