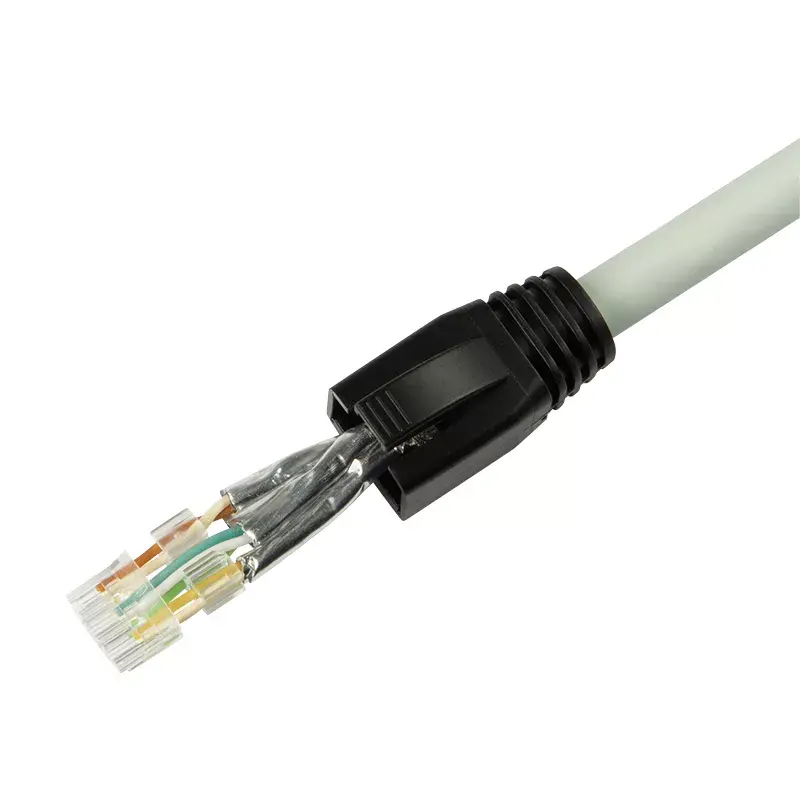

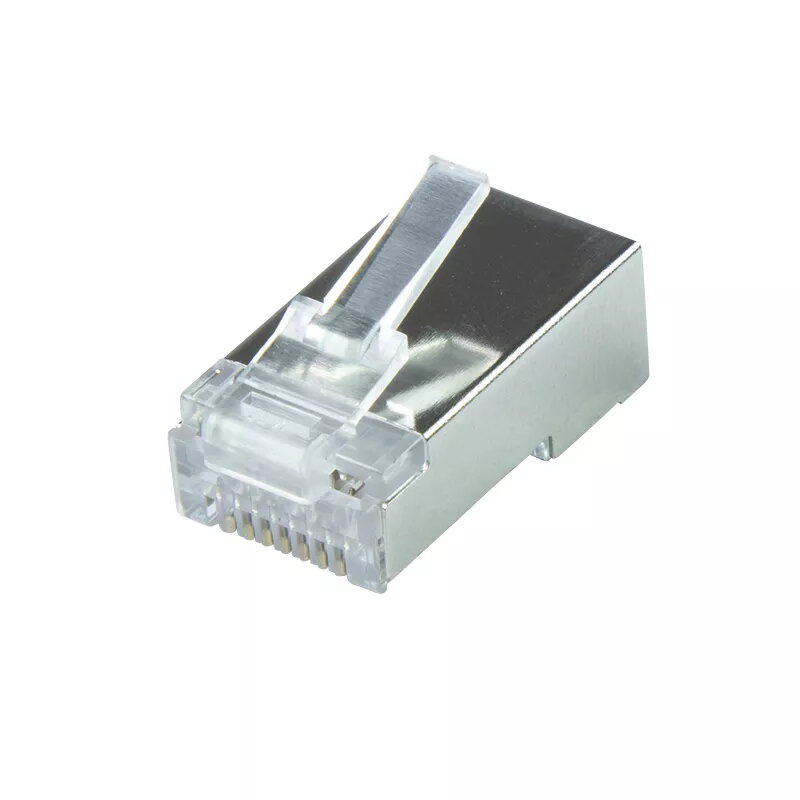

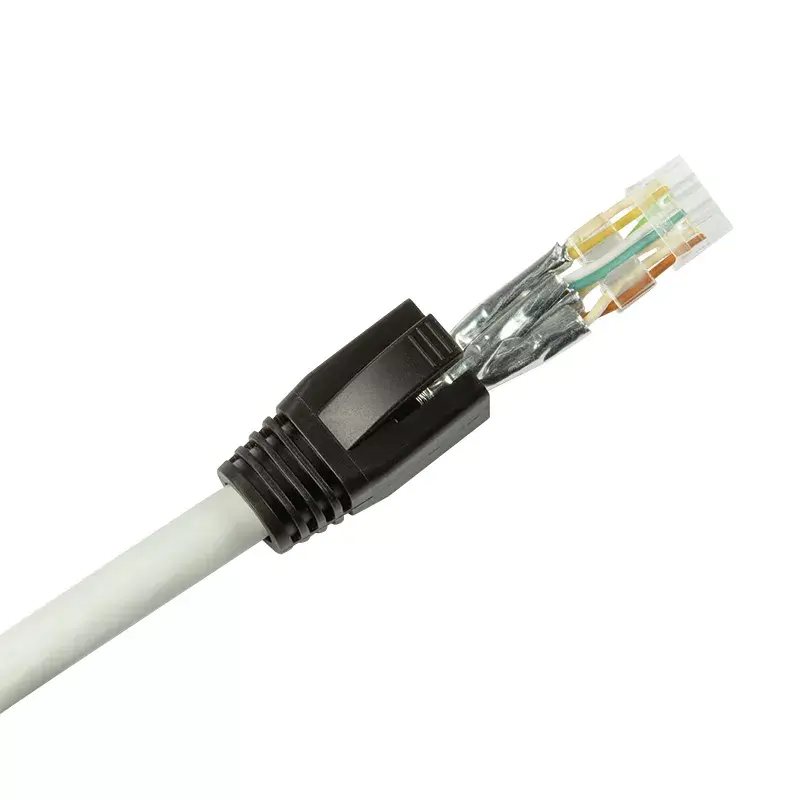

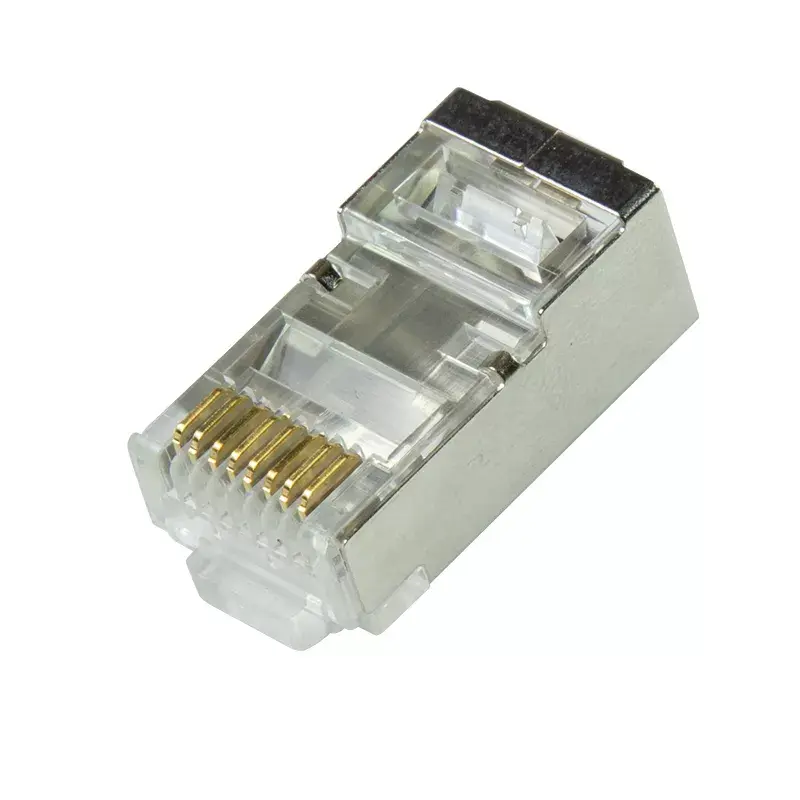

Wire Connector RJ-45 LogiLink MP0070

Der LogiLink Wire Connector RJ-45 MP0070 ist ein Cat.6A RJ45-Stecker, der für 10-Gbit/s-Verkabelung entwickelt wurde und mit Volldrahtkabeln der Kategorien Cat.6, Cat.6A, Cat.7 und Cat.7A kompatibel ist. In Silber ausgeführt und in Packungen zu 50 Stück geliefert, hat jeder Stecker einen Außendurchmesser von 6,5 mm und soll eine zuverlässige physikalische Verbindung für Hochgeschwindigkeits-Ethernet-Installationen bieten.

Vorteile

Der Stecker unterstützt Übertragungen von bis zu 10 Gbit/s, wenn er mit geeigneter Cat.6A- oder höherer Verkabelung verwendet wird, und enthält zwei Drahtführungsplatten, um das Einführen der Leiter zu vereinfachen. Er ist für Volldrahtkabel ausgelegt und weist eine silberne Oberfläche auf. Die Montage erfordert kein proprietäres Werkzeug; handelsübliche RJ45-Crimpzangen können für den Abschluss verwendet werden.

Geeignet für

• 10-Gbit/s-Ethernet-Installationen
• Volldrahtkabel der Kategorien Cat.6, Cat.6A, Cat.7 und Cat.7A
• Netzwerk-Patchverbindungen und Kabelkonfektionierung vor Ort
• Anwender, die Großpackungen von RJ-45-Steckern benötigen (50er-Pack)

Technische Daten

• Marke: LOGILINK
• Modell / MPN: MP0070
• Steckverbinder: RJ-45
• Kategorie: Cat.6A (geeignet für Cat.6/6A/7/7A)
• Unterstützte Datenrate: bis zu 10 Gbit/s
• Kompatibler Leitertyp: Volldraht
• Ausführung / Farbe: Silber
• Packungsinhalt: 50 Stecker
• Außendurchmesser: 6,5 mm
• EAN: 4052792049350

Verwendung

Entfernen Sie den Kabelmantel und ordnen Sie die einzelnen Volldrahtleiter gemäß dem erforderlichen Verdrahtungsstandard (T568A oder T568B) an. Führen Sie die Leiter in die Drahtführungsplatten ein und schieben Sie sie bis zum Anschlag in den RJ-45-Stecker. Verwenden Sie eine handelsübliche RJ45-Crimpzange, um den Stecker auf das Kabel zu pressen, wobei ein ordnungsgemäßer Kontakt und Halt sichergestellt werden müssen. Überprüfen Sie nach dem Crimpen Durchgang und Paarintegrität mit einem Kabeltester.

Empfehlungen

Verwenden Sie diese Stecker nur mit Volldrahtkabeln der Kategorie Cat.6 oder höher und standardmäßigen RJ45-Crimpwerkzeugen. Vermeiden Sie die Verwendung mit Litzenkabeln. Testen Sie jedes konfektionierte Kabel vor dem Einsatz mit einem Netzwerkkabeltester, um die korrekte Verdrahtung und Signalintegrität zu bestätigen.
