InLine 92501G Anschlussklemme Terminalblock / D-Sub 9 Schwarz

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.

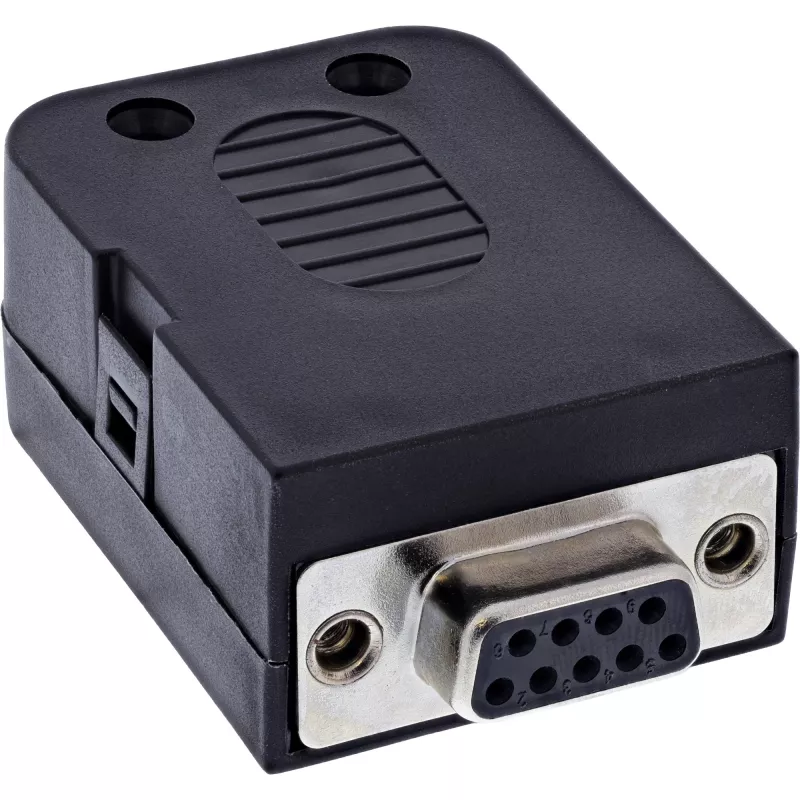

Stabile Verbindung dank Rändelschrauben:Die D-Sub-9-Buchse ist mit Rändelschrauben ausgestattet und sorgt für eine sichere, werkzeuglose Befestigung an passenden Steckverbindern.
Vielseitiger Einsatz in der Industrie:Geeignet für Steuerungstechnik, Maschinenbau, Prüfaufbauten, Diagnosezwecke und Schulungssysteme.

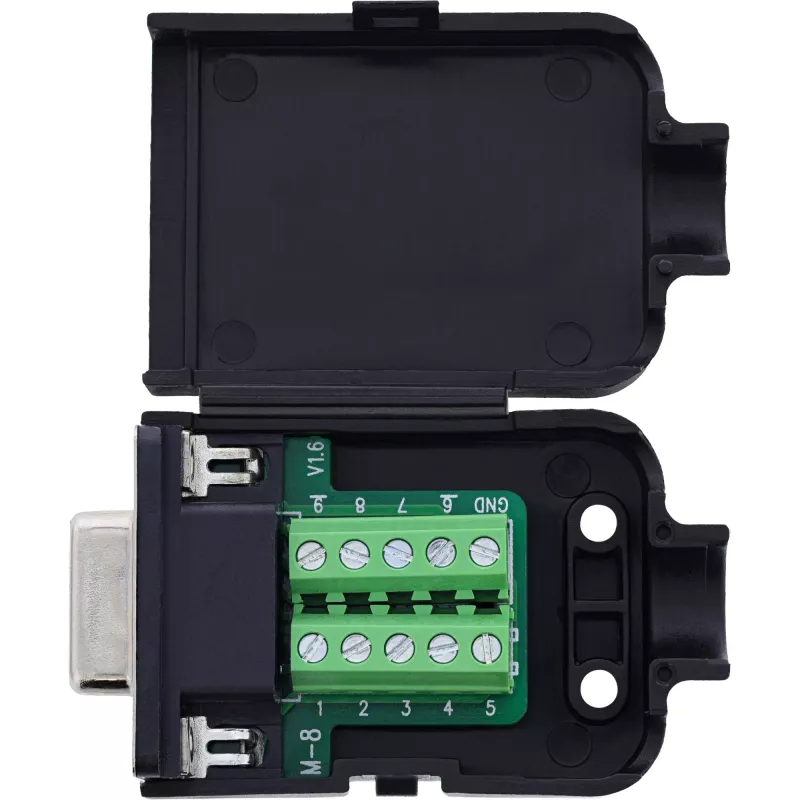

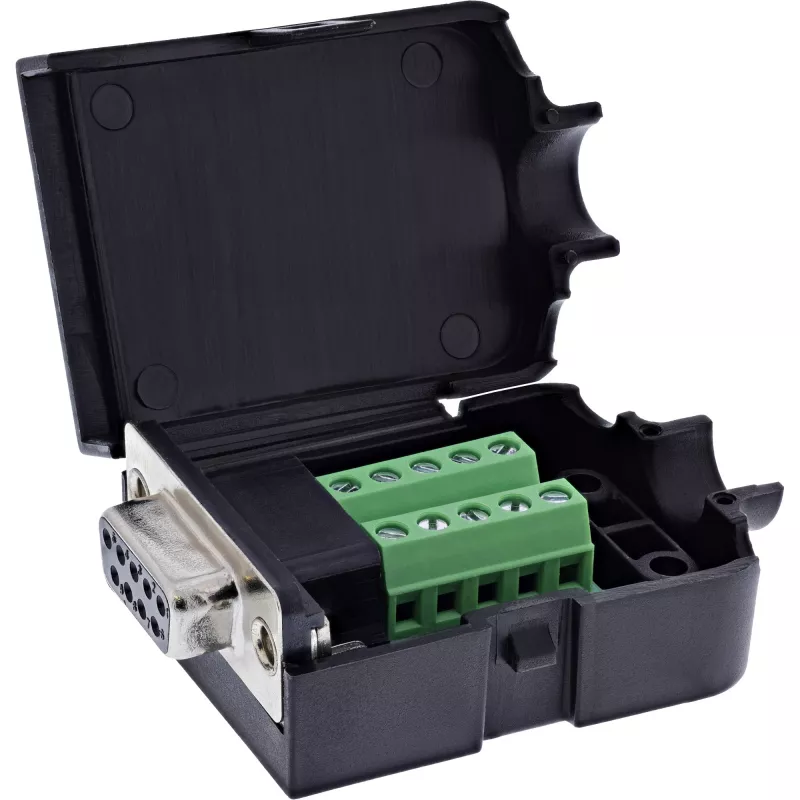

Breakout-Design mit Druckplatte:Einzelne Drähte können schnell und flexibel an den Schraubklemmen auf der Rückseite angeschlossen werden – ideal für den Labor- oder Feldeinsatz.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch im industriellen Dauereinsatz.

Der InLine® D-Sub 9 Breakout-Terminalblock mit Buchsenanschluss eignet sich ideal für den Einsatz in Prüfständen, Laborumgebungen, Prototyping-Anwendungen oder der Inbetriebnahme von Maschinenkomponenten. Einzelne Drähte im Bereich 18–26 AWG können über rückseitige Schraubklemmen mit Druckplattentechnologie sicher angeschlossen werden. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit einer Klingenbreite ≤ 2,5 mm.
Die Buchse ist mit Rändelschrauben (#4-40 UNC) ausgestattet, die eine sichere, werkzeuglose Befestigung an passenden Steckern gewährleisten. Eine EVA-Isolierschicht bietet Schutz bei der Montage auf leitfähigen Oberflächen. Dank klarer Klemmenbeschriftung und robuster Bauweise ist der Breakout-Adapter ideal für Prüfstationen, Steuerungsprojekte und mobile Service-Setups.

D-Sub 9 Buchse:Breakout-Design, mit Rändelschrauben (#4-40 UNC)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Abmessungen: ca. 66,7 × 34,4 mm (L × B)

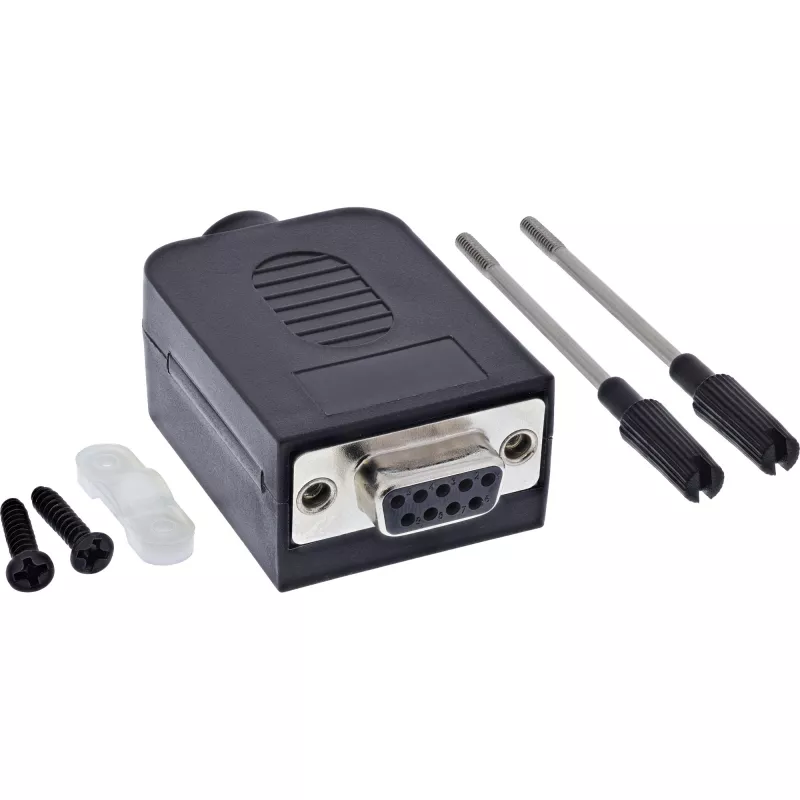

Zubehör: 1× Druckplatte, 2× Schrauben

InLine 92501G. Anschluss/Anschlüsse: Terminalblock / D-Sub 9, Produktfarbe: Schwarz, Steckverbinder Geschlecht: Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 34 x 67 x 21 mm, Gewicht: 24 g, Breite: 34 mm. Menge pro Packung: 1 St., Packungsvolumen: 100 cm³, Verpackungsart: Polybeutel. Ursprungsland: Taiwan
