InLine 92505D Kabelverbinder 2x RJ45 8P8C / 2x Klemmleiste 9 Klemmen Grün

Zeitersparnis bei der Installation:Zwei Schraubklemmenblöcke für je 8 Adern plus Schirm ermöglichen schnelles, lötfreies Verdrahten – werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
Duale RJ45-Schnittstelle mit getrennter Signalführung:Zwei standardisierte RJ45-Buchsen (8P8C) sind nach oben ausgerichtet – ideal für strukturierte Netzwerkverkabelung bei begrenzter Einbautiefe.
Normgerechte Hutschienenmontage:Das Gehäuse ist für Tragschienen vorbereitet und ermöglicht eine platzsparende und sichere Integration in Schaltschränke.
Geeignet für parallele Ethernet-Leitungen:Perfekt für industrielle Testaufbauten, Redundanzleitungen oder strukturierte Signalverteilung in Steuer- und Prüfumgebungen.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung – auch unter Dauerlast in industriellen Umgebungen.

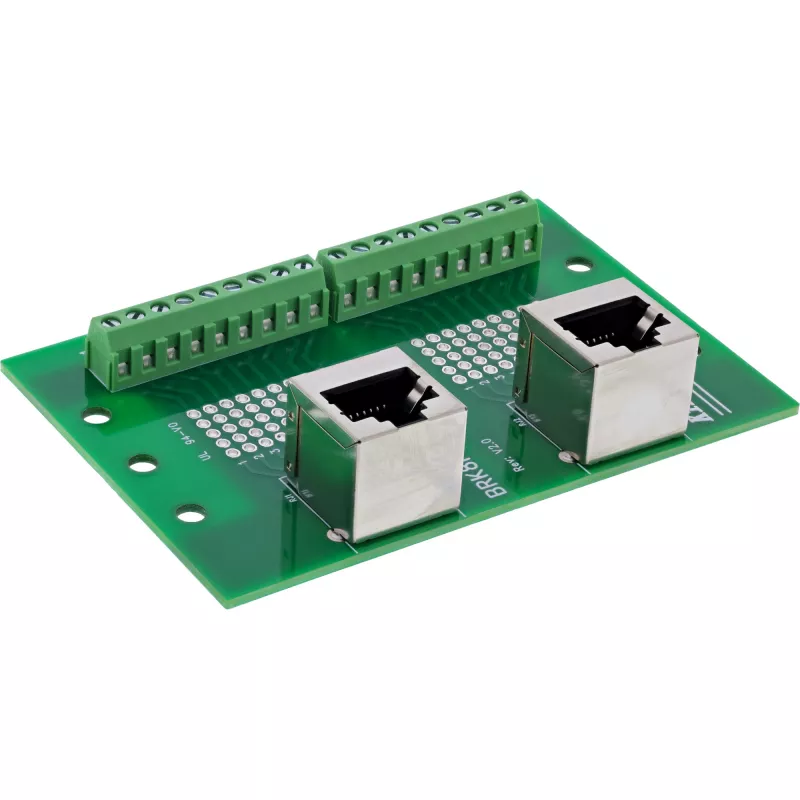

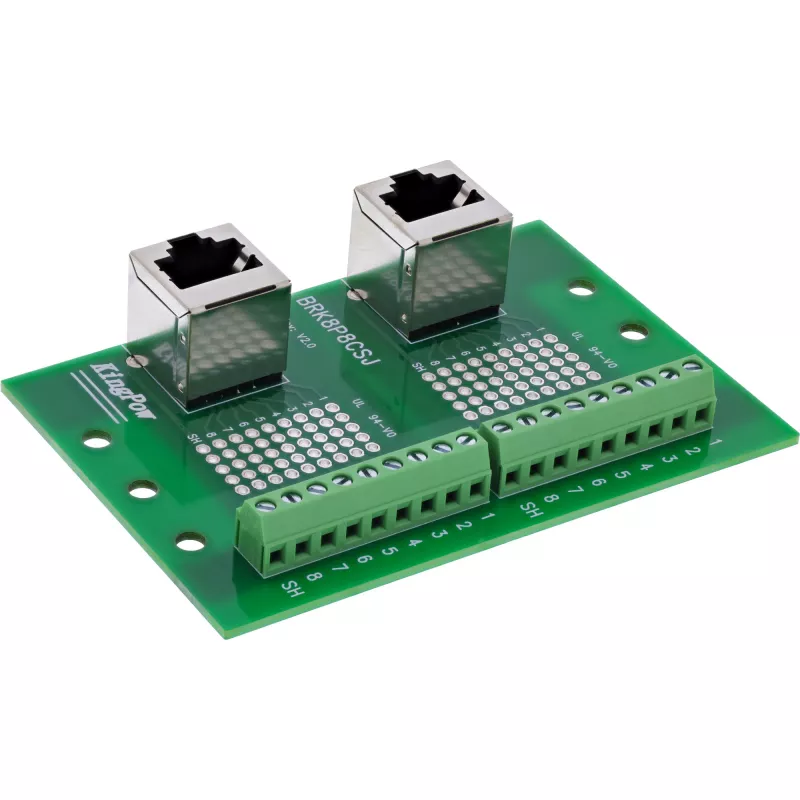

Die InLine® RJ45-Klemmleiste mit zwei vertikal ausgerichteten Buchsen (8P8C) ermöglicht eine strukturierte, platzsparende Ethernet-Verkabelung in industriellen Umgebungen. Jede RJ45-Buchse ist vollständig über eine separate 9-polige Schraubklemmleiste (8 Signale + Schirm) verbunden – ideal für parallele Netzwerksignale, Redundanzpfade oder Testanschlüsse.
Die Schraubklemmen sind seitlich zugänglich, nummeriert und unterstützen Adern im Bereich von 16–26 AWG. Die Verdrahtung erfolgt schnell und werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.

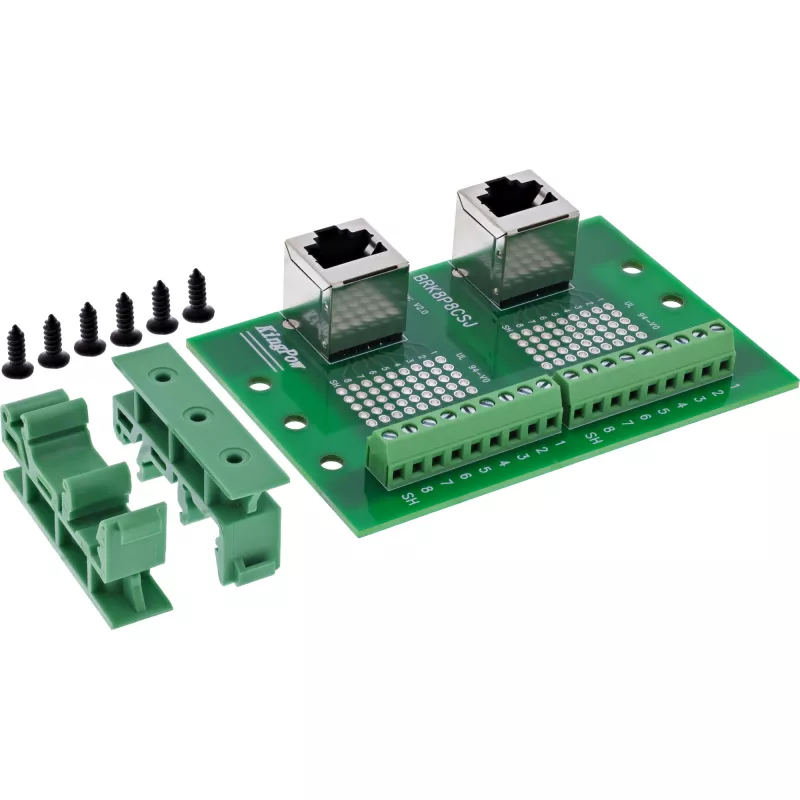

Dank der vormontierten Hutschienenklemme ist das Modul sofort für die normgerechte Integration im Schaltschrank oder Verteilerkasten bereit. Die robuste Konstruktion und der geprüfte Kurzschluss- und Fehlverdrahtungsschutz gewährleisten einen zuverlässigen Einsatz im industriellen Dauerbetrieb.

RJ45-Schnittstelle:2× 8P8C-Buchse (nach oben gerichtet)
Schraubklemmleiste:2x 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:1,0 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ bei 300 V DC
Betriebstemperatur:–20 °C bis +70 °C
Isolationsschicht:EVA-Isolation auf der Unterseite
Montage:Für Hutschiene vorbereitet
Abmessungen:ca. 60 × 90 × 17 mm (B × H × T)

InLine 92505D. Anschlüsse: 2x RJ45 8P8C / 2x Klemmleiste 9 Klemmen, Produktfarbe: Grün, Anschlussstecker: Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 60 x 90 x 17 mm, Gewicht: 38 g, Breite: 60 mm. Menge pro Packung: 1 Stück, Packungsvolumen: 100 cm³. Ursprungsland: Taiwan

Verwendung

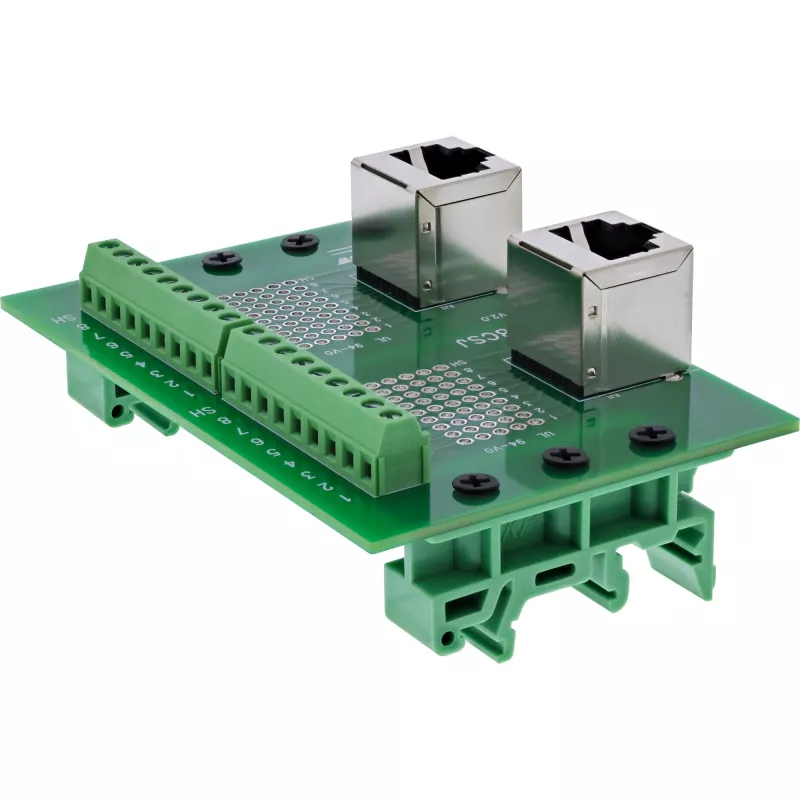

Montieren Sie den Adapter mit der vormontierten Klemme auf einer Standard-Hutschiene. Führen Sie die Ethernet-Kabel in die nach oben gerichteten RJ45-Buchsen. Zum Verdrahten mit den Schraubklemmen isolieren Sie den Leiter auf die entsprechende Länge, führen Sie jeden Leiter in die nummerierte Klemme (8 Signale + Schirm) ein und sichern Sie ihn mit einem Schlitzschraubendreher (≤ 2,5 mm). Überprüfen Sie die korrekte Paarzuordnung gemäß der RJ45-Pinbelegung und stellen Sie sicher, dass der Schirm bei Bedarf angeschlossen ist. Überprüfen Sie nach der Verdrahtung die Verbindungen auf Durchgang und achten Sie auf eine sichere Montage im Schaltschrank.

Empfehlungen

Verwenden Sie den Adapter für temporäre Verbindungen, Testanschlüsse oder Redundanzleitungen und nicht als dauerhaften Feldabschluss. Stellen Sie sicher, dass der Aderquerschnitt im Bereich von 16–26 AWG liegt und die Betriebsspannung innerhalb der angegebenen Grenzen bleibt. Überprüfen Sie die Verbindungen im industriellen Dauerbetrieb regelmäßig, um die Signalintegrität zu erhalten.
