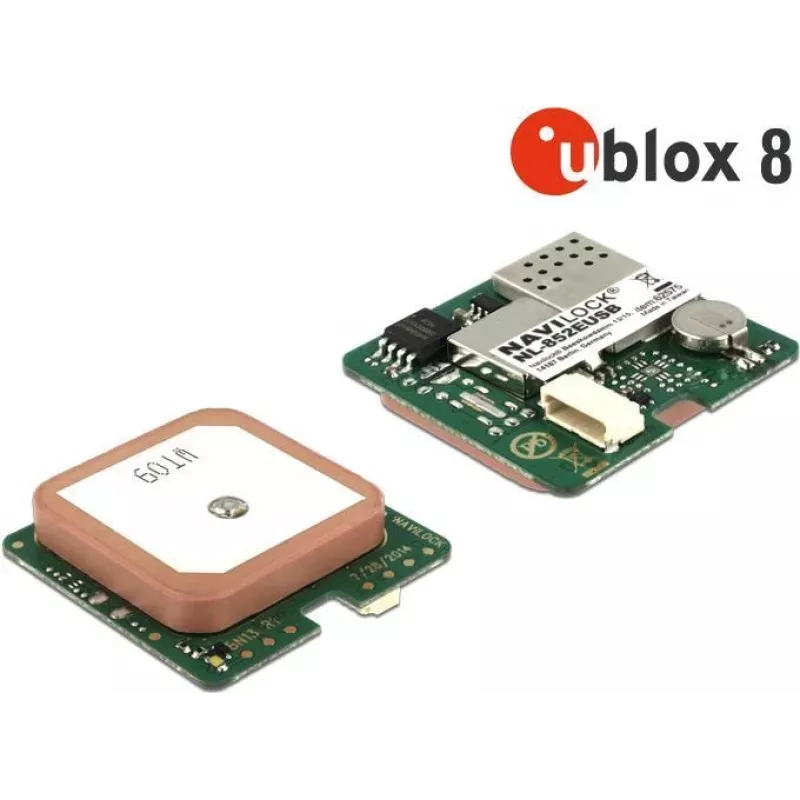

GPS-Empfängermodul USB Navilock NL-852EUSB

Das Navilock NL-852EUSB ist ein kompaktes USB-GNSS-Empfängermodul mit integrierter Patch-Antenne und Backup-Batterie. Basierend auf dem u-blox 8 UBX-M8030-KT-Chipsatz empfängt dieses USB-2.0-Gerät Signale von mehreren Satellitensystemen, verarbeitet bis zu 72 Satelliten gleichzeitig und eignet sich für Navigations- und standortbezogene Anwendungen, die tragbare, einfach zu installierende Positionshardware erfordern.

Vorteile

Das Modul unterstützt Multi-GNSS-Empfang (GPS, GLONASS, BeiDou/COMPASS, Galileo, QZSS) und SBAS-Korrekturen (WAAS, EGNOS, QZSS, MSAS) für verbesserte Genauigkeit. Es bietet hohe Empfindlichkeit (–167 dBm), schnelle Aktualisierungsraten (bis zu 18 Hz für einzelnes GNSS und 10 Hz für Multi-GNSS), geringen Stromverbrauch (max. 45 mA) und Standard-USB-2.0-Konnektivität mit automatischen Baudraten bis zu 115200 bps. Eine Status-LED zeigt den GPS-Status an, und AssistNow online/offline wird für schnellere Positionsbestimmungen unterstützt.

Geeignet für

• Tragbare Navigations- und Kartierungsgeräte
• Standortbezogene Dienste und Telematik
• Eingebettete Systeme und IoT-Anwendungen, die USB-GNSS-Eingang benötigen
• Felddatenerfassung und tragbare Positionsbestimmungswerkzeuge

Technische Spezifikationen

• Anschluss: WTB USB 2.0
• Chipsatz: u-blox 8 UBX-M8030-KT
• Frequenzen: GPS L1 1575,4200 MHz; GLONASS L1 1602 (k × 0,5625) MHz; BeiDou B1 1561,0980 MHz; Galileo E1 1575,4200 MHz; QZSS L1 1575,4200 MHz
• Maximal verfolgte Satelliten: 72
• Protokolle: NMEA 0183 (GGA, GSA, GSV, RMC, VTG)
• Aktualisierungsrate: einzelnes GNSS 18 Hz; Multi-GNSS 10 Hz
• Empfindlichkeit: –167 dBm
• Positionsgenauigkeit: 2,5 m CEP; 2,0 m CEP mit SBAS
• Stromversorgung: 5 V USB-Versorgung; max. Stromaufnahme 45 mA
• Betriebstemperatur: −40 °C bis 85 °C (ohne Batterie); −20 °C bis 60 °C (mit Batterie)
• LED-Anzeige für GPS-Status
• Abmessungen (L×B×H): ca. 30 × 30 × 7,9 mm

Verwendung

Schließen Sie das Navilock NL-852EUSB an einen USB-2.0-Anschluss eines Computers oder eingebetteten Hosts an. Installieren Sie ggf. erforderliche Treiber oder lassen Sie das Betriebssystem den entsprechenden seriellen USB-Treiber laden. Konfigurieren Sie die Empfangssoftware so, dass NMEA-0183-Datensätze (GGA, GSA, GSV, RMC, VTG) mit der gewünschten Baudrate gelesen werden (automatische Baudrate bis zu 115200 bps). Platzieren Sie das Modul für beste Leistung so, dass die Patch-Antenne freie Sicht zum Himmel hat, und aktivieren Sie AssistNow oder SBAS, falls von der Anwendung unterstützt.

Empfehlungen

Für zuverlässige Positionsbestimmungen und optimale Genauigkeit montieren Sie das Modul mit freier Himmelssicht, vermeiden Sie Abschirmung durch Metallgehäuse und aktivieren Sie SBAS- oder AssistNow-Dienste, sofern verfügbar. Lassen Sie den Empfänger nach dem ersten Einschalten einen Kaltstart (ca. 26 Sekunden) abschließen, um die erste Position zu erfassen.
