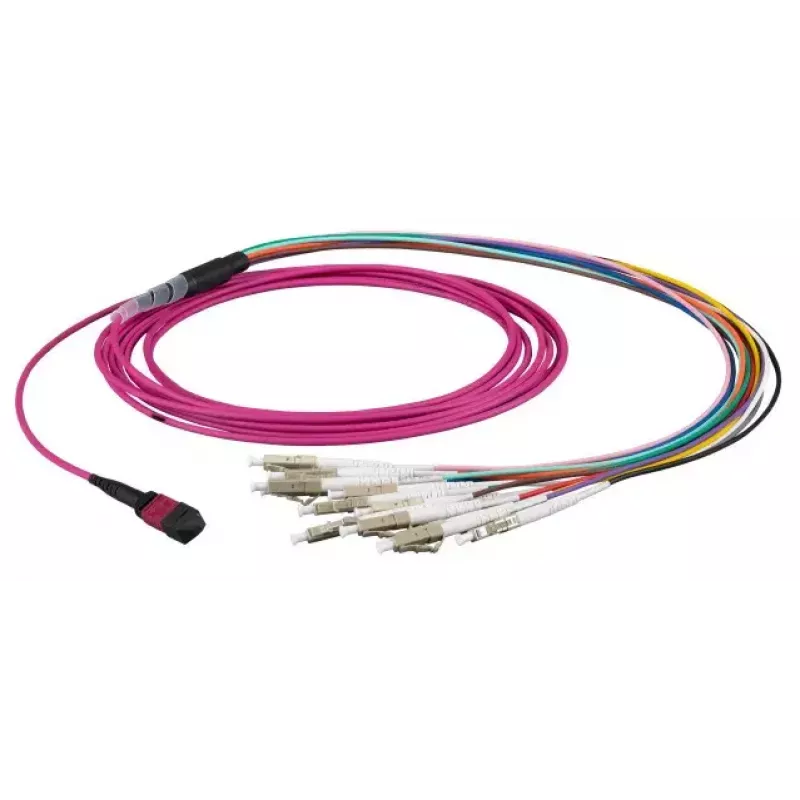

Glasfaserkabel EFB Elektronik MTPF12LCOM5-5 — OM5, MTP auf 12×LC, 5 m, violett

Das EFB Elektronik MTPF12LCOM5-5 ist ein 5 m langes OM5-Multimode-Glasfaserkabel mit einem MTP-Stecker an einem Ende und 12 LC-Steckern am anderen. Das Kabel verwendet eine 50-µm-Kern-Multimodefaser, die für hochdichte Backbone- und Rechenzentrumsverbindungen ausgelegt ist und Mehrwellenlängenübertragung sowie parallele Optikanwendungen unterstützt. Die violette OM5-Mantelfarbe bietet eine visuelle Kennzeichnung für breitbandige Multimode-Installationen und die vorkonfektionierte Konfiguration vereinfacht die Installation in Racks und Patchpanels.

Vorteile

Diese OM5-Glasfaserbaugruppe bietet eine hohe Steckerdichte und Platzersparnis durch die Kombination von 12 LC-Abschlüssen auf einer einzigen MTP-Schnittstelle. Der Multimode-50-µm-Kern unterstützt den Mehrwellenlängenbetrieb für eine verbesserte Kurzstreckenbandbreite und ist mit typischen Rechenzentrums-Transceivermodulen und parallelen Optiksystemen kompatibel. Die Länge von 5 m bietet ein ausgewogenes Verhältnis zwischen Reichweite und Kabelmanagement in Geräteräumen und Rackgängen, während die werkseitig konfektionierten Stecker die Installationszeit und potenzielle Steckerverluste reduzieren.

Geeignet für

• Hochdichte Rechenzentrums-Backbone- und Horizontalverkabelung
• Parallele Optik- und Mehrwellenlängen-Transceiver-Verbindungen (z. B. 40G/100G-Anwendungen)
• InfiniBand- und Hochgeschwindigkeits-Netzwerkverbindungen
• Patchpanels und modulare Rack-Installationen, die kompakte Mehrfaserabschlüsse erfordern

Technische Daten

• Fasertyp: Multimode, 50 µm Kern (OM5)
• Stecker A: MTP-Mehrfaserstecker
• Stecker B: 12 × LC-Duplex-Stecker
• Länge: 5 Meter
• Mantelfarbe: violett (OM5-Kennzeichnung)
• Konfiguration: vorkonfektioniertes Trunk-Kabel für hochdichte Anwendungen

Verwendung

Verlegen Sie das Kabel durch Kabelmanagement-Wannen oder Rackkanäle, um übermäßiges Biegen zu vermeiden, und befestigen Sie es mit geeigneten Kabelbindern oder Management-Clips. Stecken Sie den MTP-Stecker in den vorgesehenen MTP-Port oder Kassettenadapter und achten Sie auf die richtige Ausrichtung und das Einrasten der Verriegelung. Verbinden Sie die LC-Stecker mit den entsprechenden LC-Ports oder Patchpanel-Adaptern und beachten Sie die korrekte Polarität für Ihre parallele Optik- oder Link-Konfiguration. Überprüfen Sie die Verbindungsintegrität nach der Installation durch optische Dämpfungsmessung oder über die Netzwerkgerätediagnose.

Empfehlungen

Beachten Sie den minimalen Biegeradius und vermeiden Sie Zugbelastung der Faser während der Installation. Verwenden Sie Schutzkappen, bis die Stecker verbunden werden, und reinigen Sie die Steckerendflächen vor dem Anschließen. Zur Leistungsüberprüfung messen Sie Einfügedämpfung und Rückflussdämpfung gemäß den Installationsstandards und befolgen die Anleitung des Geräteherstellers für Multimode- und Mehrwellenlängen-Installationen.
