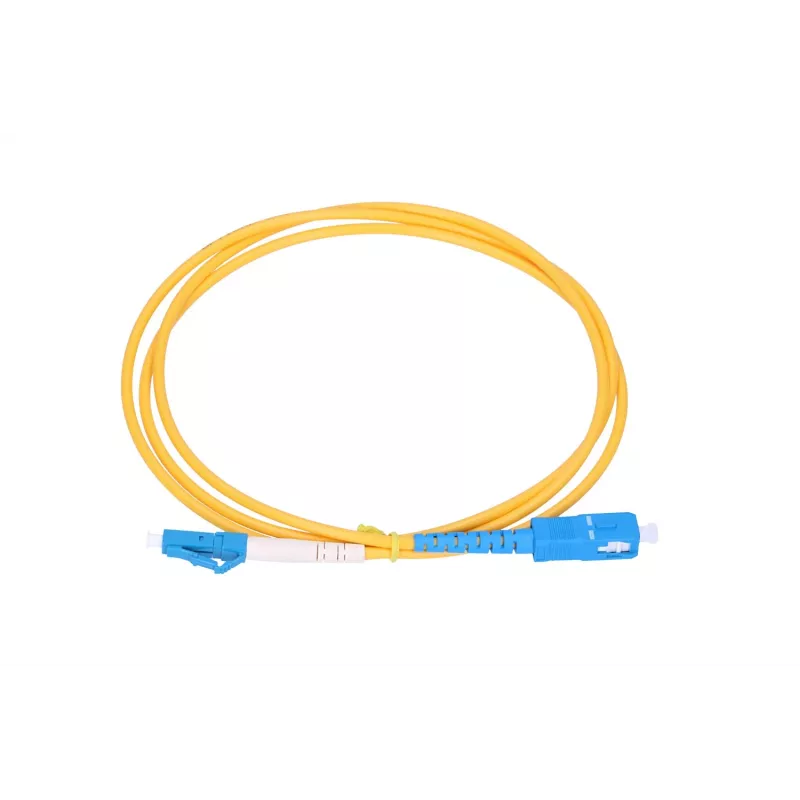

Patchcord Extralink LC/UPC – SC/UPC Single‑Mode G.652D, simplex, 3 mm, 0,5 m

Extralink Single-Mode-Patchkabel mit LC/UPC an einem Ende und SC/UPC am anderen bietet eine simplex optische Verbindung von 0,5 m für Innenbereich-Telekommunikations- und FTTH-Umgebungen. Das Kabel verwendet ITU‑T G.652D-Glasfaser mit einem 3-mm-Mantel und ist für eine niedrige Einfügedämpfung und stabile Single-Mode-Signalübertragung zwischen optischen Geräten wie Transceivern, Switches, Medienkonvertern und Patchpanels ausgelegt. Diese kompakte Länge von 0,5 m eignet sich für kurze Punkt‑zu‑Punkt-Verbindungen innerhalb von Racks, Gehäusen oder Wanddosen, wo zuverlässige, verlustarme Verbindungen erforderlich sind.

Vorteile

Das Patchkabel bietet dank der G.652D-Faserspezifikation eine geringe optische Dämpfung und konsistente Single-Mode-Leistung. Seine simplex Bauweise und die standardmäßigen, polierten LC/UPC- und SC/UPC-Steckverbinder gewährleisten die Kompatibilität mit den meisten Telekommunikations- und Datacom-Geräten. Der 3-mm-Mantel bietet mechanischen Schutz für die Innenbereich-Führung und bewahrt gleichzeitig die Flexibilität für ein ordentliches Kabelmanagement. Die Steckerendflächen sind werkseitig poliert, um die Rückflussdämpfung zu reduzieren und die Verbindungszuverlässigkeit in optischen Systemen zu verbessern.

Geeignet für

• FTTH-Teilnehmeranschlüsse zwischen OLT- und ONT/ONU-Geräten
• Verbindung von optischen Transceivern, Medienkonvertern und Switches
• Patchverbindungen zwischen optischen Verteilern und Wandauslässen
• Kurze Punkt‑zu‑Punkt-Verbindungen innerhalb von Geräteracks und Gehäusen

Wichtige Spezifikationen

• Fasertyp: Single-Mode, ITU‑T G.652D

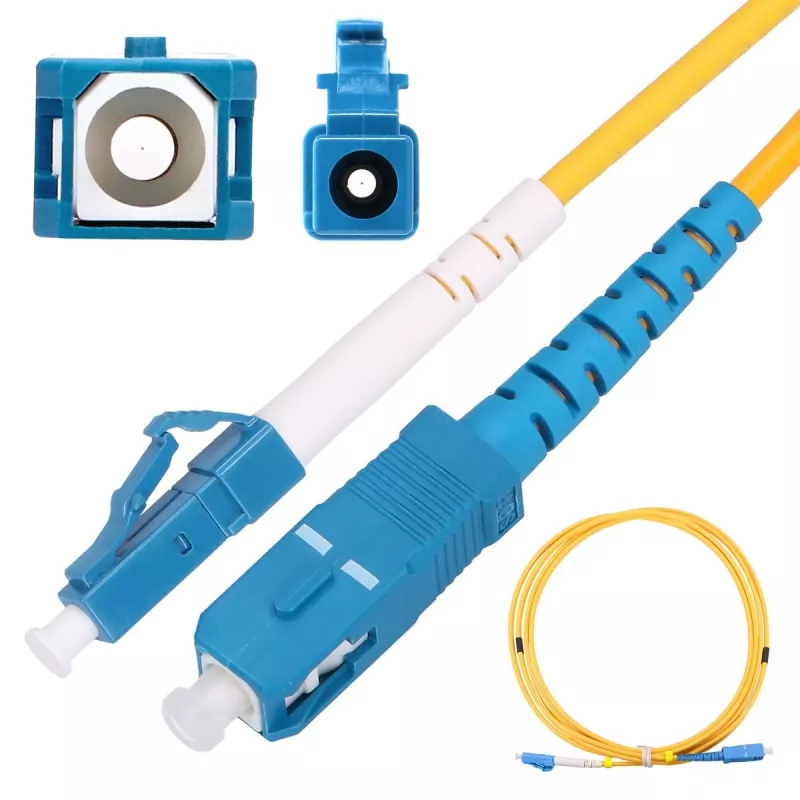

• Stecker A: LC/UPC simplex
• Stecker B: SC/UPC simplex
• Kabelkonstruktion: simplex
• Manteldurchmesser: 3 mm
• Kabellänge: 0,5 m
• Anwendung: Innenbereich-Telekommunikations- und FTTH-Installationen

Verwendung

Stellen Sie sicher, dass beide optischen Geräte ausgeschaltet sind, oder befolgen Sie die Sicherheitsverfahren für Hot-Swap, bevor Sie Verbindungen herstellen. Richten Sie den LC/UPC-Stecker auf den LC-Port aus und drücken Sie ihn, bis er einrastet; stecken Sie den SC/UPC-Stecker in den SC-Adapter oder die Buchse, bis er festsitzt. Vermeiden Sie übermäßiges Biegen des 3-mm-Kabels; beachten Sie die Richtlinien für den minimalen Biegeradius bei Single-Mode-Fasern, um eine erhöhte Dämpfung zu vermeiden. Führen Sie nach der Installation einen grundlegenden Verbindungstest oder eine optische Leistungsprüfung durch, um eine akzeptable Einfüge- und Rückflussdämpfung für die Verbindung zu bestätigen.

Empfehlungen

Bewahren Sie unbenutzte Stecker mit Schutzkappen auf, um die Endflächen sauber zu halten. Verwenden Sie ein Faserinspektionsmikroskop und Reinigungswerkzeuge, wenn Sie Verbindungen neu installieren oder Fehler beheben. Führen Sie das Patchkabel bei dauerhaften Installationen durch geeignete Kabelmanagement-Lösungen und vermeiden Sie enge Biegungen oder Quetschkräfte, um die optische Leistung zu erhalten.
