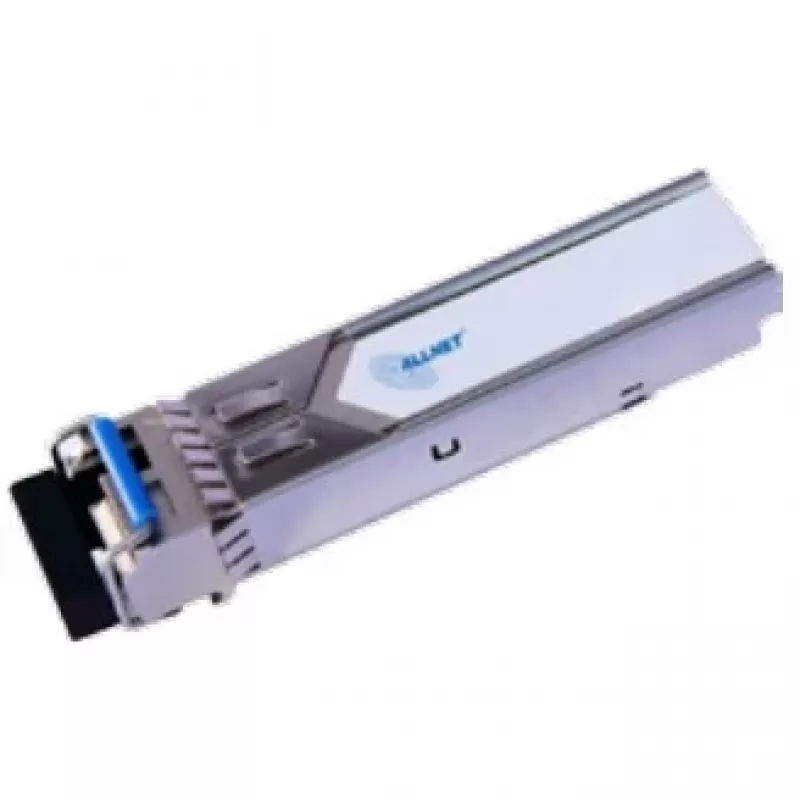

Glasfaser-Transceiver-Modul ALLNET ALL4761

Das ALLNET ALL4761 ist ein SFP-Glasfaser-Transceiver-Modul für Singlemode-Faserverbindungen, das eine maximale Datenrate von 1250 Mbit/s und eine Übertragungsdistanz von bis zu 20 km unterstützt. Das Modul arbeitet mit einer Wellenlänge von 1490 nm, verwendet ein Metallgehäuse zum Schutz und ist mit dem Small Form Factor Pluggable (SFP) Multi-Sourcing Agreement (MSA) kompatibel. Es benötigt eine Versorgungsspannung von 3,3 V mit einer typischen Leistungsaufnahme von etwa 1,2 W und integriert Sender- und Empfängersektionen einschließlich Lasertreiber, PIN-Fotodiode und Steuerelektronik.

Vorteile

Das ALLNET ALL4761 bietet einen kompakten SFP-Formfaktor, der für hot-plugfähige Netzwerkinstallationen geeignet ist, und erfüllt die SFP-MSA-Kompatibilität für breite Interoperabilität. Sein Metallgehäuse verbessert die mechanische Haltbarkeit und thermische Leistung, während die spezifizierte Wellenlänge von 1490 nm und das Singlemode-Design zuverlässige Langstreckenverbindungen bis zu 20 km ermöglichen. Die niedrige typische Leistungsaufnahme trägt zur Reduzierung der Betriebsleistung in rackmontierten Geräten bei.

Geeignet für

• Singlemode-Faser-Uplinks in Unternehmens- und Carrier-Netzwerken
• Zugangs- und Metro-Faserverbindungen bis zu 20 km
• Netzwerk-Switches, Router und Medienkonverter mit SFP-Ports

Technische Daten

• Schnittstelle: SFP
• Maximale Datenübertragungsrate: 1250 Mbit/s
• Wellenlänge: 1490 nm
• Maximale Übertragungsdistanz: bis zu 20 km
• Versorgungsspannung: 3,3 V
• Typische Leistungsaufnahme: 1,2 W
• Produktfarbe / GehäVerwendung: Silber / Metall
• MSA-Kompatibilität: Small Form Factor Pluggable (SFP) MSA

Verwendung

Setzen Sie das ALLNET ALL4761 in einen freien SFP-Steckplatz eines kompatiblen Switches, Routers oder Medienkonverters ein, während das Host-Gerät gemäß den Anweisungen des Herstellers für Hot-Plugging mit Strom versorgt wird. Schließen Sie ein Singlemode-Glasfaserkabel mit passenden Steckern (die zum Transceiver-Port passen) an und überprüfen Sie den Verbindungsstatus über die LEDs des Host-Geräts oder die Managementschnittstelle. Stellen Sie sicher, dass das Host-Gerät gegebenenfalls für die richtige Datenrate und Wellenlänge konfiguriert ist.

Empfehlungen

Verwenden Sie werksseitig konfektionierte Singlemode-Fasern mit den richtigen Steckertypen, halten Sie die Faserenden sauber, um Signalverluste zu vermeiden, und beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul. Bestätigen Sie die Kompatibilität mit der SFP-Modulliste und Firmware Ihres Netzwerkgeräts für einen zuverlässigen Betrieb.
