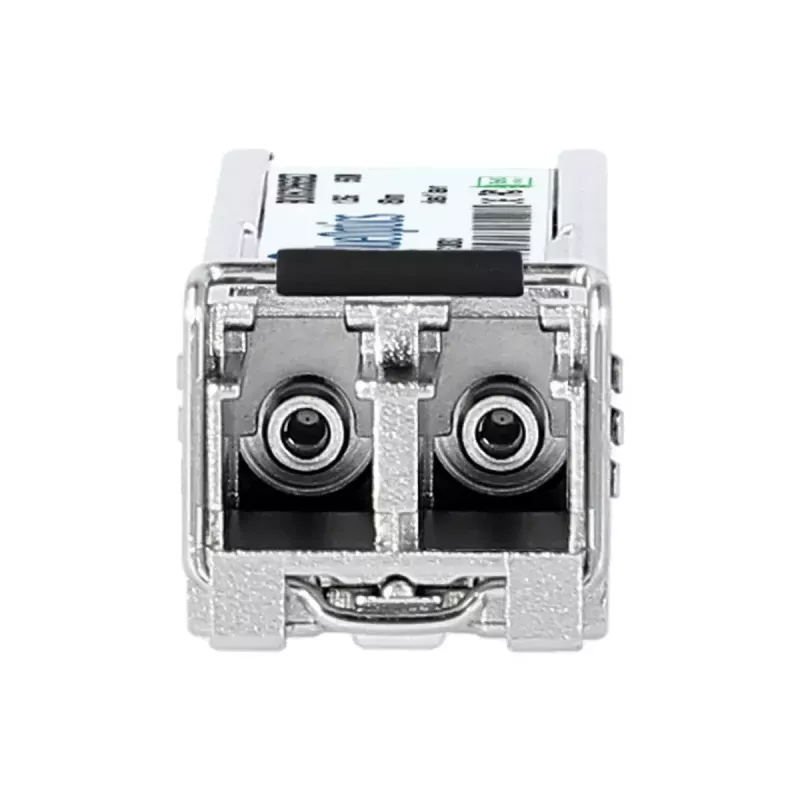

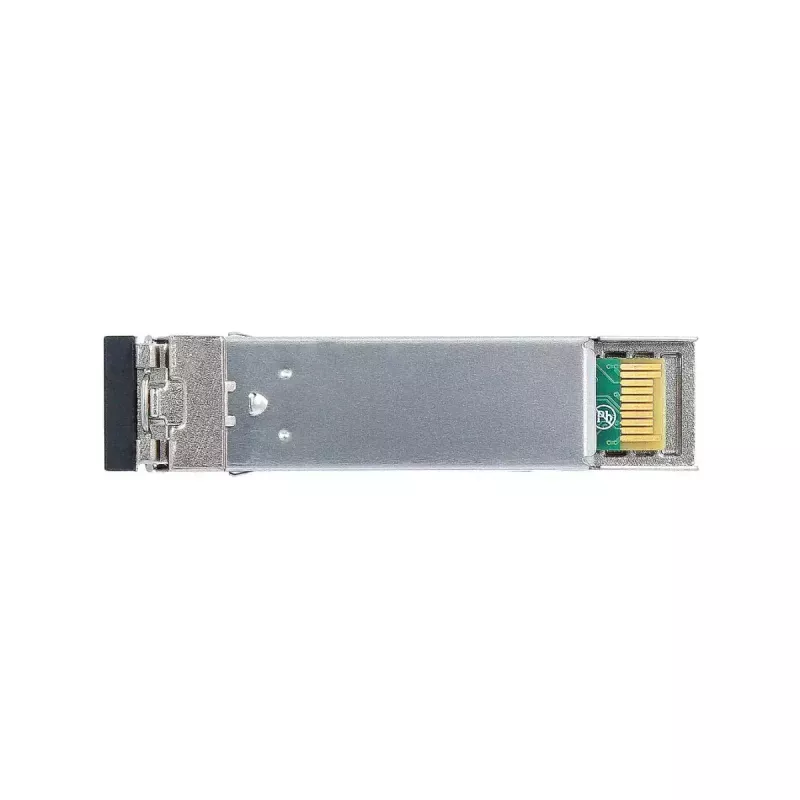

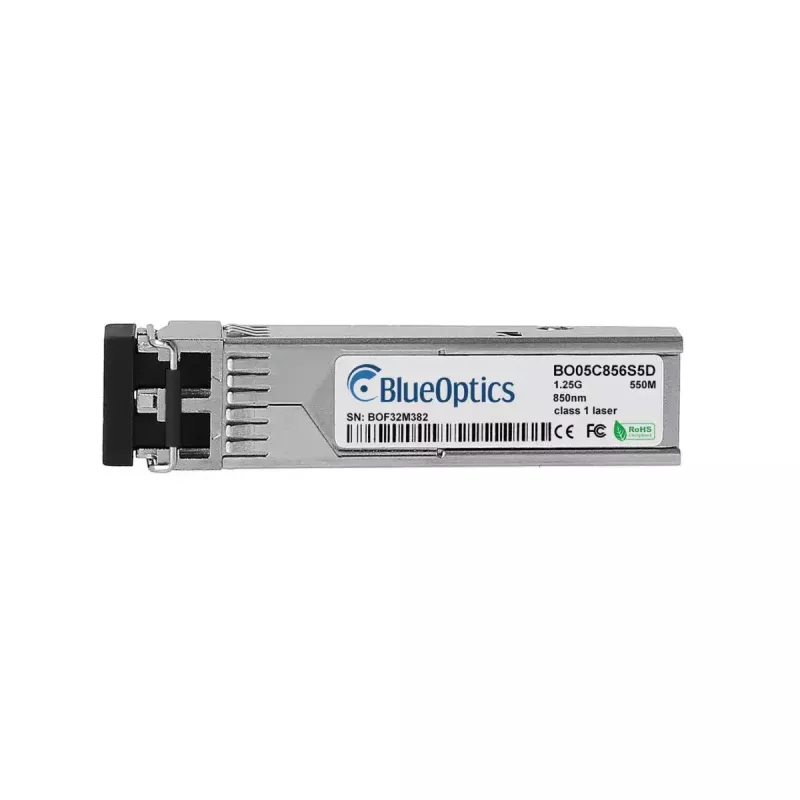

SFP-Transceiver-Modul BlueOptics PN54022-BO Glasfaser 1250 Mbit/s

Das BlueOptics PN54022-BO ist ein SFP-Glasfaser-Transceiver-Modul, das für optische 1,25-Gbit/s-Multimode-Verbindungen (1000Base-SX) entwickelt wurde. In einem kompakten SFP-Formfaktor untergebracht und in Silber ausgeführt, unterstützt dieser Transceiver LC-Duplex-Verbindungen und implementiert separate 850-nm-Sender- und Empfängerkanäle für den Kurzstrecken-Multimode-Betrieb. Das Modul ist CE-, RoHS- und FCC-zertifiziert und wiegt ca. 20 g, wodurch es sich für die Integration in Switches, Router, Speichersysteme und andere Hardware-Plattformen eignet, die SFP-Transceiver akzeptieren.

Vorteile

Das Modul entspricht den MSA-konformen SFP-Spezifikationen und wird mit branchenüblichen optischen und elektronischen Komponenten gebaut, um die Interoperabilität mit gängigen Hardware-Plattformen zu gewährleisten. Integriertes Digital Diagnostics Monitoring (DDM/DOM) ermöglicht die Echtzeitüberwachung von Betriebsparametern wie Versorgungsspannung, Laserstrom, optischer Sende-/Empfangsleistung und Temperatur, sofern vom Host-Gerät unterstützt. Das kompakte SFP-Format vereinfacht die Installation und den Austausch in vorhandenen optischen Ports, während die Multimode-850-nm-Optik zuverlässige Kurzstrecken-Glasfaserverbindungen mit Immunität gegen elektromagnetische Störungen bietet.

Geeignet für

Technische Spezifikationen

Verwendung

Setzen Sie den SFP-Transceiver in einen kompatiblen SFP-Steckplatz am Host-Gerät ein, bis er einrastet, und verbinden Sie dann LC-Duplex-Multimode-Glasfaser-Patchkabel mit den LC-Anschlüssen des Moduls. Stellen Sie sicher, dass das Host-Gerät den 1000Base-SX-Betrieb unterstützt und, falls eine Überwachung erforderlich ist, DDM/DOM (SFF-8472) unterstützt, um auf Diagnoseparameter zuzugreifen. Konfigurieren Sie den Host-Port gemäß den Netzwerkanforderungen (Geschwindigkeit/Duplex oder Auto-Negotiation je nach Bedarf) und überprüfen Sie den Verbindungsstatus über die Verwaltungsschnittstelle des Host-Geräts. Befolgen Sie beim Entfernen des Moduls das Hot-Swap-Verfahren des Host-Herstellers und fassen Sie das Modul am Gehäuse an, um die optischen Schnittstellen nicht zu berühren.

Empfehlungen

Verwenden Sie hochwertige Multimode-LC-Patchkabel und befolgen Sie die Herstellerrichtlinien für den maximal unterstützten Fasertyp und die Segmentlänge. Halten Sie die optischen Steckverbinder mit Schutzkappen verschlossen, wenn sie nicht angeschlossen sind, und führen Sie vor der Installation eine Steckverbinderreinigung durch. Überprüfen Sie die Kompatibilität mit der spezifischen Host-Hardware und aktivieren Sie DDM/DOM nur, wenn die Host-Plattform dies unterstützt, um Echtzeit-Diagnosedaten anzuzeigen.
