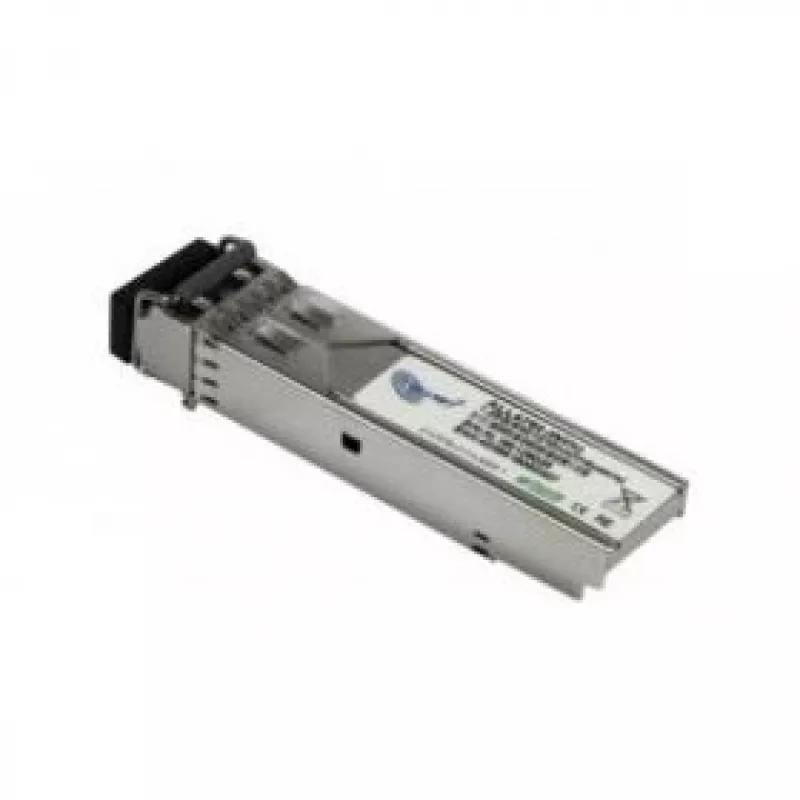

Glasfaser-Transceiver-Modul ALLNET ALL4750-INDU

Das ALLNET ALL4750-INDU ist ein silberfarbenes SFP-Glasfaser-Transceiver-Modul, das eine Datenrate von bis zu 1000 Mbit/s unterstützt und bei einer Wellenlänge von 850 nm arbeitet. Entwickelt für den Einsatz in Standard-SFP-Steckplätzen, bietet es optische Konnektivität über Multimode-Faser mit einem LC-Stecker und eignet sich für Ethernet-, Telekommunikations- und Fibre-Channel-Anwendungen, die optische Kurzstreckenverbindungen erfordern.

Vorteile

Dieses SFP-Modul integriert einen 850-nm-VCSEL-Laser und einen PIN-Fotodetektor in einem kompakten SFP-Gehäuse mit LC-Stecker und bietet Übertragungsdistanzen von bis zu 550 m über 50/125-µm-Multimode-Faser. Es benötigt eine einzelne +3,3-V-Stromversorgung, bietet LVPECL-kompatible Daten-I/O und umfasst ein rauscharmes EMV-Design sowie einen verbesserten ESD-Schutz. Das Modul erfüllt die Lasersicherheitsnorm IEC-60825 und die RoHS-Anforderungen.

Geeignet für

• Kurzstrecken-Ethernet-Verbindungen (bis zu 1 Gbit/s)
• Telekommunikationsgeräte, die Multimode-Faserkonnektivität erfordern
• Fibre-Channel-Verbindungen über Multimode-Faser

Technische Daten

• Schnittstelle: SFP mit LC-Stecker
• Wellenlänge: 850 nm (VCSEL)
• Maximale Datenrate: 1000 Mbit/s
• Maximale Reichweite: bis zu 550 m auf 50/125 µm MMF
• Stromversorgung: +3,3 V Einzelversorgung
• Daten-I/O: LVPECL-kompatibel
• Sicherheit und Konformität: IEC-60825 Lasersicherheit, RoHS-konform

Verwendung

Setzen Sie das ALLNET ALL4750-INDU in einen kompatiblen SFP-Steckplatz Ihres Switches, Transceiver-Käfigs oder Medienkonverters ein und stellen Sie sicher, dass der optische LC-Stecker ordnungsgemäß mit dem Multimode-Faser-Patchkabel verbunden ist. Versorgen Sie das Host-Gerät über den SFP-Steckplatz mit der standardmäßigen +3,3-V-Spannung. Konfigurieren Sie das Host-Netzwerkgerät für den 1-Gbit/s-Betrieb und überprüfen Sie den Verbindungsstatus anhand der Geräte-LEDs oder der Verwaltungsschnittstelle. Stellen Sie für eine optimale Leistung sicher, dass der Fasertyp 50/125 µm MMF ist und die Stecker sauber und unbeschädigt sind.

Empfehlungen

Verwenden Sie standardmäßige 50/125-µm-Multimode-Faser und LC-Stecker; reinigen Sie die Stecker vor dem Verbinden, überschreiten Sie nicht die angegebene maximale Reichweite von 550 m und befolgen Sie die Sicherheitspraktiken gemäß IEC-60825 beim Umgang mit optischen Transceivern.
