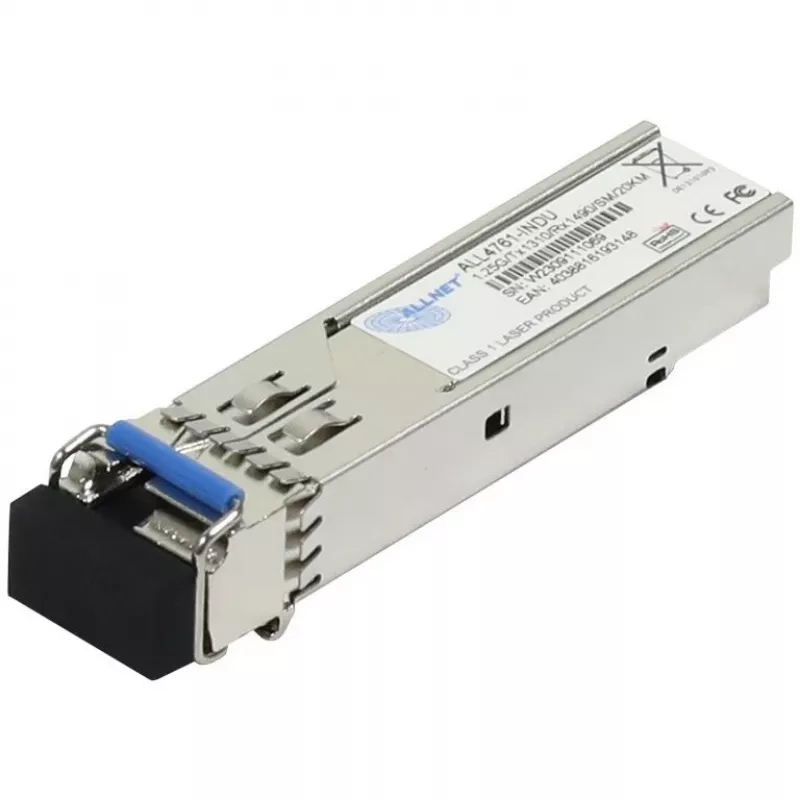

Netzwerk-Transceiver-Modul ALLNET ALL4761-INDU SFP mini-GBIC, Glasfaser 1000 Mbit/s, 3,3 V, silber

ALLNET ALL4761-INDU ist ein SFP (mini-GBIC) Glasfaser-Transceiver-Modul, das für den Einsatz in MSA-konformen Netzwerkgeräten entwickelt wurde. Das Modul unterstützt Datenraten bis zu 1000 Mbit/s und arbeitet mit einer Versorgungsspannung von 3,3 V (maximal 3,45 V). Das kompakte silberne GBIC-Formfaktorgehäuse wiegt etwa 0,02 kg. Der Transceiver eignet sich für Uplinks und Glasfaserverbindungen in industriellen und Unternehmensnetzwerken und ist nach CE- und FCC-Standards zertifiziert. Es wird ohne Cadmium, Blei und Quecksilber hergestellt.

Vorteile

Das ALL4761-INDU bietet eine hot-plug-fähige mini-GBIC-Schnittstelle, die die Installation und den Austausch in Switches und Routern vereinfacht, ohne die Geräte ausschalten zu müssen. Sein kompaktes Design und der branchenübliche SFP-Formfaktor ermöglichen die Kompatibilität mit einer Vielzahl von MSA-konformen Geräten. Der Betrieb mit einer Eingangsspannung von 3,3 V macht es kompatibel mit den üblichen Spannungsversorgungen von Switches und Medienkonvertern. Die Konformität des Moduls mit CE und FCC gewährleistet die Einhaltung der geltenden gesetzlichen Anforderungen.

Geeignet für

• Uplink-Verbindungen zwischen Switches in Unternehmensnetzwerken
• Glasfaser-Backbone-Verbindungen in industriellen Umgebungen
• Medienkonverter und Transceiver-Steckplätze, die SFP-mini-GBIC-Module erfordern
• Langstrecken-Einzelfaserverbindungen, bei denen WDM (bidirektionale) LC-Verbindungen verwendet werden

Wichtige Spezifikationen

• Formfaktor: SFP (mini-GBIC)
• Datenrate: bis zu 1000 Mbit/s (Gigabit Ethernet)
• Unterstützte Ethernet-Typen: 1,25 Gbps serielle Schnittstelle für Gigabit Ethernet
• Stromversorgung: 3,3 V nominal (maximal 3,45 V)
• Anschlusstyp: LC (bidirektional / WDM)
• Typische Reichweite: bis zu 20 km (Singlemode-Faser)
• Betriebstemperaturbereich: Industriebereich (-40 °C bis +85 °C)
• Material / Oberfläche: silbernes Gehäuse
• Gewicht: ca. 0,02 kg

Verwendung

Stecken Sie das ALLNET ALL4761-INDU SFP-Modul in einen freien SFP-Steckplatz eines kompatiblen Switches, Routers oder Medienkonverters, solange das Host-Gerät Hot-Plugging unterstützt. Stellen Sie sicher, dass das Gerät eine 3,3-V-Schiene bereitstellt und dass der Transceiver-Typ von der Host-Firmware unterstützt wird. Schließen Sie LC-Glasfaser-Patchkabel an die duplex-/bidirektionalen Ports des Moduls an und beachten Sie dabei die für die Verbindung erforderliche Sende-/Empfangsausrichtung. Überprüfen Sie nach dem Einsetzen den Verbindungs- und Geschwindigkeitsstatus über die Verwaltungsschnittstelle des Host-Geräts.

Empfehlungen

Verwenden Sie Singlemode-Fasern mit geeigneten LC-Steckern und beachten Sie die Herstellerrichtlinien für die maximale Verbindungsentfernung und das optische Budget. Vermeiden Sie elektrostatische Entladungen am Transceiver und stellen Sie sicher, dass die Ferrulen vor dem Zusammenstecken sauber sind, um Signalverluste zu reduzieren. Überprüfen Sie bei industriellen Einsätzen die Gerätekompatibilität mit dem erweiterten Temperaturbetrieb und führen Sie nach der Installation eine Verbindungsvalidierung durch.
