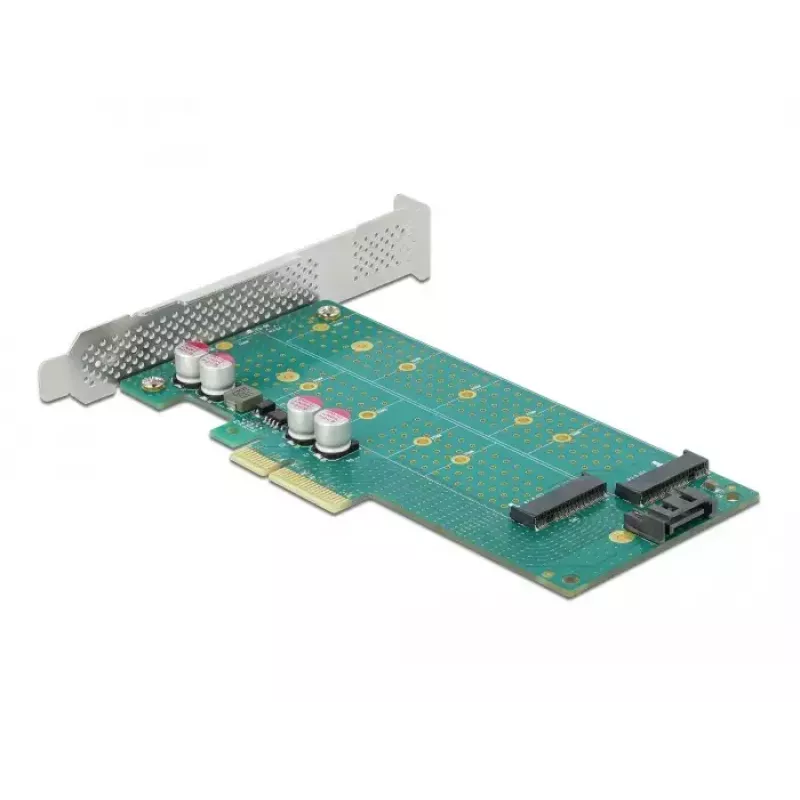

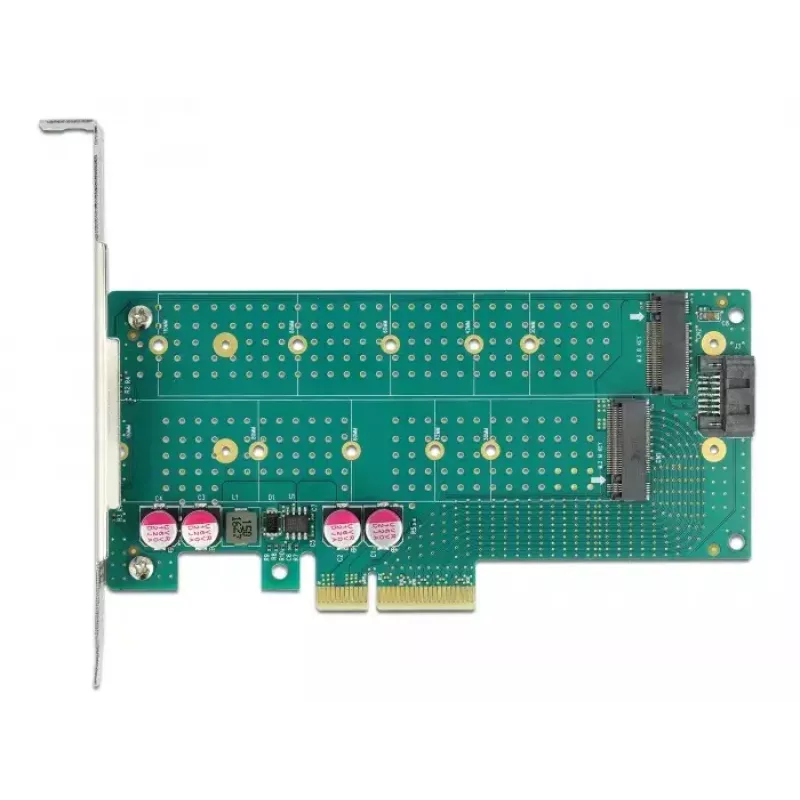

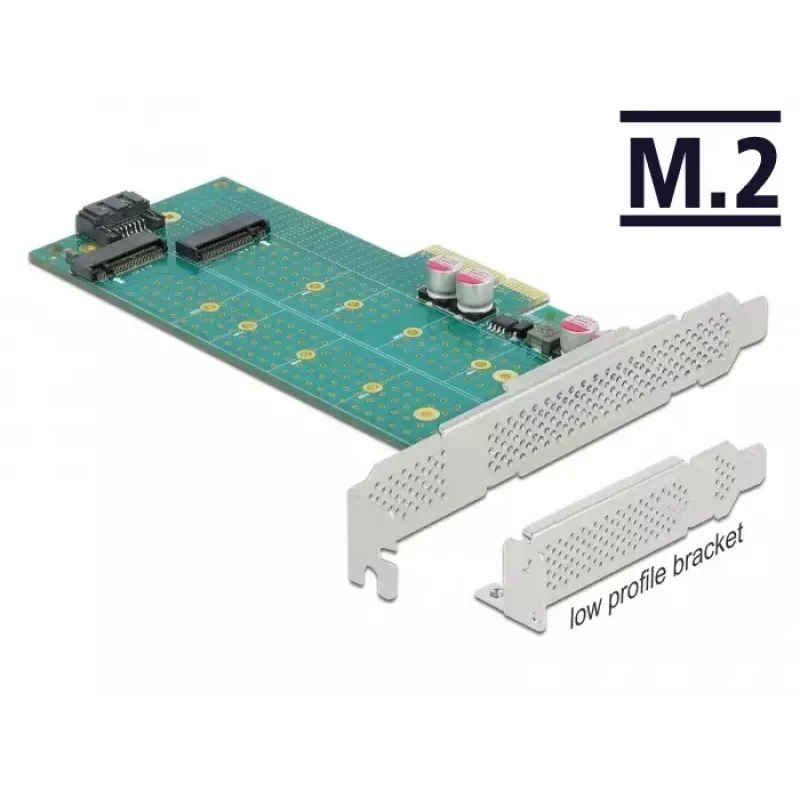

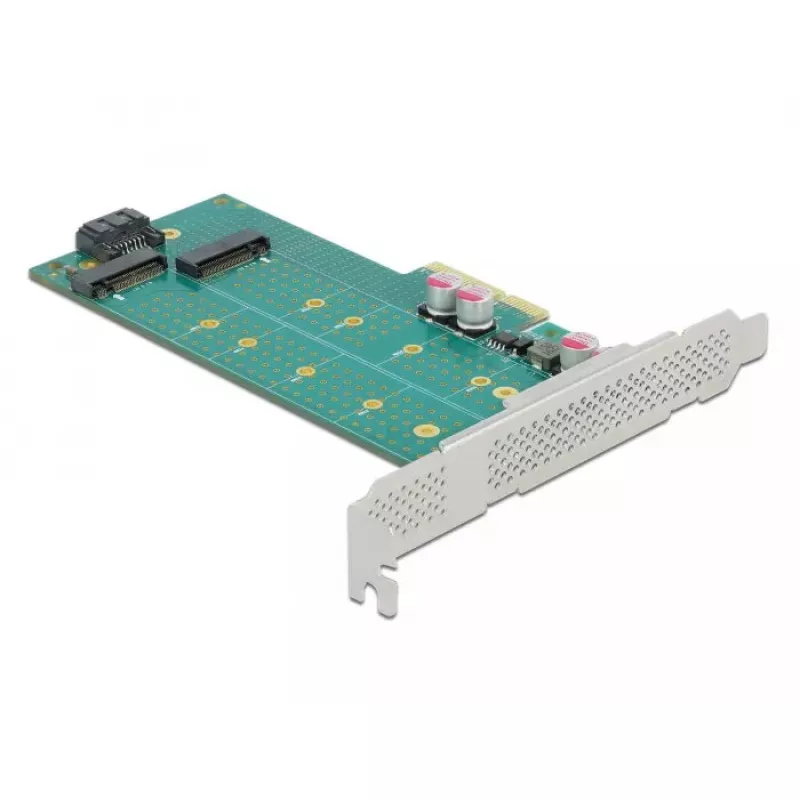

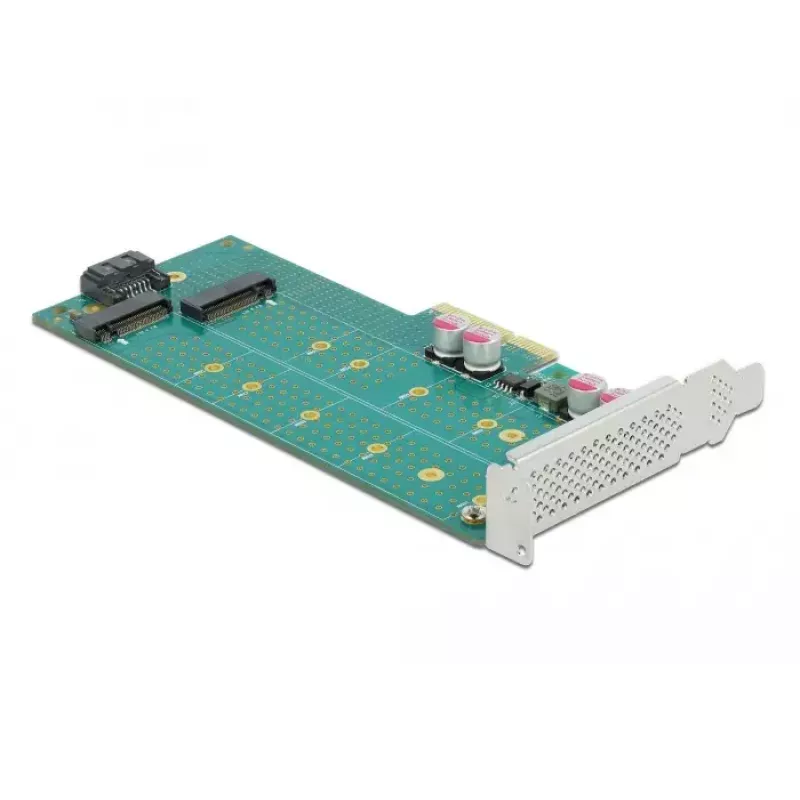

Erweiterungskarte DeLOCK PCI Express x4 auf M.2 Key B + M - Low-Profile

Diese PCI Express-Karte von Delock erweitert einen PC um zwei M.2-Steckplätze: einen M.2 Key B Steckplatz, der SATA-M.2-Module unterstützt (Formate 22110, 2280, 2260, 2242, 2230), und einen M.2 Key M Steckplatz für PCIe/NVMe-M.2-Module (gleiche unterstützte Formate). Die Karte verwendet eine PCIe x4 Host-Schnittstelle und ist in einem Low-Profile-Formfaktor erhältlich, der für kompakte Systeme geeignet ist. Beide M.2-Steckplätze können gleichzeitig genutzt werden; das SATA-M.2-Modul wird über ein SATA-Kabel mit dem Motherboard verbunden.

Vorteile

Die Delock PCI Express x4 Karte bietet gleichzeitige Unterstützung für ein SATA-M.2- (Key B) und ein NVMe-M.2-Laufwerk (Key M) und ermöglicht so flexible Speichererweiterung. Ihre PCIe x4 Host-Schnittstelle bietet Hochgeschwindigkeitsanbindung und das Low-Profile-Design passt in Small-Form-Factor-PCs. Die Karte unterstützt gängige M.2-Längen (22110, 2280, 2260, 2242, 2230) und enthält einen SATA-Anschluss für das M.2-SATA-Modul.

Geeignet für

Technische Daten

Verwendung

Installieren Sie die Erweiterungskarte in einem freien PCIe x4 (oder höher) Steckplatz auf dem Motherboard und befestigen Sie sie im Gehäuse. Montieren Sie ein kompatibles M.2-SATA-Modul (Key B) und ein kompatibles M.2-PCIe/NVMe-Modul (Key M) in den entsprechenden M.2-Sockeln und verwenden Sie die passenden Abstandshalter-Positionen für die Modullänge (22110, 2280, 2260, 2242, 2230). Verbinden Sie das SATA-M.2-Modul bei Bedarf über das mitgelieferte SATA-Kabel mit dem Motherboard. Schalten Sie das System nach der Installation ein und überprüfen Sie, ob beide Geräte im BIOS/UEFI und im Betriebssystem erkannt werden. Installieren Sie bei Bedarf entsprechende Treiber oder konfigurieren Sie die Laufwerke in der Datenträgerverwaltung.

Empfehlungen

Verwenden Sie hochwertige M.2-Module, die den unterstützten Key- und Längenspezifikationen entsprechen. Stellen Sie sicher, dass das Gehäuse ausreichende Belüftung für NVMe-Laufwerke bietet, und prüfen Sie die Motherboard-Kompatibilität mit zusätzlichen SATA-Geräten, wenn das M.2-SATA-Modul über ein SATA-Kabel angeschlossen wird.
