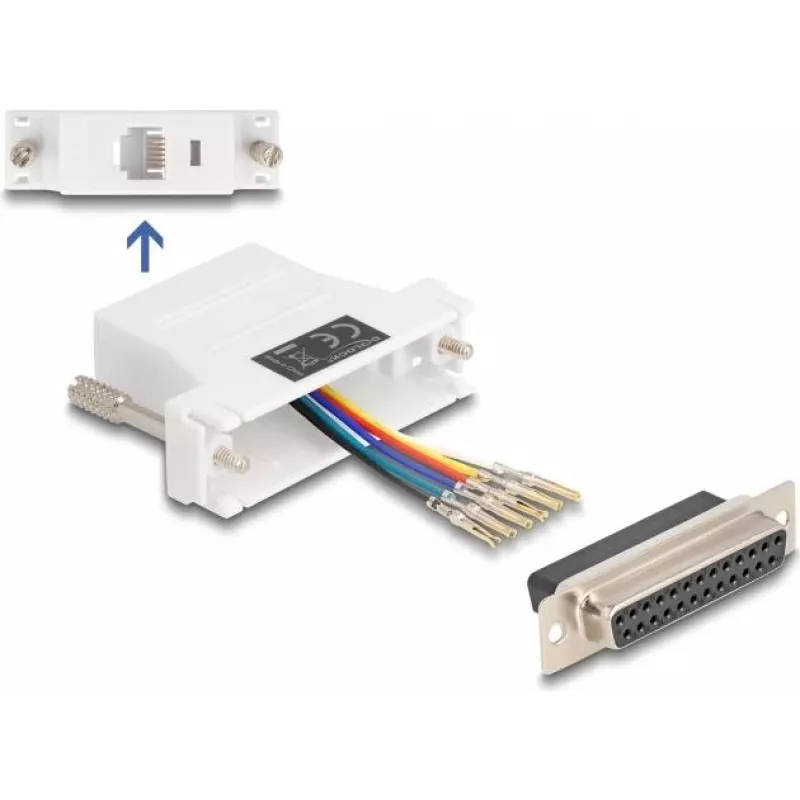

DELOCK D-Sub 25-polig Buchse auf RJ12 Buchse Montageset, weiß

Montageset zur Umwandlung eines D-Sub 25-polig Buchse (DB-25) Steckverbinders in einen RJ12 Buchse Anschluss. Das DELOCK D-Sub 25-polig Buchse auf RJ12 Buchse Montageset liefert das notwendige weiße Gehäuse und die Kontakte, um einen kundenspezifischen Adapter für Kabelkonfektionen, serielle Verbindungen oder Anwendungen zu bauen, bei denen eine kompakte RJ12-Schnittstelle von einem DB-25-Port benötigt wird. Die Kontakte sind so konzipiert, dass sie in der erforderlichen Reihenfolge in das D-Sub-Gehäuse eingesetzt werden und einrasten, um einen zuverlässigen elektrischen Kontakt herzustellen.

Vorteile

Das Kit ermöglicht eine flexible Belegung der D-Sub-25-Kontakte, sodass Sie Signale individuell auf den RJ12-Steckverbinder abbilden können. Geliefert mit einem weißen Gehäuse und Teilen, eignet sich das Montageset für die Montage vor Ort oder in der Werkstatt von kundenspezifischen Adaptern, ohne dass das D-Sub-Gehäuse gelötet werden muss. Die Einrastkontakte sorgen für sicheren mechanischen Halt und zuverlässige Kontinuität nach der Montage.

Geeignet für

• Erstellen einer kompakten RJ12-Schnittstelle von einem DB-25 seriellen Port
• Kundenspezifische Kabelkonfektionen und Feldverdrahtung
• ISDN- oder Telefonleitungsanpassungen, bei denen ein RJ12-Abschluss von einem D-Sub benötigt wird
• Prototyping und Kleinserien-Steckverbinderumwandlungen

Technische Daten

• Steckverbinderumwandlung: D-Sub 25-polig Buchse (DB-25) auf RJ12 Buchse
• Farbe: weißes Gehäuse
• Inhalt: Gehäuse und Einlegeteile für einen Adapter (Montageset)
• Kontakthalterung: Einrastkontakte für mechanischen Halt und elektrischen Kontakt

Verwendung

Bereiten Sie die Kabelenden für die RJ12-Verdrahtung vor und setzen Sie die entsprechenden Kontakte gemäß der erforderlichen Pinbelegung in das D-Sub-Gehäuse ein. Führen Sie das Kabel und die Anschlüsse in das Gehäuse ein und stellen Sie sicher, dass jeder Kontakt für sicheren Halt einrastet. Bauen Sie das D-Sub-Gehäuse zusammen und sichern Sie alle im Kit enthaltenen Befestigungselemente. Überprüfen Sie die Kontinuität und die korrekte Pin-Zuordnung mit einem Multimeter vor der endgültigen Installation.

Empfehlungen

Planen Sie die Pin-Belegung im Voraus, um eine korrekte Signalzuordnung zwischen DB-25 und RJ12 sicherzustellen. Testen Sie nach der Montage die Kontinuität und Isolation und verwenden Sie den Adapter innerhalb der elektrischen und umgebungsbedingten Grenzen der angeschlossenen Geräte. Lagern Sie unbenutzte Teile in einer trockenen Umgebung, um eine Verschmutzung der Kontakte zu vermeiden.
