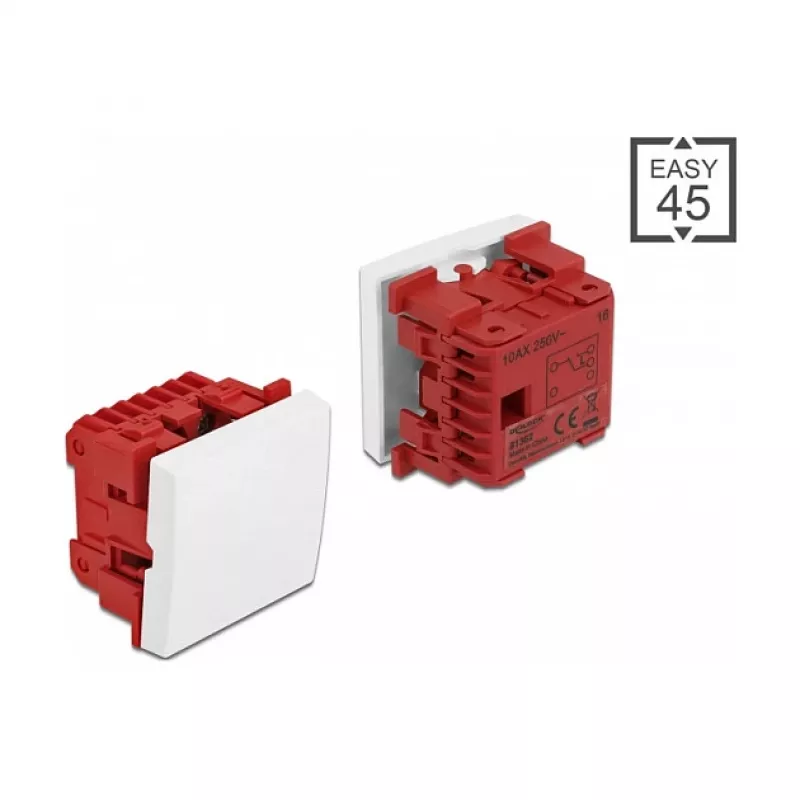

Druckschalter DELOCK Easy 45 1P Weiß, 250 V AC, 10 A, 45×45×37 mm

Der DELOCK Easy 45 Druckschalter ist ein einpoliger Handschalter in Weiß, der für Schalttafeln, Wandinstallationen und Gerätefrontplatten konzipiert ist. Er ist für AC 250 V und einen Nennstrom von 10 A ausgelegt und hat kompakte Abmessungen von 45 × 45 × 37 mm. Der Schalter arbeitet als einfacher Taster zum Ein- und Ausschalten von Lichtquellen und Stromversorgungen, und seine Wechselfunktion ermöglicht Anwendungen wie Flur- oder Treppenhausbeleuchtung, bei denen eine Zweiwegsteuerung erforderlich ist. Das Modul verwendet einen Snap-In-Mechanismus für eine sichere Installation und einfache Entnahme bei Wartung oder Austausch.

Vorteile

Der Schalter bietet zuverlässigen mechanischen Betrieb für häufiges manuelles Schalten und unterstützt eine Wechselfunktion für flexible Verdrahtungskonfigurationen. Seine kompakte 45×45 mm Bauform passt in standardisierte modulare Halterungen und Kabelkanäle und ermöglicht eine einfache Integration in modulare Easy 45 Systeme, die Steckdosen, HDMI-, USB- und andere Schnittstellenmodule umfassen können. Die weiße Oberfläche bietet eine neutrale Optik, die für eine Vielzahl von Einsatzumgebungen geeignet ist, während die Snap-In-Montage eine stabile Installation ohne zusätzliches Werkzeug gewährleistet.

Geeignet für

• Schalttafeln und Instrumentenfronten
• Wandmontierte Licht- und Stromschaltung in Wohn- oder Geschäftsräumen
• Flur-, Treppenhaus- oder Zweiwegbeleuchtungskreise
• Modulare Easy 45 Installationen, die Strom- und Schnittstellenmodule kombinieren

Technische Daten

• Elektrische Bemessung: AC 250 V, Nennstrom 10 A
• Pole: einpolig (1P)
• Funktion: Taster mit Wechselfähigkeit
• Abmessungen: 45 mm (B) × 45 mm (T) × 37 mm (H)
• Farbe: Weiß
• Montage: Snap-In-Modulmontage für standardisierte Halterungen und Kanäle

Verwendung

Installieren Sie das Modul mit dem Snap-In-Mechanismus in einen kompatiblen Easy 45 Modulhalter oder Kabelkanal, sodass es sicher einrastet. Schließen Sie die Versorgungs- und Lastleiter gemäß den örtlichen Elektrovorschriften und Schaltplänen für einpolige oder Wechselschaltungen an die entsprechenden Klemmen an. Überprüfen Sie nach der Verdrahtung die sicheren Verbindungen und schalten Sie die Stromversorgung wieder ein, um die Funktion zu testen: Durch Drücken der Taste wird der Ausgangszustand umgeschaltet. Bei Verwendung in einer Zweiwegbeleuchtung verdrahten Sie die Wechselkontakte gemäß dem erforderlichen Schaltschema und testen Sie von beiden Schalterpositionen aus.

Empfehlungen

Stellen Sie sicher, dass Installation und Verdrahtung von einer qualifizierten Elektrofachkraft durchgeführt werden und den geltenden Elektrovorschriften entsprechen. Überschreiten Sie nicht die Bemessungsspannung und den Bemessungsstrom (AC 250 V, 10 A). Verwenden Sie kompatible Easy 45 Halterungen und Zubehör, um mechanische Stabilität und sichere elektrische Trennung von benachbarten Modulen zu gewährleisten.
