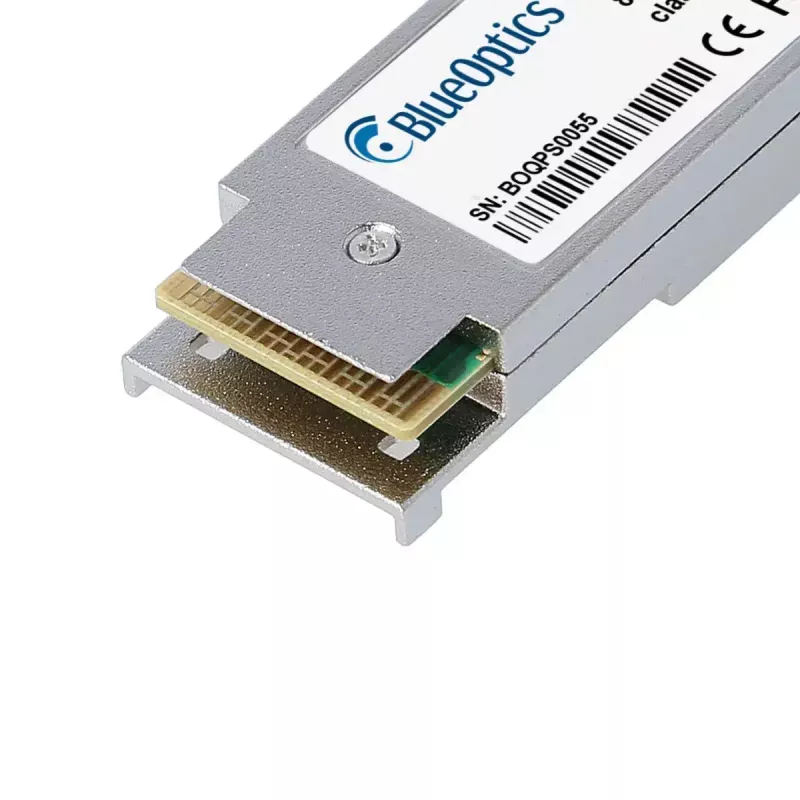

Glasfaser-Transceiver-Modul BlueOptics QFX-QSFP-40GE-ESR4-BO 40000 Mbit/s 850 nm

Das BlueOptics QFX-QSFP-40GE-ESR4-BO ist ein QSFP-Glasfaser-Transceiver-Modul, das für optische 40-Gbit/s-Verbindungen über Multimode-Faser bei einer Mittenwellenlänge von 850 nm ausgelegt ist. Das Modul verfügt über einen MPO/MTP-Anschluss gemäß MSA-Standards und bietet gleichzeitige Sende- und Empfangskanäle in einem kompakten QSFP-Formfaktor. Es besteht aus hochwertigen Komponenten und wurde für den Einsatz in gängigen Netzwerkplattformen getestet. Es ist als kompatible Alternative für Systeme vorgesehen, die das entsprechende 40GBASE-ESR4 MPO/MTP QSFP-Modul unterstützen.

Vorteile

Der Transceiver unterstützt eine maximale Datenübertragungsrate von 40000 Mbit/s und wird nach MSA-kompatiblen mechanischen und optischen Spezifikationen gefertigt, um die Interoperabilität mit Netzwerk-Switches, Routern und Speichersystemen zu gewährleisten. Er verfügt über Digital Diagnostics Monitoring (DDM/DOM) zur Echtzeitüberwachung von optischer Leistung, Versorgungsspannung, Laser-Bias-Strom und Temperatur und wird aus ausgewählten optischen und elektronischen Komponenten gefertigt, um eine verlängerte Lebensdauer und Zuverlässigkeit zu bieten. Sein kompaktes QSFP-Gehäuse und die MPO/MTP-Schnittstelle ermöglichen hochdichte Verbindungen mit geringer Latenz in Rechenzentren und Unternehmensumgebungen.

Geeignet für

• 40-Gigabit-Ethernet-Verbindungen über Multimode-Faser in Rechenzentren
• Hochgeschwindigkeitsverbindungen zwischen Switches und zwischen Switch und Server
• Backbones und Aggregationslinks für Storage Area Networks (SAN)
• System-Upgrades, bei denen MSA-konforme QSFP-MPO/MTP-Transceiver erforderlich sind

Technische Spezifikationen

• Schnittstellentyp: QSFP (MPO/MTP-Stecker)
• Maximale Datenübertragungsrate: 40000 Mbit/s (40 Gbit/s)
• Optische Wellenlänge: 850 nm für Senden und Empfangen
• Kompatible Faser: Multimode-Faser (MMF)
• Formfaktor: QSFP (hot-pluggable)
• Farbe und Gewicht: silbernes Gehäuse, ca. 0,04 kg
• Digitale Diagnose: DDM/DOM (Echtzeitüberwachung von Spannung, Strom, optischer Leistung, Temperatur)
• MSA-konformes mechanisches und elektrisches Design für breite Hardwarekompatibilität

Verwendung

Installieren Sie den BlueOptics QSFP-Transceiver in einen kompatiblen QSFP-Port an einem Switch, Router oder einem anderen Netzwerkgerät, während das Host-Gerät ausgeschaltet ist, oder befolgen Sie die Hot-Swap-Anweisungen des Anbieters. Schließen Sie ein MPO/MTP-Multimode-Patchkabel an den Transceiver an und führen Sie das Kabel zum passenden MPO/MTP-Ende oder Patchpanel. Überprüfen Sie nach der Installation den Link-Status am Host-Gerät und lesen Sie, falls unterstützt, die DDM/DOM-Werte aus, um die optischen Leistungspegel und die Betriebstemperatur zu bestätigen. Befolgen Sie die Richtlinien des Systemanbieters für Firmware- oder Kompatibilitätseinstellungen, wenn Sie das Modul in markengebundene Plattformen integrieren.

Empfehlungen

Verwenden Sie hochwertige Multimode-MPO/MTP-Patchkabel und halten Sie sich an die empfohlenen Verfahren zur Steckerreinigung, um die Signalintegrität zu erhalten. Stellen Sie sicher, dass das Host-Gerät DDM/DOM unterstützt, wenn Sie Ferndiagnose benötigen. Für optimale Leistung passen Sie den Transceiver an Multimode-Fasertypen (OM3/OM4) an, die für 40GBASE-ESR4-Verbindungen geeignet sind, und beachten Sie die Best Practices für Biegeradius und Kabelführung in der Verkabelungsinfrastruktur.
