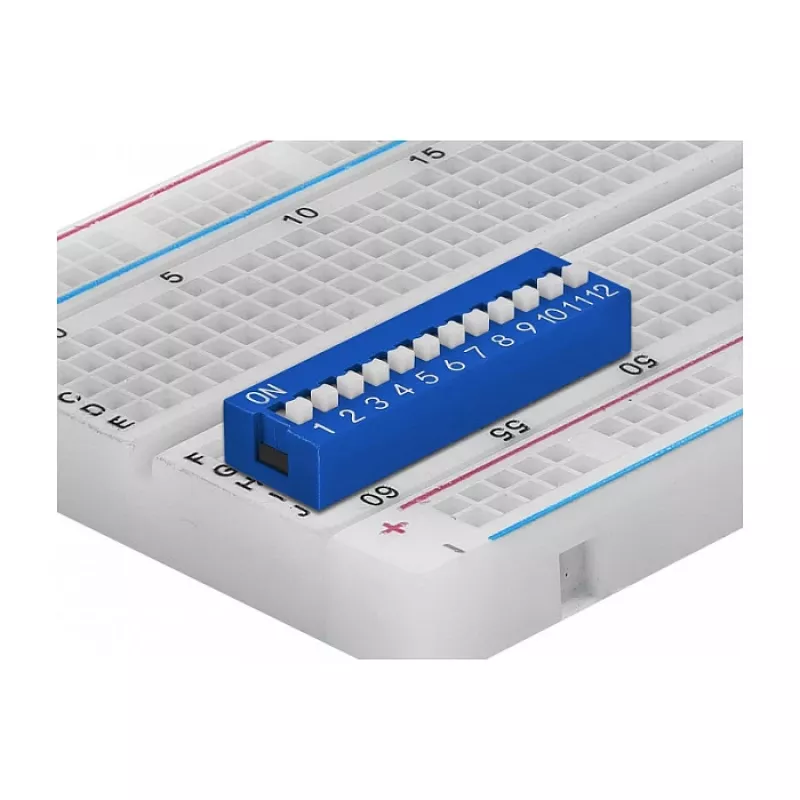

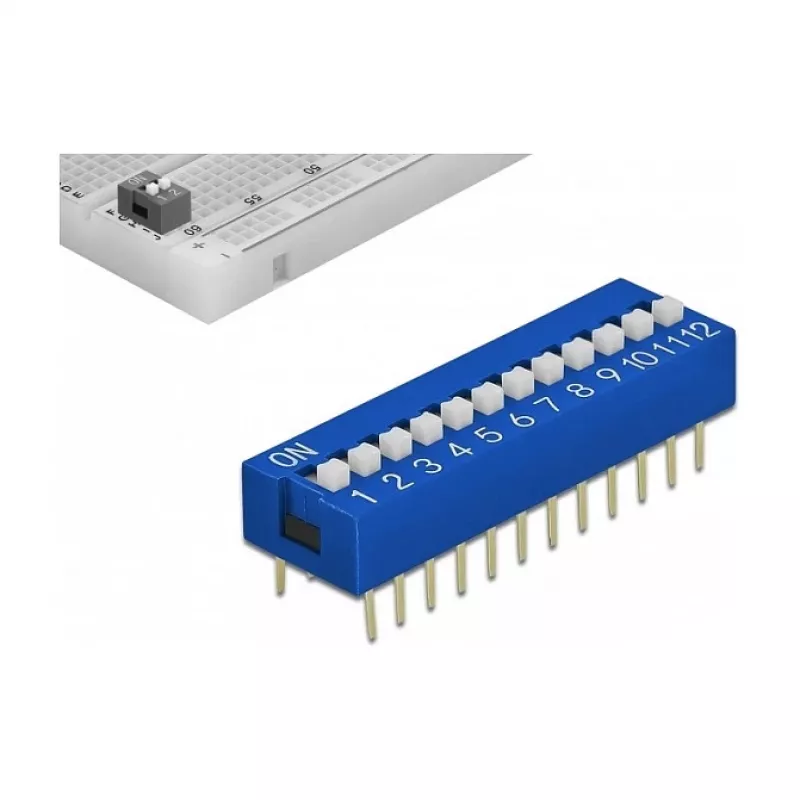

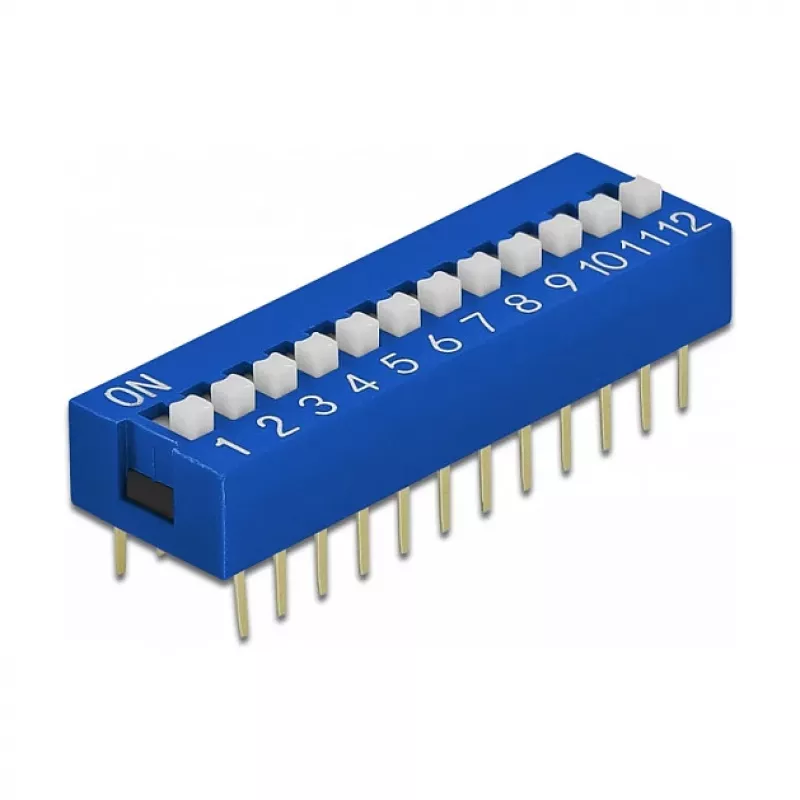

DIP-Schalter für Leiterplatten DELOCK 66388, blaues Kunststoff, 10 Stk., 31,9×9,9×5,5 mm

DELOCK 66388 ist ein Set mit 10 blauen Kunststoff-DIP-Schiebeschaltern für Leiterplatten (PCB). Jeder Schalter misst 31,9 × 9,9 × 5,5 mm und ist für die Durchsteckmontage (THT) mit Lötstiften für zuverlässigen mechanischen und elektrischen Kontakt ausgelegt. Diese DIP-Schalter ermöglichen die manuelle Ein/Aus-Auswahl für Adress- und Moduseinstellungen, Konfigurationsänderungen und andere Niederspannungs-Signalaufgaben in Telekommunikations-, Rechen- und Messgeräten oder Hobbyelektronik.

Vorteile

Die Schalter zeichnen sich durch einen kompakten Platzbedarf und ein standardisiertes Durchsteckmontage-Pin-Layout zur einfachen Integration in PCB-Designs aus. Blaue Kunststoffgehäuse sorgen für eine klare visuelle Erkennung der Schalterreihe, während der Schiebeaktuator eindeutige Ein/Aus-Positionen für wiederholbare Konfigurationsänderungen bietet. Als Set mit 10 Stück geliefert, vereinfachen die Komponenten Batch-Austausch und Prototyping-Aufgaben und sind mit branchenüblichen Niederspannungsschaltungen kompatibel.

Geeignet für

• PCB-Konfiguration und Adress- oder Modusauswahl in eingebetteten Systemen
• Reparatur und Austausch von DIP-Schalterreihen in Telekommunikations- und Rechengeräten
• Prototyping und Hobbyelektronik, wenn manuelle Konfiguration erforderlich ist
• Niederspannungs-Signalisierung und Parameterauswahl in Messgeräten

Wichtige Spezifikationen

• Menge: 10 Schalter pro Set
• Gehäusematerial: blaues Kunststoff

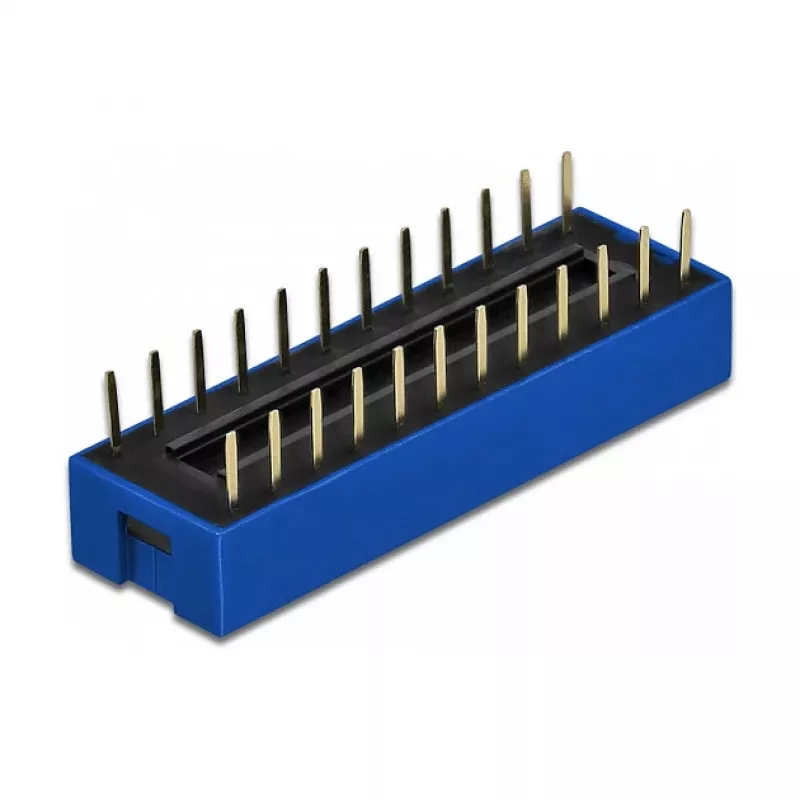

• Montageart: Durchsteckmontage (THT) mit Lötstiften
• Abmessungen (L × T × H): 31,9 × 9,9 × 5,5 mm
• Betätigungsart: Schiebe-DIP-Schalter mit diskreten Ein/Aus-Positionen
• Vorgesehene Anwendung: Niederspannungs-Signalisierung, Adress-/Moduseinstellung, PCB-Konfigurationen

Verwendung

Platzieren Sie den DIP-Schalter so, dass seine Lötstifte mit den Durchgangslöchern der Leiterplatte übereinstimmen, und löten Sie dann die Stifte auf der Platinenunterseite unter Befolgung der üblichen Durchstecklötpraktiken. Verwenden Sie die Schiebeaktuatoren, um jede Schalterposition auf EIN oder AUS gemäß der erforderlichen Adresse, Modus oder Konfiguration einzustellen. Überprüfen Sie die elektrische Durchgängigkeit und die korrekten Logikpegel nach dem Löten und vor dem Einschalten des Systems. Stellen Sie sicher, dass die Schalterausrichtung dem Schaltplan oder der Platinen-Siebdruckbeschriftung entspricht, um invertierte Signaleinstellungen zu vermeiden.

Empfehlungen

Betätigen Sie die Schiebeaktuatoren mit einem kleinen flachen Werkzeug oder der Fingerspitze; vermeiden Sie übermäßige Kraft beim Umschalten. Löten Sie mit geeigneter Temperatur und Flussmittel für Leiterplattenkomponenten, um thermische Schäden zu vermeiden. Für langfristige Zuverlässigkeit setzen Sie diese Schalter in geeigneten Niederspannungsschaltungen ein und vermeiden Sie hohe Luftfeuchtigkeit oder korrosive Umgebungen.
