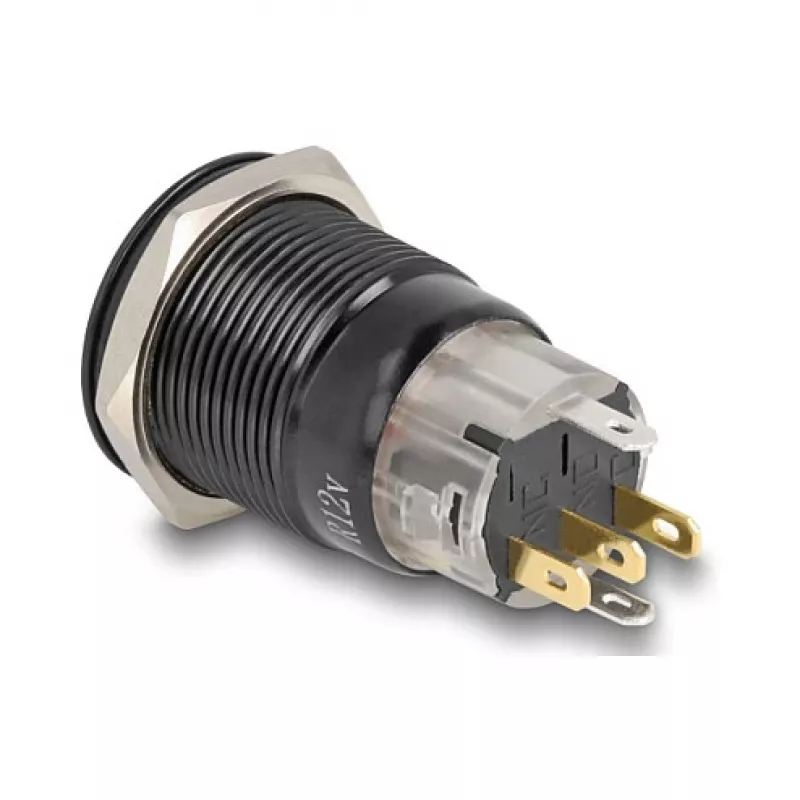

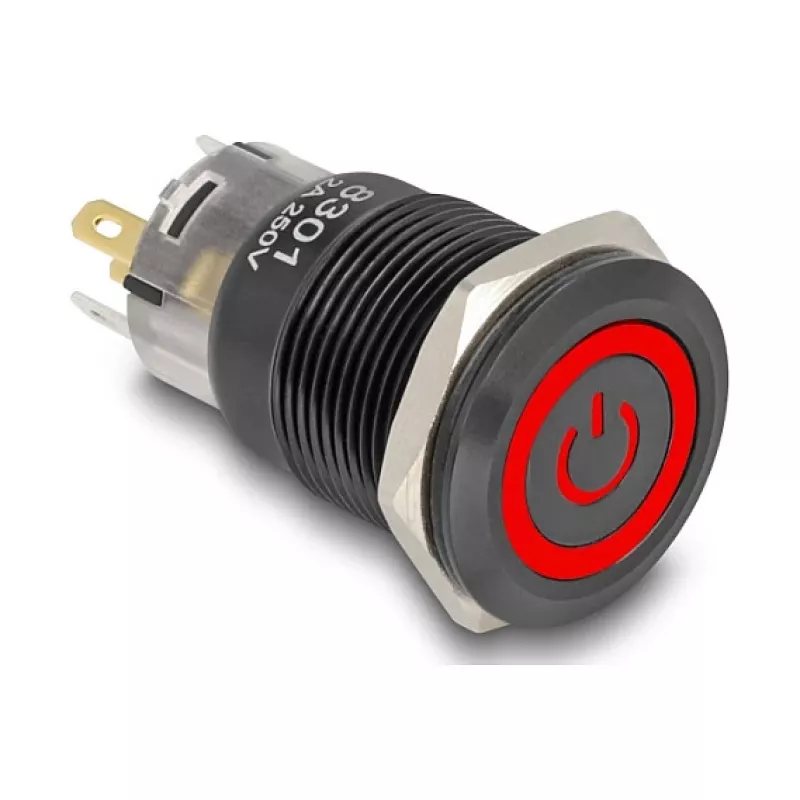

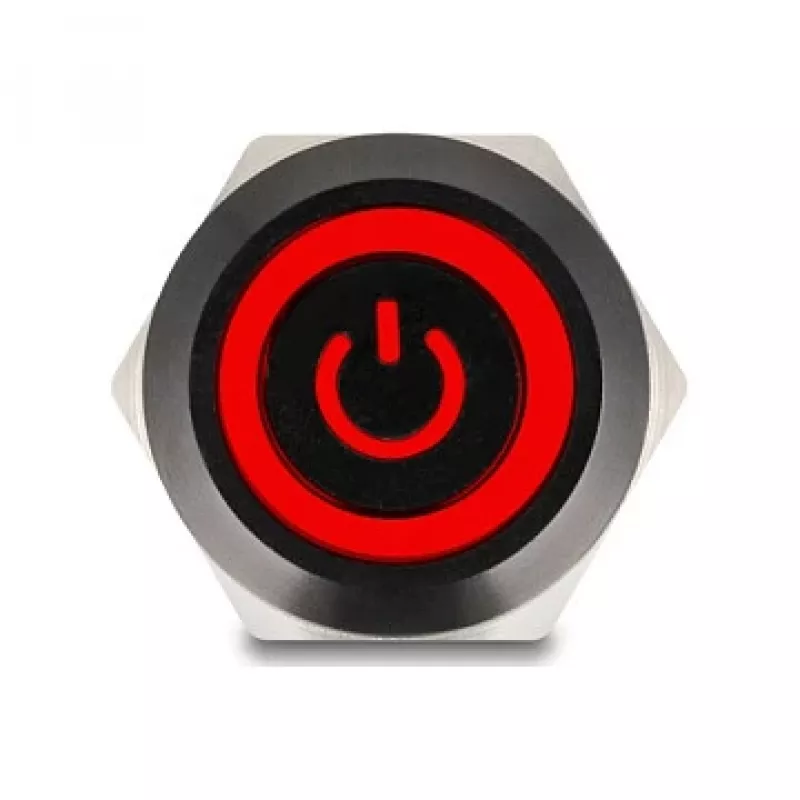

Schalter DELOCK 22023 19 mm 12 V mit 5 Lötanschlüssen

Der DELOCK 22023 ist ein mechanischer Panel-Schalter mit einem Aktuator von 19 mm Durchmesser, ausgelegt für 12-V-Anwendungen. Er verfügt über fünf Lötanschluss-Kontakte für eine unkomplizierte Verdrahtung und ist für den Einsatz in Schalttafeln, Fahrzeuginstallationen und Elektronikprojekten vorgesehen, die eine kompakte manuelle Ein-/Aus- oder Mehrfachanschluss-Schaltlösung erfordern. Der Schalter ist für die Panelmontage konzipiert und bietet einen einfachen mechanischen Betätigungsmechanismus, der sich für häufige manuelle Bedienung und einfachen Austausch bei Wartungsarbeiten eignet.

Vorteile

Dieser 19-mm-Panel-Schalter unterstützt den Betrieb mit 12 V und bietet fünf Lötanschlüsse, die eine dauerhafte Verdrahtung und kundenspezifische Anschlüsse vereinfachen. Seine mechanische Konstruktion liefert eine taktile Rückmeldung für eine eindeutige Ein-/Aus-Betätigung. Der kompakte runde Aktuator und das Standard-Panelmontageformat sorgen für Kompatibilität mit beengten Platzverhältnissen und gängigen Schalttafellayouts. Die Lötverbindungen gewährleisten niederohmige Übergänge für einen stabilen elektrischen Kontakt, wenn sie von einem qualifizierten Techniker korrekt ausgeführt werden.

Geeignet für

• Schalttafeln und Bedienpulte
• Kfz- und Fahrzeugelektrik (12 V)
• DIY-Elektronik- und Hobbyprojekte, die einen kompakten manuellen Schalter erfordern
• Reparatur oder Austausch von Panel-Schaltern ähnlicher Größe

Technische Daten

• Aktuatordurchmesser: 19 mm
• Nennspannung: 12 V
• Kontaktart: mechanisch Ein/Aus mit mehreren Anschlüssen
• Anschlussart: Lötanschlüsse (5 Kontakte)
• Montage: Panelmontage (kompatibel mit rundem Ausschnitt)

Anwendung

Bereiten Sie den Panelausschnitt für einen runden 19-mm-Aktuator vor und befestigen Sie den Schalter gemäß der Panelmontagemethode. Verlegen Sie die Leitungen und verzinnen Sie die Kabelenden, bevor Sie sie an die fünf Lötanschlüsse löten, wobei Sie auf korrekte Polarität und Kontaktanordnung für Ihre Anwendung achten. Überprüfen Sie nach dem Löten die Lötstellen auf kalte Lötstellen oder Brücken und testen Sie die Schalterfunktion bei 12 V unter der vorgesehenen Last. Bei Installation in einem Fahrzeug trennen Sie die Batterie oder Stromquelle vor der Verdrahtung und stellen Sie einen für den Stromkreis geeigneten Sicherungsschutz sicher.

Empfehlungen

Verwenden Sie geeignete Löttechniken und Zugentlastung für die angeschlossenen Drähte, um mechanische Belastungen der Lötstellen zu vermeiden. Überprüfen Sie die Kompatibilität mit dem vorgesehenen Strom und der Last; bei höheren Strömen oder induktiven Lasten fügen Sie geeignete Schutzmaßnahmen wie Relais oder Sicherungen hinzu. Befolgen Sie die Sicherheitsvorschriften bei Arbeiten an Kfz-Elektriksystemen und sorgen Sie für eine sichere Panelmontage, um ein Lösen durch Vibrationen zu verhindern.
