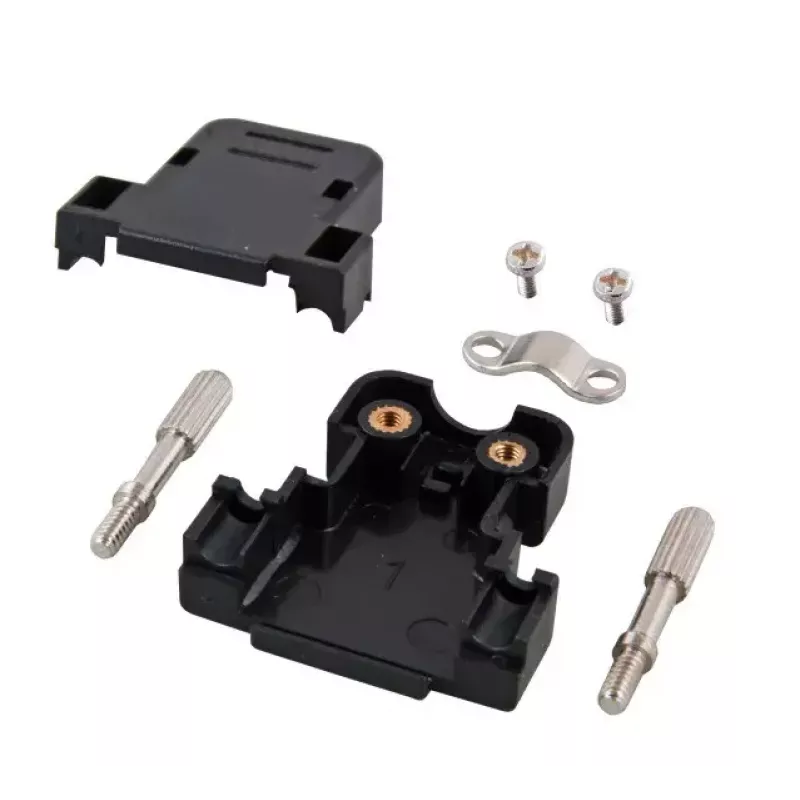

Drahtverbinder EFB Elektronik 29415.1 — D-sub 9-polig, schwarzer Kunststoff, Außen-Ø 6 mm, 31×32 mm

EFB Elektronik 29415.1 ist ein Drahtverbinder für D-sub 9-polige Schnittstellen. Das schwarze Kunststoffgehäuse in Einzelpackung nimmt Kabel mit einem Außendurchmesser von bis zu 6 mm auf und hat kompakte Abmessungen von etwa 31×32 mm. Dieser Verbinder ist für den Aufbau und die Reparatur von D-sub 9-Verbindungen vorgesehen und bietet eine platzsparende und leichte Lösung für serielle und Signalverkabelung in elektronischen Geräten und industriellen Systemen.

Vorteile

Der Verbinder verfügt über eine einfache Kunststoffkonstruktion, die das Gewicht reduziert und einen grundlegenden mechanischen Schutz der Kontaktstellen bietet. Sein Formfaktor und der 6-mm-Kabeleingang machen ihn kompatibel mit einer Reihe von isolierten Signalkabeln, die üblicherweise für RS-232- und andere serielle Verbindungen verwendet werden. Die kompakten Abmessungen erleichtern die Installation bei begrenztem Platz in Schaltschränken oder Gehäusen und vereinfachen die Kabelführung in beengten Baugruppen.

Geeignet für

• Reparatur und Austausch von D-sub 9-poligen Steckern in elektronischen Geräten
• Aufbau von seriellen Kommunikationskabeln (RS-232-/RS-422-/RS-485-Anwendungen)
• Einsatz in Schalttafeln, Prüfgeräten und industriellen Automatisierungssystemen
• Prototyping und Kleinserien-Kabelfertigung

Wichtige Spezifikationen

• Steckverbindertyp: D-sub 9-polig (Stift-/Buchsenausführung abhängig vom Kontakteinsatz)
• Gehäusematerial: schwarzer Kunststoff
• Kompatibler Kabelaußendurchmesser: bis zu 6 mm
• Gesamtabmessungen: etwa 31 mm (Breite) × 32 mm (Tiefe)
• Menge pro Packung: Einzelstück

Anwendung

Bereiten Sie das Kabel vor, indem Sie die äußere Isolierung abisolieren, um die einzelnen Leiter freizulegen, die entsprechend der für Ihre Anwendung erforderlichen D-sub-Pinbelegung dimensioniert und terminiert sind. Führen Sie die Leiter in den Kontakteinsatz ein und befestigen Sie sie je nach Kontaktart (Löten, Crimpen oder Schrauben, je nach Ausführung). Setzen Sie den montierten Kontakteinsatz in das Kunststoffgehäuse ein und schließen Sie das Gehäuse gemäß der Konstruktion des Produkts. Stellen Sie sicher, dass der Kabelaußendurchmesser 6 mm nicht überschreitet, um eine ordnungsgemäße Zugentlastung und Passform zu gewährleisten.

Empfehlungen

Verwenden Sie geeignete Anschlusstechniken (Löten oder korrekte Crimpwerkzeuge) für einen zuverlässigen elektrischen Kontakt. Überprüfen Sie die Pinbelegung vor der endgültigen Installation, um Fehlverdrahtung zu vermeiden, und stellen Sie sicher, dass mechanische Zugentlastungen oder Kabelschellen angebracht sind, wenn die Kabel Bewegung oder Spannung ausgesetzt sind.
