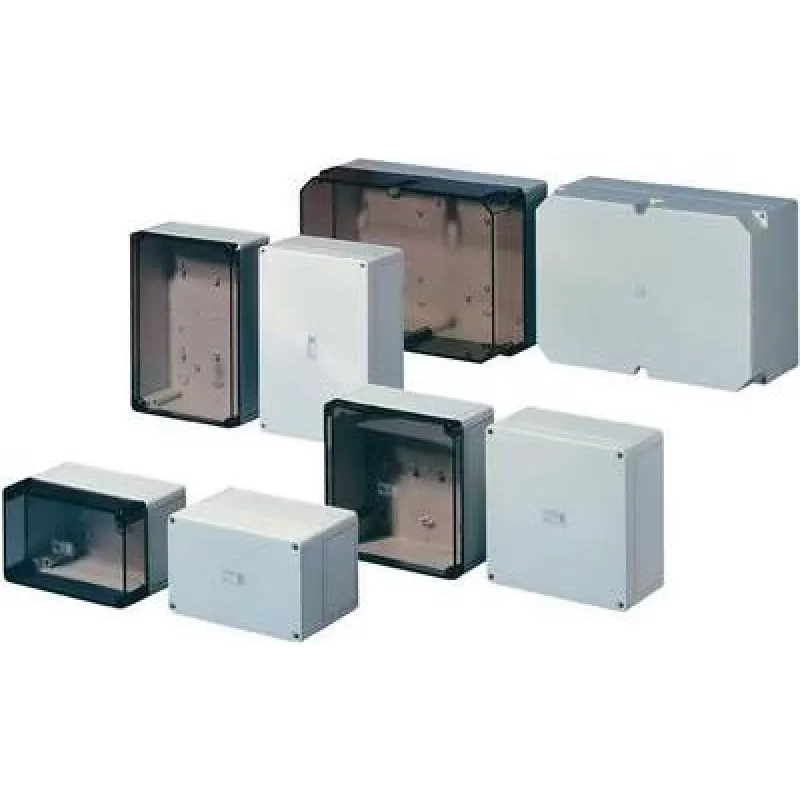

Elektrogehäuse Rittal 9522.100 — Polyamid/Polycarbonat IP66, 254×165×180 mm

Rittal 9522.100 ist ein kompaktes Elektrogehäuse, das einen glasfaserverstärkten Polycarbonat-Korpus mit Polyamid- und Polycarbonatkomponenten kombiniert. Mit den Außenmaßen 254×165×180 mm und IP66-Schutz ist dieses Gehäuse dafür ausgelegt, elektrische und elektronische Geräte vor Staub und starken Wasserstrahlen zu schützen. Das Gerät eignet sich für Installationen im Innen- und Außenbereich, wo ein zuverlässiges, staubdichtes und wasserdichtes Gehäuse erforderlich ist; Abdeckungen sind in grauer oder transparenter Ausführung erhältlich, um Sicht- und Zugangsbedürfnissen gerecht zu werden.

Vorteile

Das Gehäuse bietet IP66-Eindringschutz für zuverlässige Abdichtung gegen Staub und Hochdruckwasser. Die Kombination aus glasfaserverstärktem Polycarbonat und Polyamidkomponenten sorgt für mechanische Festigkeit, Schlagfestigkeit und langfristige Witterungsbeständigkeit. Die verfügbare transparente Abdeckungsoption ermöglicht eine Sichtprüfung der internen Komponenten ohne Öffnen des Gehäuses, während die graue Abdeckung ein dezentes, einheitliches Erscheinungsbild bietet. Die kompakten Außenabmessungen machen es dort einsetzbar, wo Platz begrenzt ist.

Geeignet für

• Unterbringung kleiner Steuergeräte, Relais und Reihenklemmen
• Schutz von Verbindungs- und Verteilungspunkten in Maschinen und Anlagen
• Außensensoren und Steuerungen, die Staub- und Wasserschutz benötigen
• Anwendungen, die eine visuelle Überwachung durch eine transparente Abdeckung erfordern

Wichtige Spezifikationen

• Material: glasfaserverstärkter Polycarbonat-Korpus mit Polyamid- und Polycarbonatkomponenten
• Schutzart: IP66 (staubdicht, geschützt gegen starke Wasserstrahlen)
• Außenabmessungen (B×T×H): 254 × 165 × 180 mm
• Abdeckungsoptionen: grau oder transparent
• Montage: oberflächenmontierbares Gehäuse, geeignet für Innen- und Außeneinsatz

Verwendung

Montieren Sie das Gehäuse auf einer stabilen Oberfläche mit geeigneten Befestigungsmitteln und stellen Sie sicher, dass die Dichtflächen sauber sind, bevor Sie die Abdeckung schließen. Führen Sie Kabel durch geeignete Verschraubungen oder Kabeleinführungen, die mit dem Gehäuse kompatibel sind, und halten Sie dabei die IP66-Einstufung ein; verwenden Sie kompatible Kabelverschraubungen und Dichtelemente. Installieren Sie elektrische oder elektronische Komponenten auf einer Montageplatte oder DIN-Schiene, falls verfügbar, und sichern Sie alle internen Verkabelungen und vermeiden Sie scharfe Kanten. Ziehen Sie nach dem Zusammenbau die Befestigungselemente der Abdeckung mit dem vom Hersteller empfohlenen Drehmoment fest, um die Dichtung zu erhalten.

Empfehlungen

Für beste Leistung wählen Sie Kabelverschraubungen und Montagematerial, die für den Außeneinsatz geeignet und mit Polycarbonat- und Polyamidmaterialien kompatibel sind. Vermeiden Sie längere Exposition gegenüber aggressiven Chemikalien, die Kunststoffkomponenten angreifen könnten. Reinigen Sie die transparente Abdeckung bei Bedarf mit nicht scheuernden Reinigungsmitteln, um die Sichtbarkeit zu erhalten, und überprüfen Sie die Dichtungen regelmäßig, um den anhaltenden IP66-Schutz zu gewährleisten.
